进阶

本节将学习到在IoTCenter中接入Modbus虚拟设备数据。

操作步骤

1. 在IoTCenter平台添加一个Modbus产品

操作步骤

1. 在菜单中找到产品管理，按照下图添加产品。

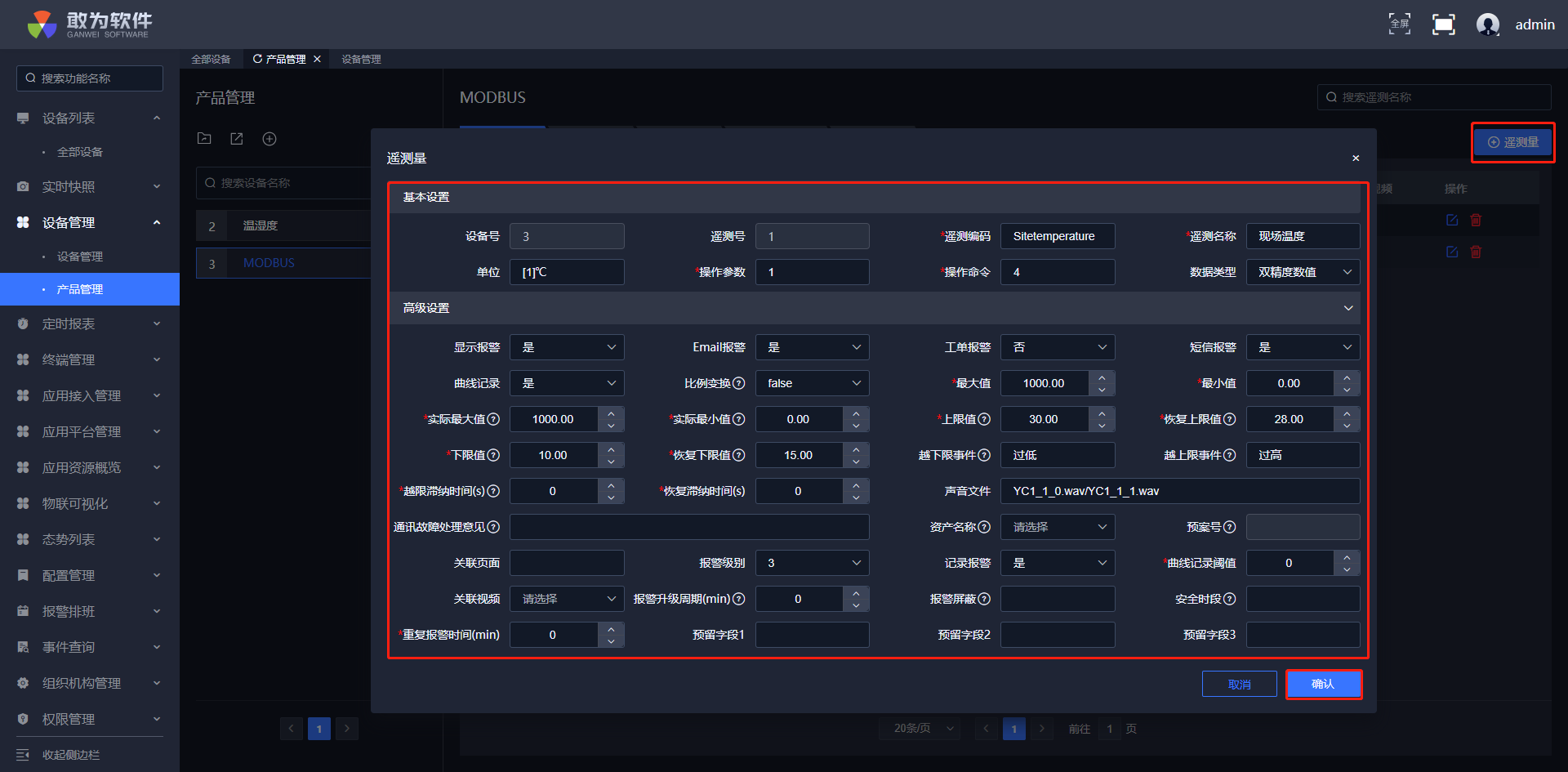

2. 添加遥测

当前添加遥测是为了构造出一个产品模型出来，当前产品的遥测的可随意填写。

2. 添加设备并配置参数。

操作步骤

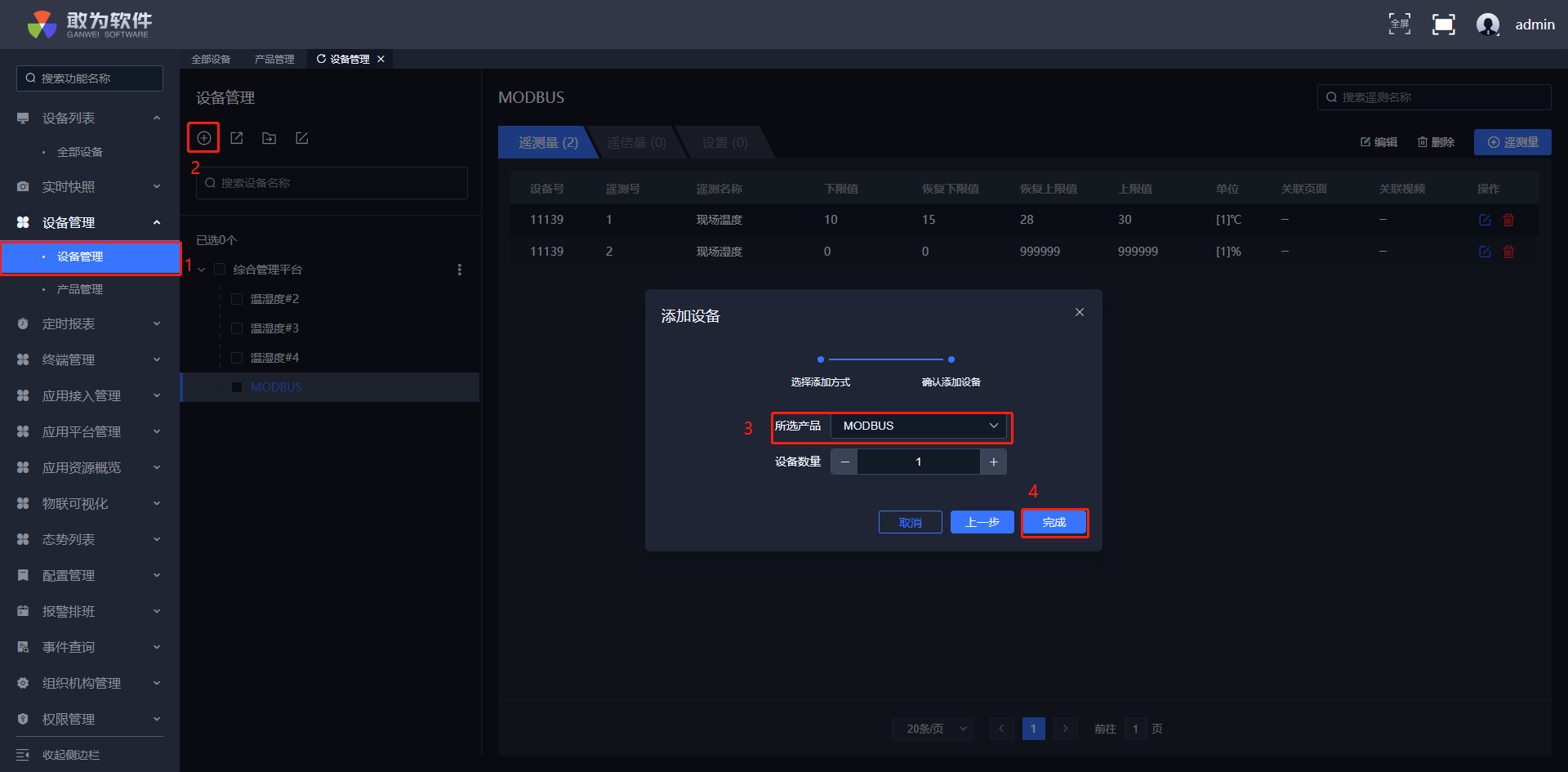

1. 在菜单中找到设备管理，按照下图添加设备。

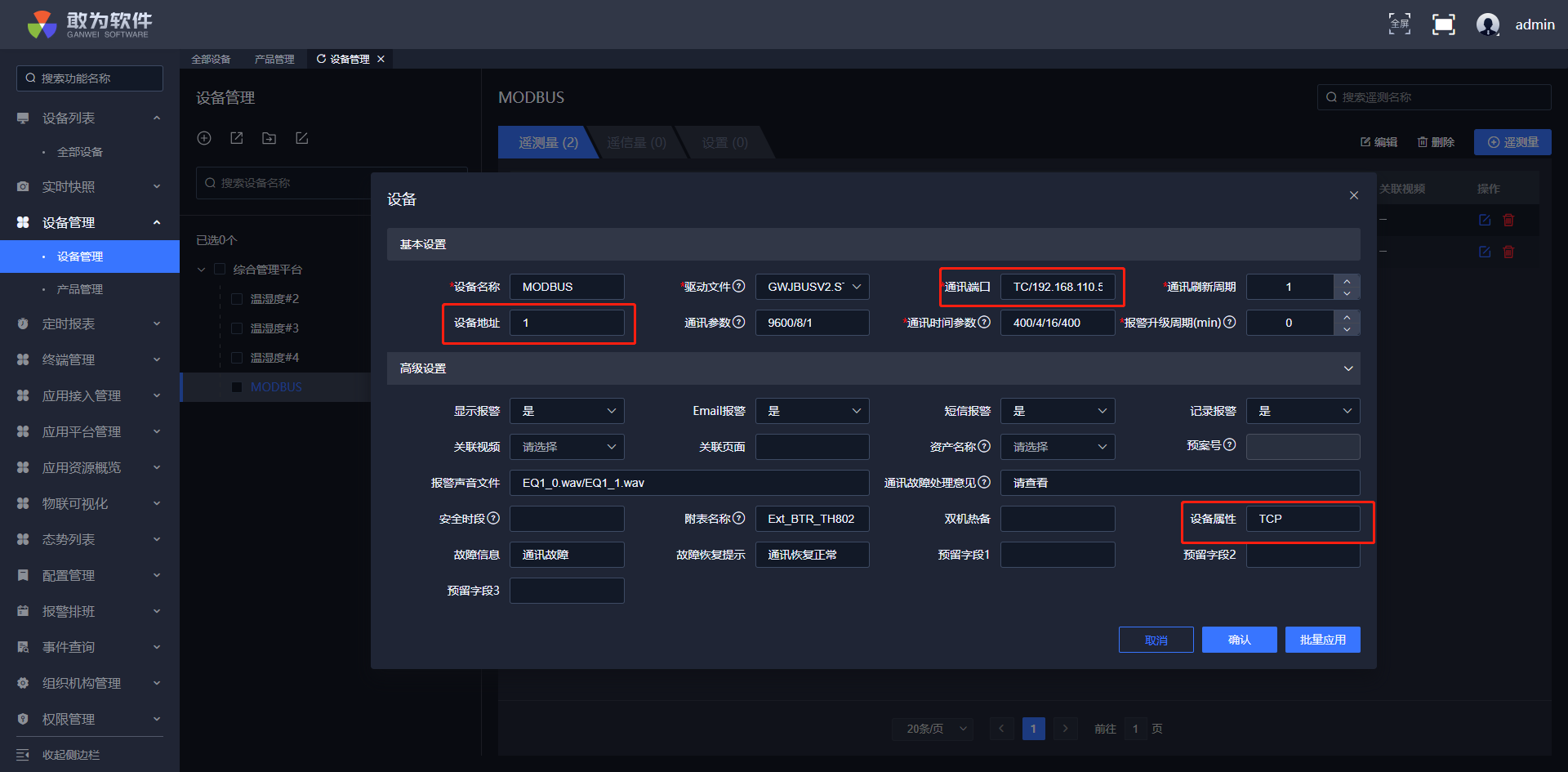

2. 配置设备 重点参数说明：

通讯端口：TC/Modbus服务器地址:端口

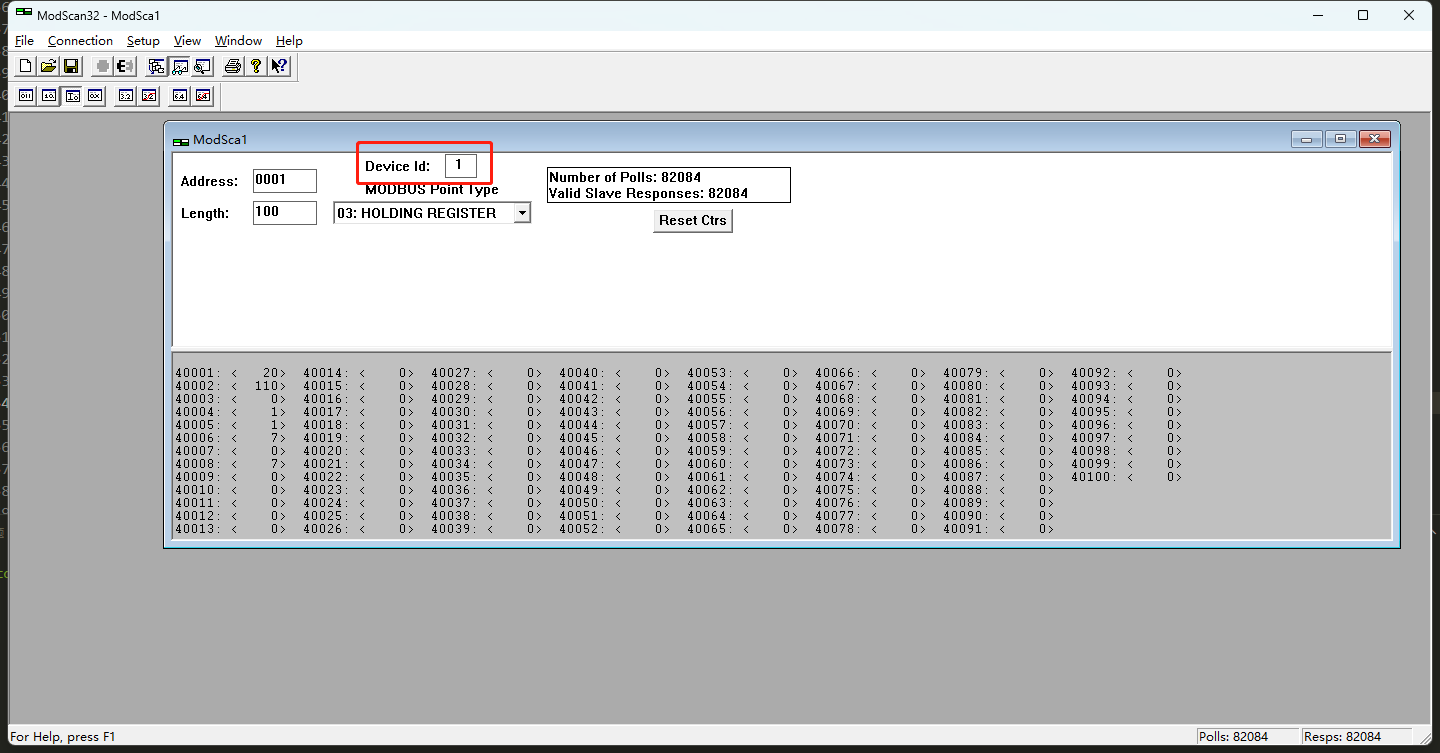

设备地址：Modscan中的Device Id

设备属性：TCP

3. 遥测配置

操作步骤

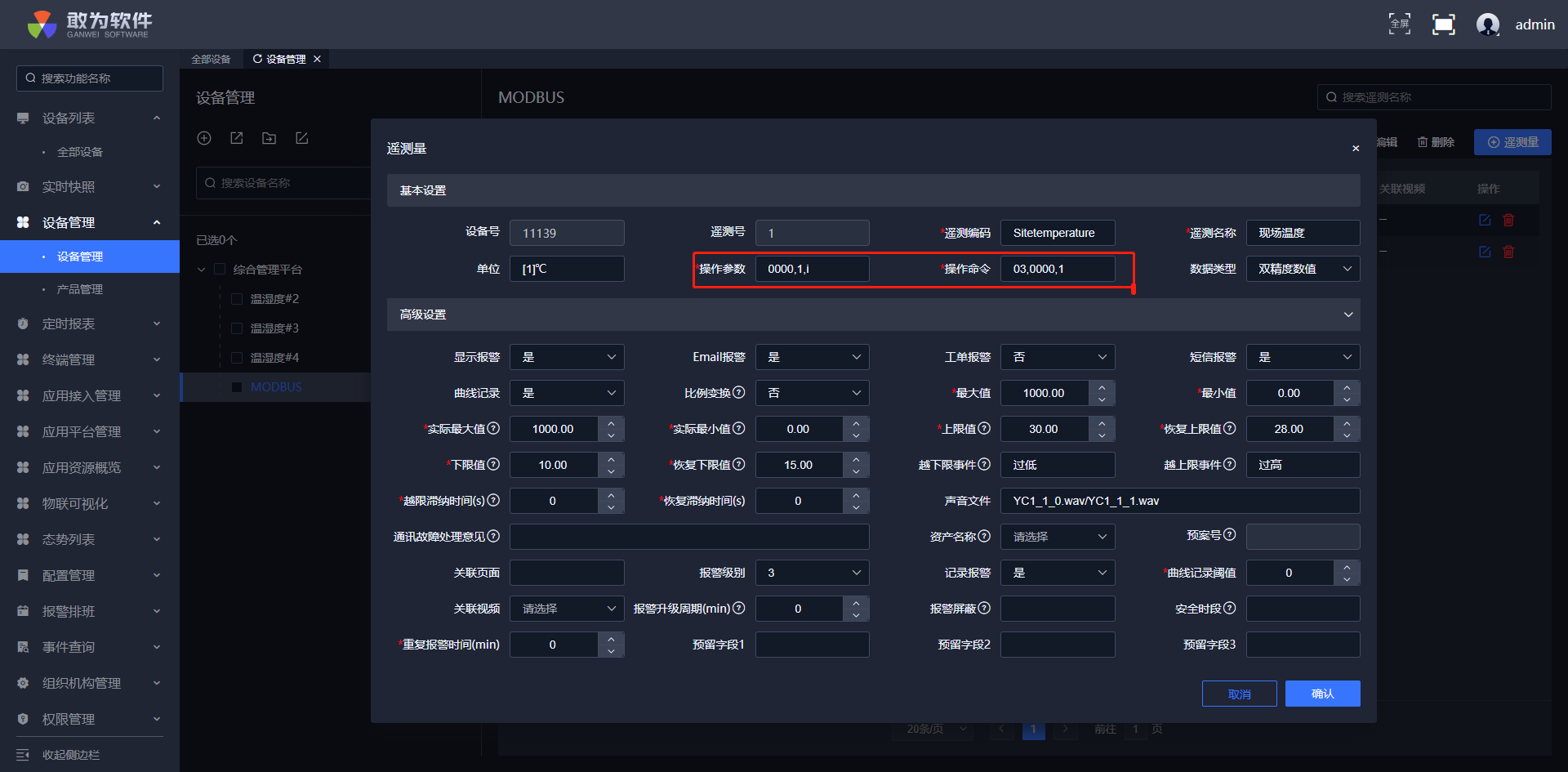

1. 编辑遥测数据。

遥测属性说明：

操作参数: 寄存器地址,读取长度,类型

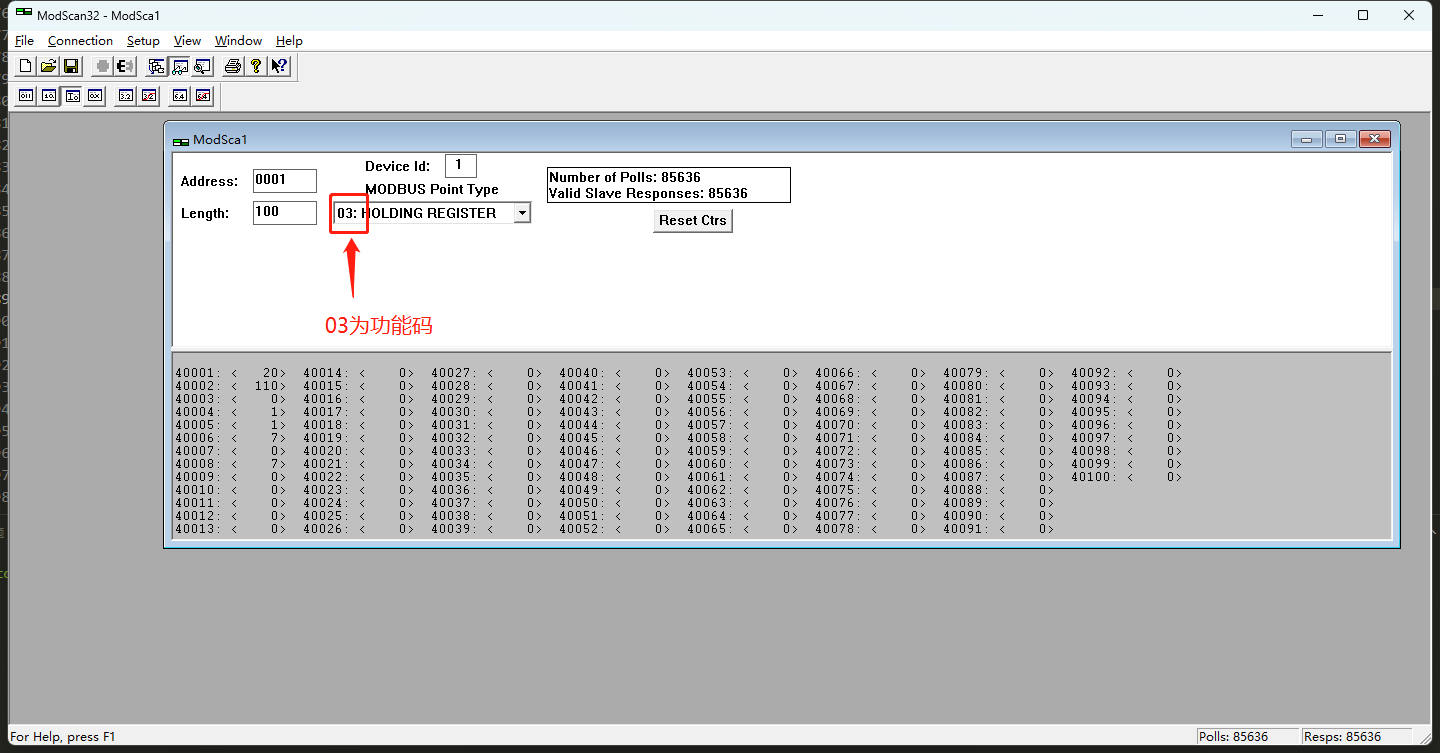

操作命令：功能码,寄存器地址,寄存器长度

配置属性说明：

​寄存器长度：一次性请求读取的地址长度，即寄存器的个数，一般为2。

​读取长度：指读取寄存器的个数。

类型：常用类型为f为单精浮点、i为整形。

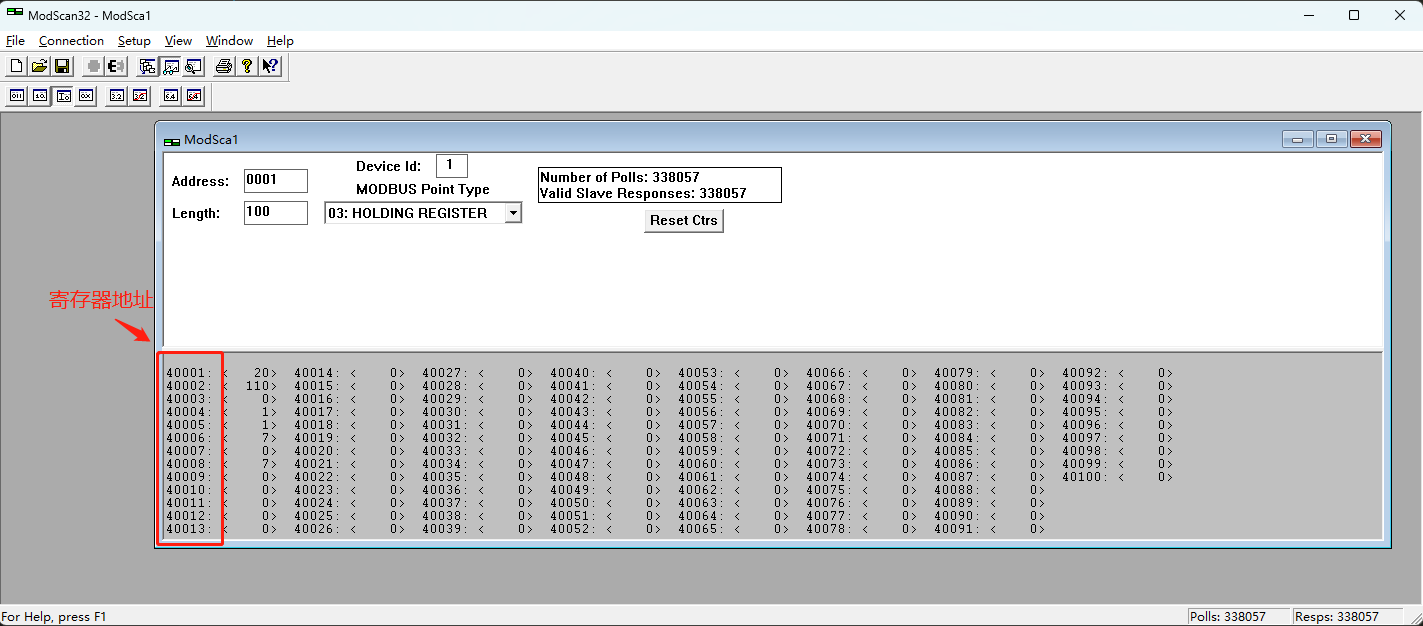

寄存器地址：此配置的偏移地址应为寄数地址减一且第一位去掉。如果我们需要取40001的寄存器地址数据那么在配置寄存器地址为0000、寄存器地址为40002则配置为0001以此类推。

Modscan属性详细说明

4. 查看设备

操作步骤

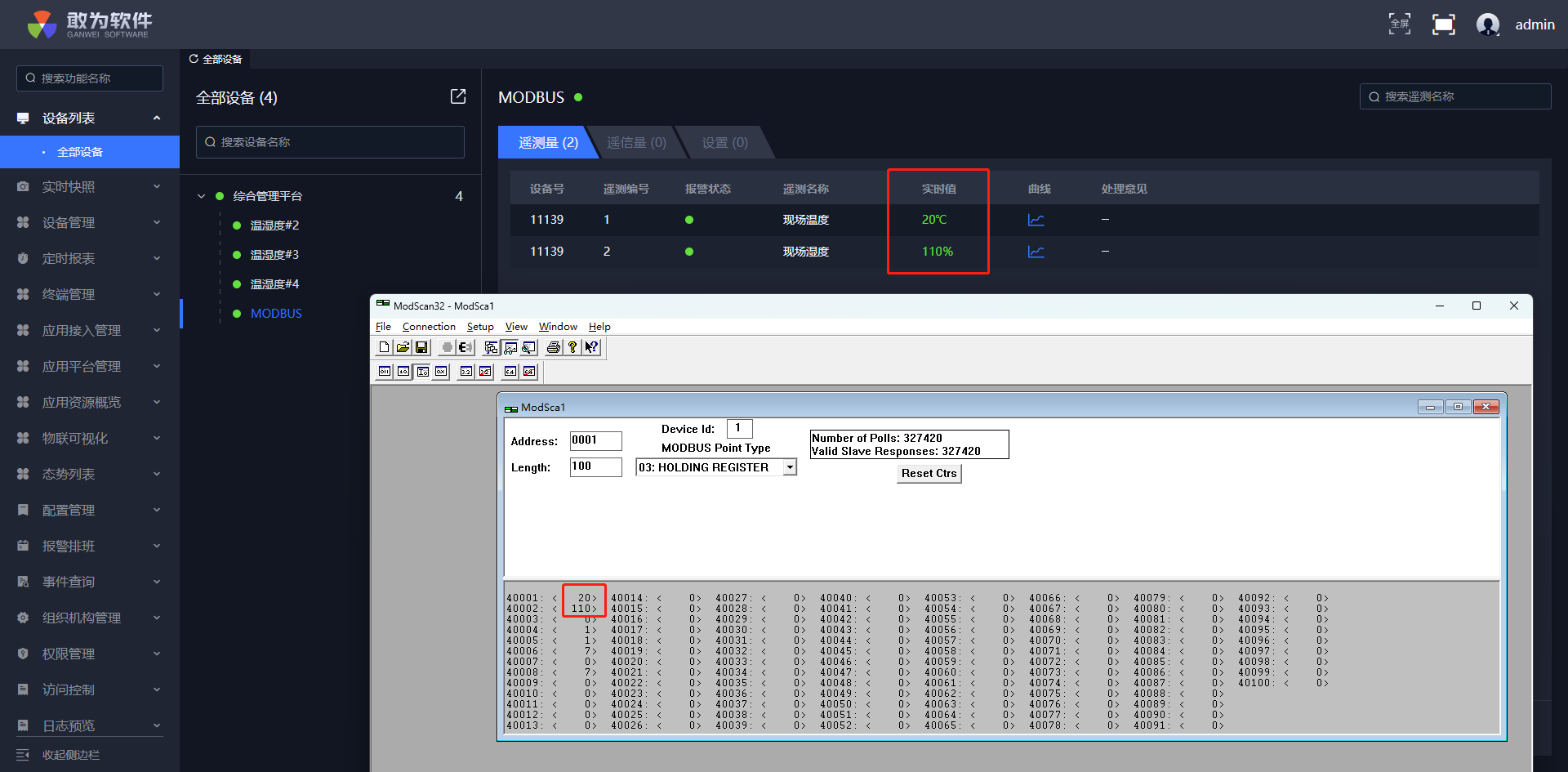

1. 点击设备列表中的Modbus设备，在遥测的实时数据中可以获取到当前的模拟数据

常见问题

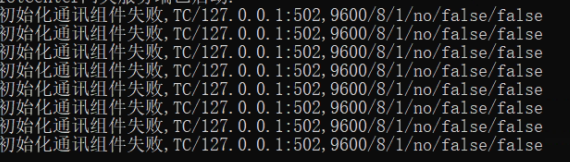

1. 设备中通讯端口配置错误。无法连接到Modbus服务。

解决方法：请检查当前IoT服务是否能够正常连接Modbus服务。用telnet命令测试Modbus服务器IP及端口能否正常连接。

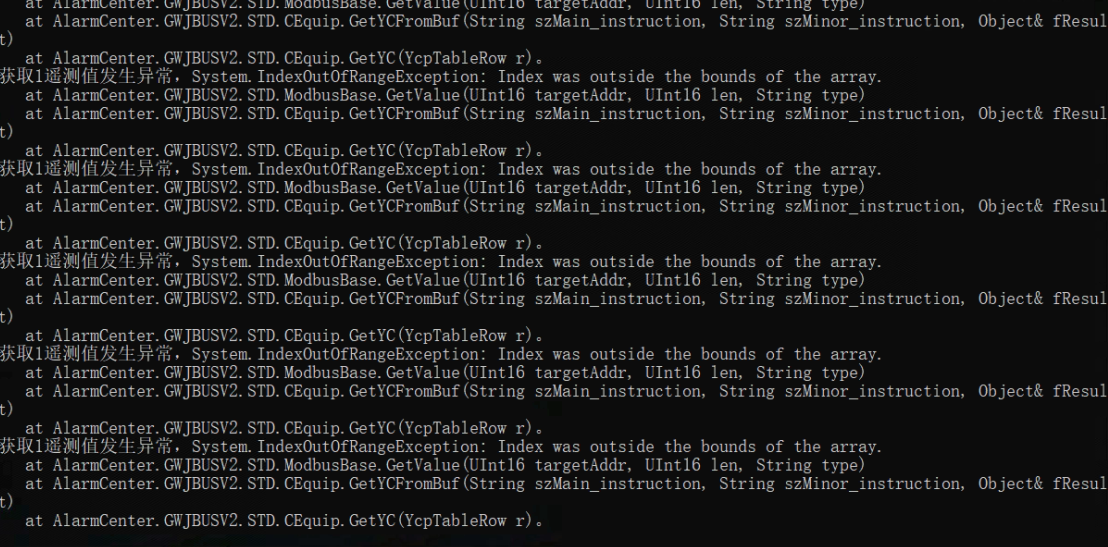

2.遥测操作参数寄存器长度配置错误。

解决方法：修改遥测操作参数。
