# 业务功能使用指南
# 视频教程
注意
从应用商店安装完成后，需要执行sql脚本才能使用可视化应用否则会报错，导致可视化应用无法正常使用。
# 执行脚本
说明

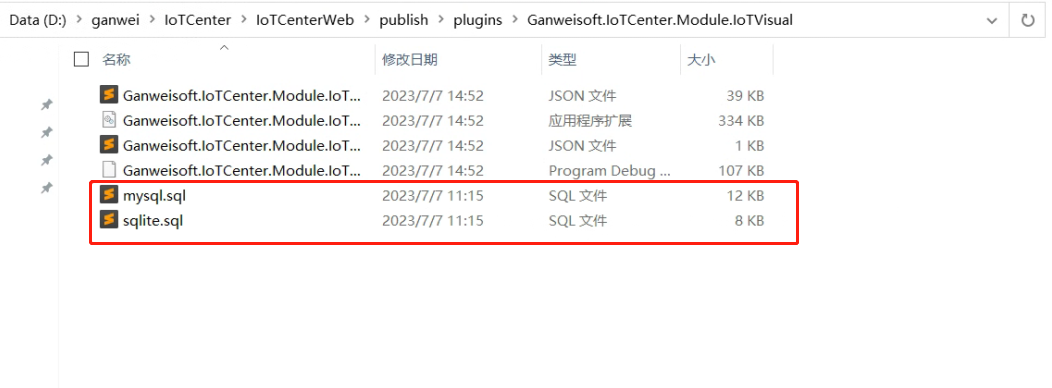

在插件目录找到对应的脚本。
根据当前安装环境的连接数据库选择对应的脚本。

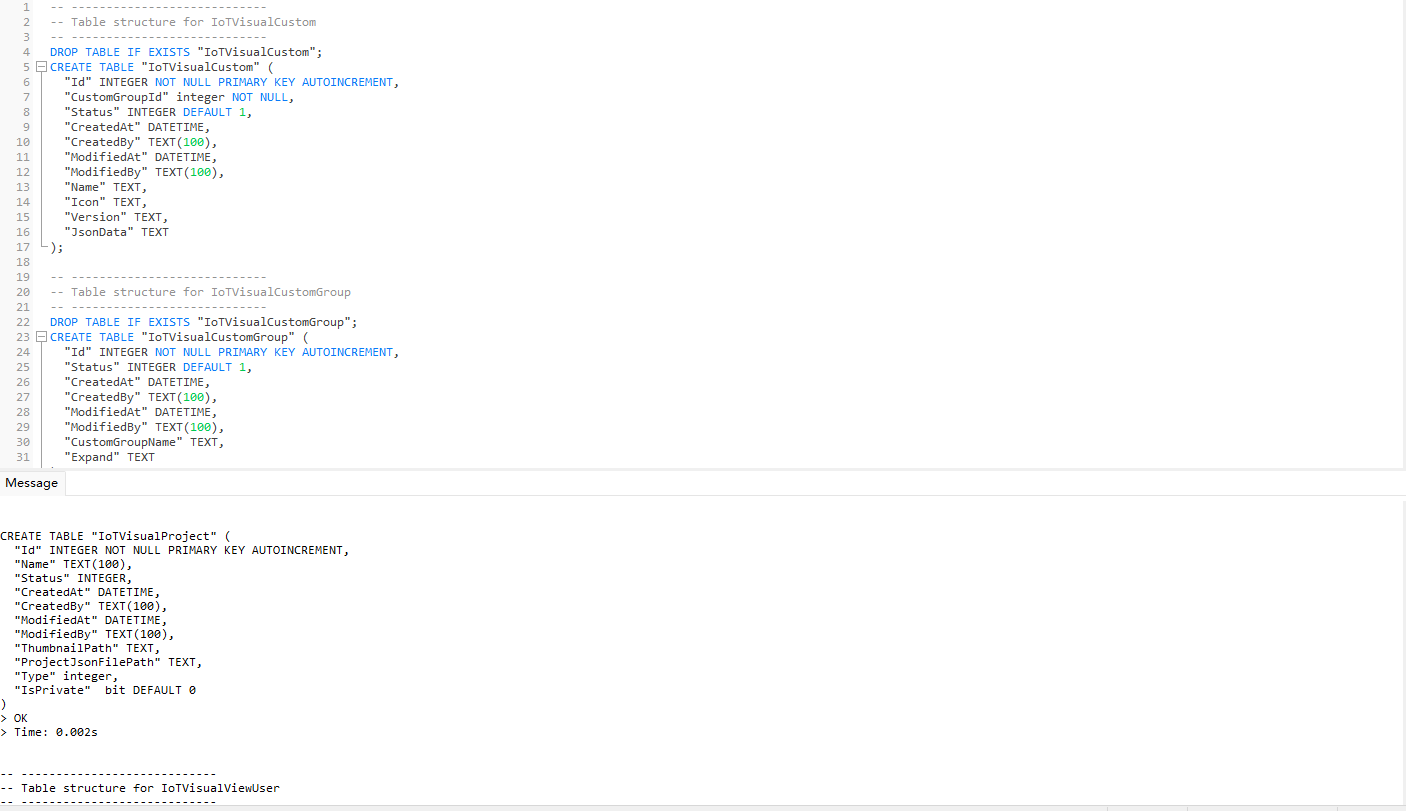

将脚本复制出来在数据库连接工具中执行，执行成功后刷新界面即可。
Windows环境目录
D:\ganwei\IoTCenter\IoTCenterWeb\publish\plugins\Ganweisoft.IoTCenter.Module.IoTVisual
Linux环境目录
/opt/ganwei/IoTCenter/IoTCenterWeb/publish/plugins/Ganweisoft.IoTCenter.Module.IoTVisual
# 1. 新手引导
说明

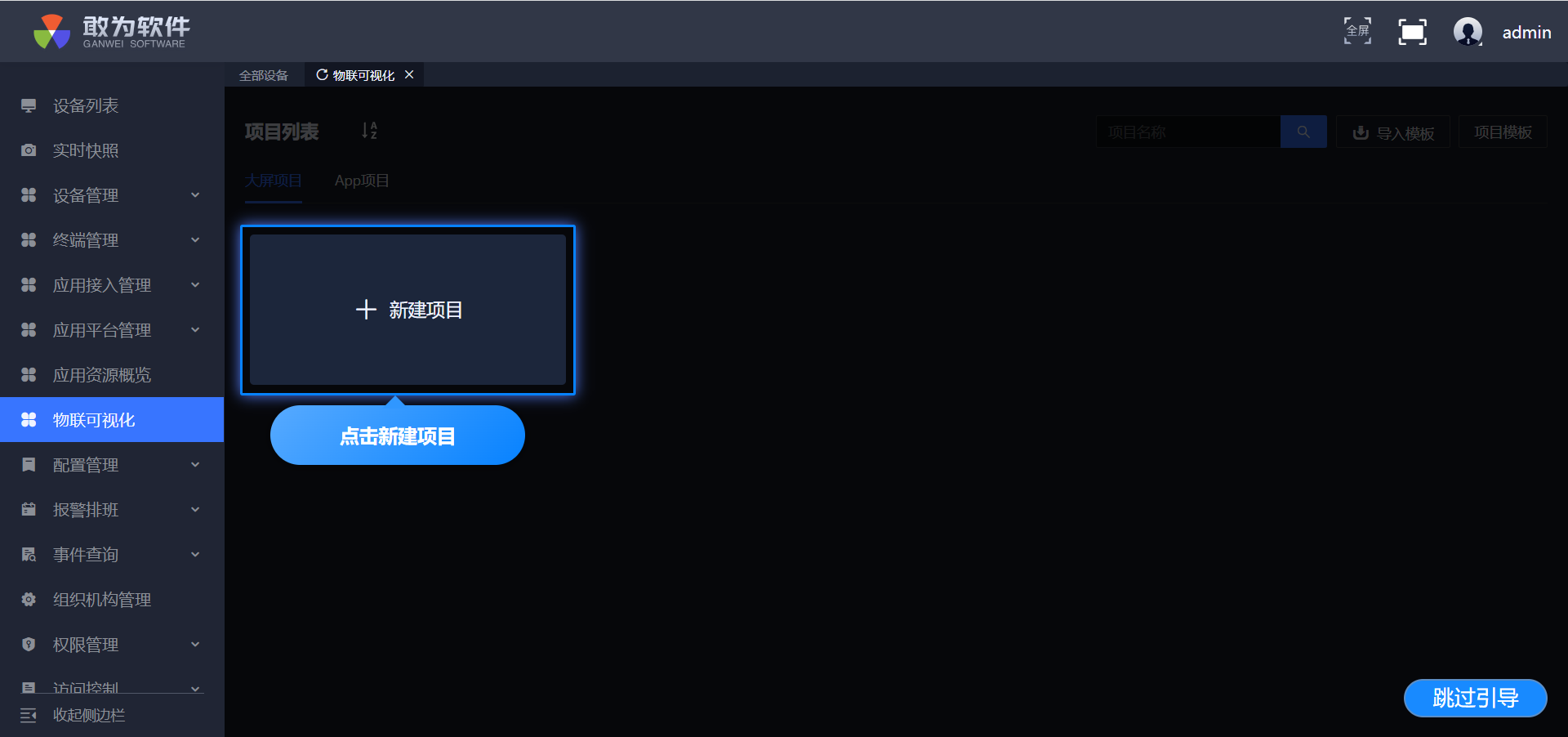

每个用户第一次打开可视化界面时都会进入新手引导界面。用户可以根据自己的需求，进行新手引导教程，或者调过新手引导。
# 2. 项目管理
说明

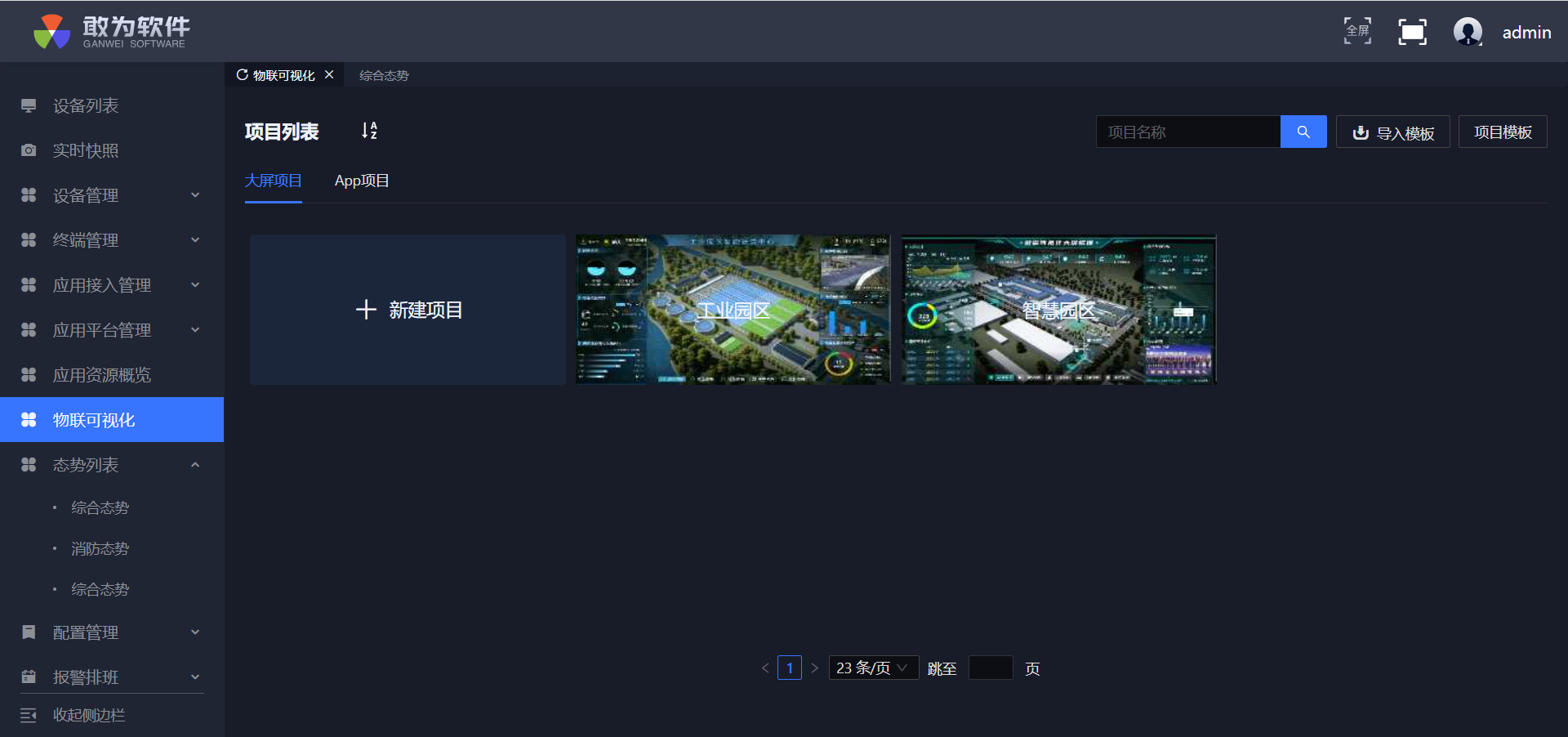

在项目管理界面，我们可以对二维可视化页面进行新增、重命名及删除操作。新增页面时有大屏项目及APP项目可供选择，其中大屏项目根据分辨率的设置可适应各类大小的移动端；APP项目适用于移动端。在该页面进行新增项目时为新增父级二维可视化项目，其原理同电脑用户新建文件夹---新建文件流程。如新增一个命名为test的项目时，点击该项目时不会进行编辑，而是会进入到该项目的下一层进行相应的操作。出于多个项目隔离化考虑，项目中不同的二维可视化界面都可分别进行操作。

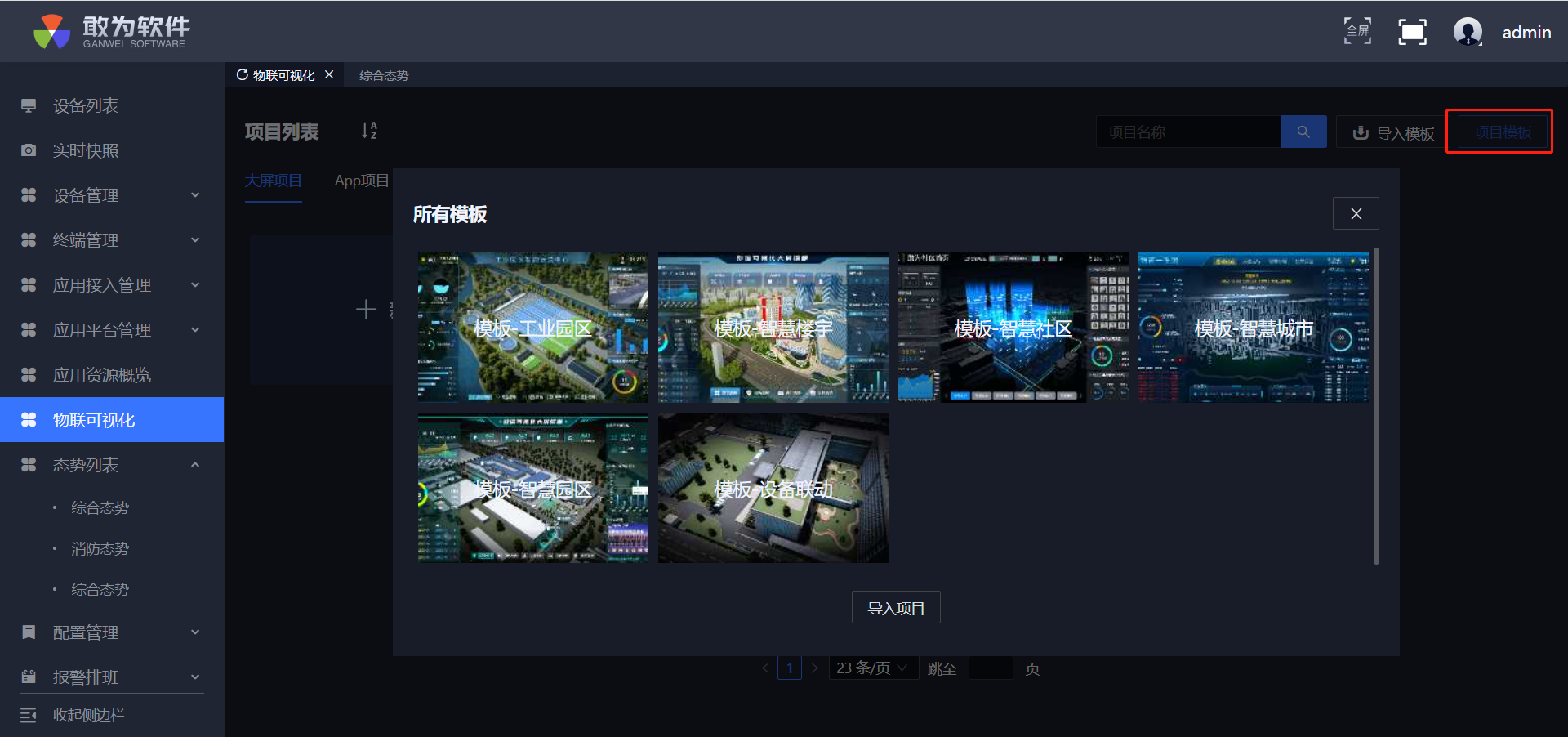

可视化管理界面中提供六个模板供选择，用户可根据需求导入到系统中进行编辑操作。

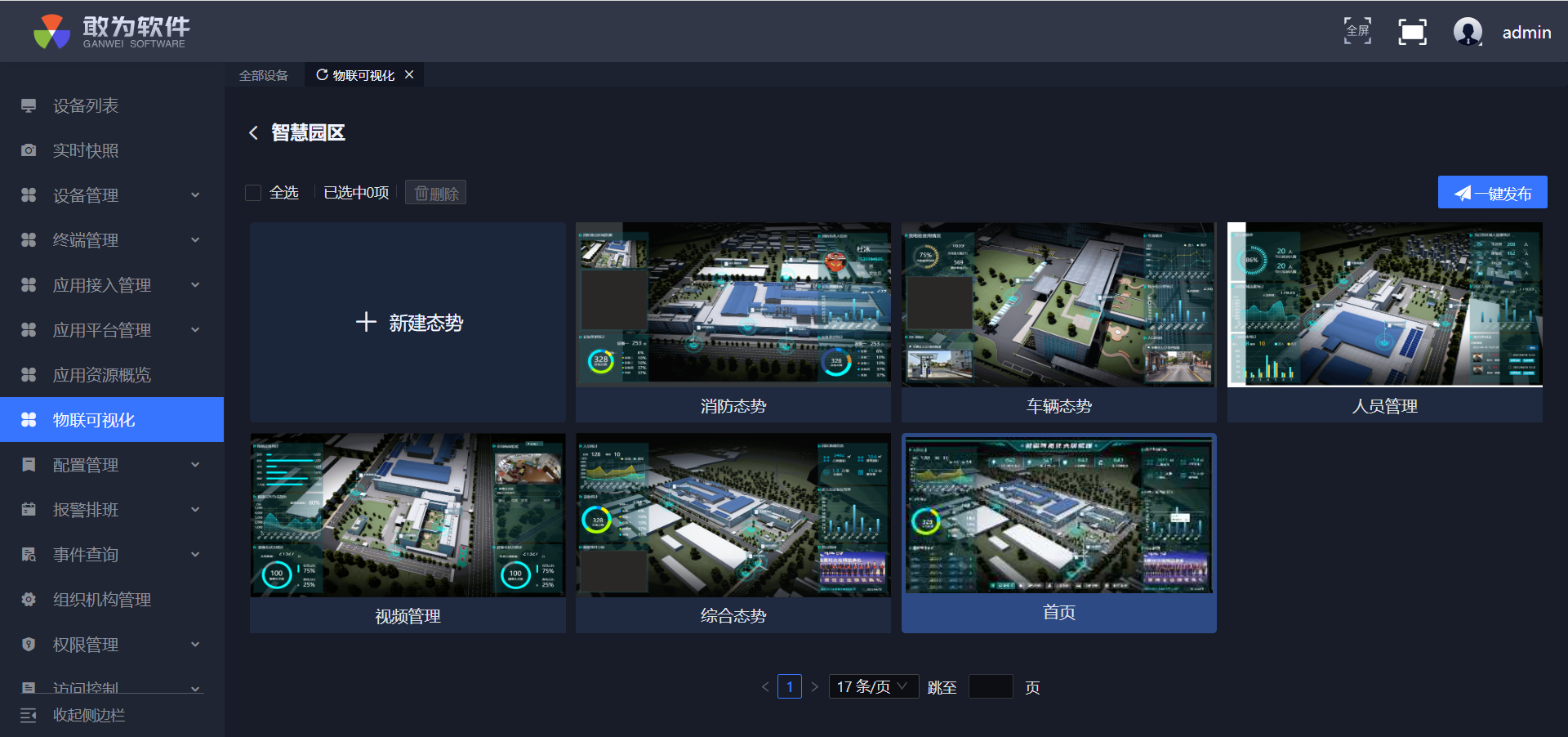

点击任意项目，可进入该项目的态势管理界面，在此界面可以新建态势，也可以对态势进行查看、修改、添加菜单、移除菜单、编辑和删除等操作。同时可复制态势界面，复制的态势界面同其他界面有相同的操作功能

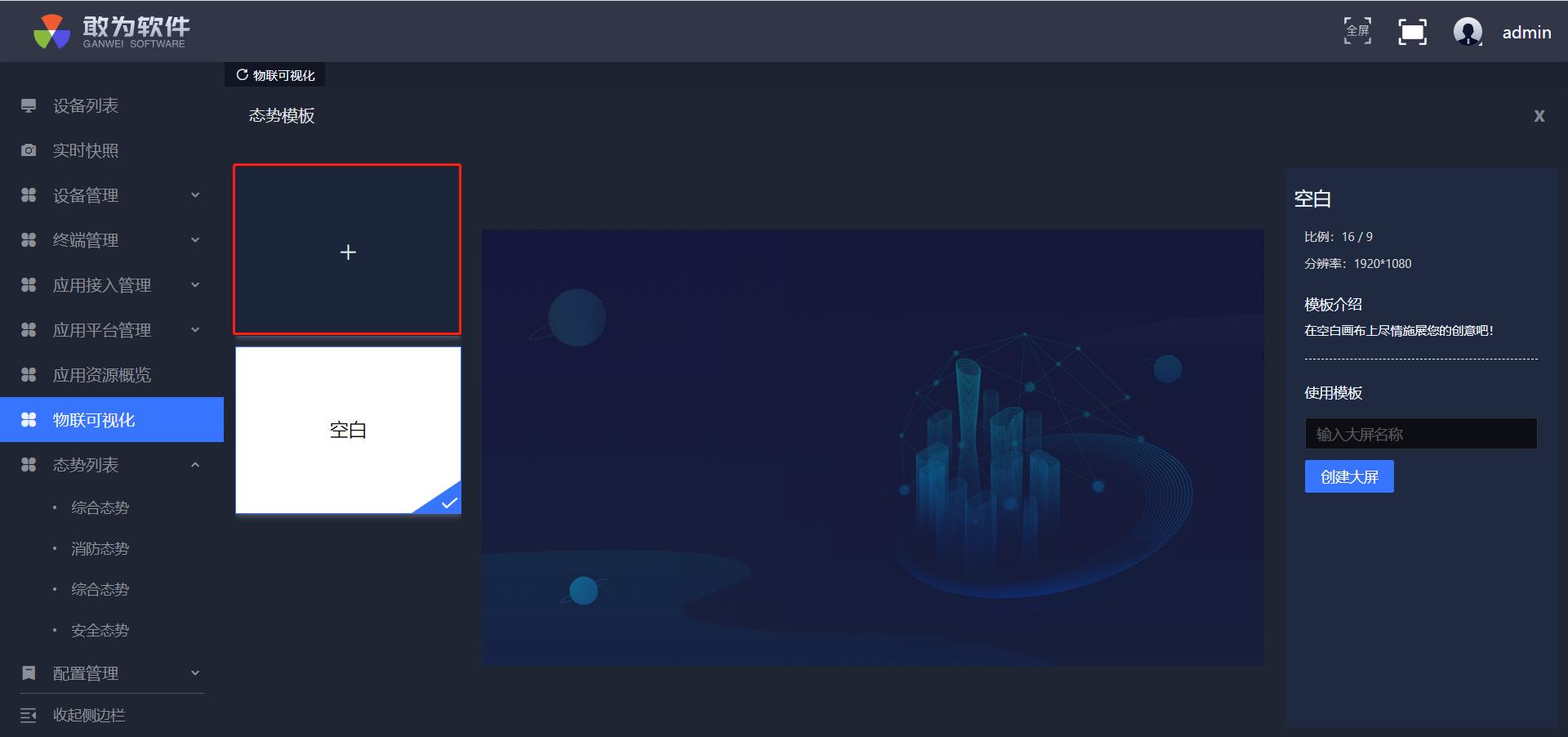

新增态势页面中可以新增态势模板，新增的态势模板可以重复使用。通过空白态势新增态势为当前项目的态势。
# 3. 态势列表
说明

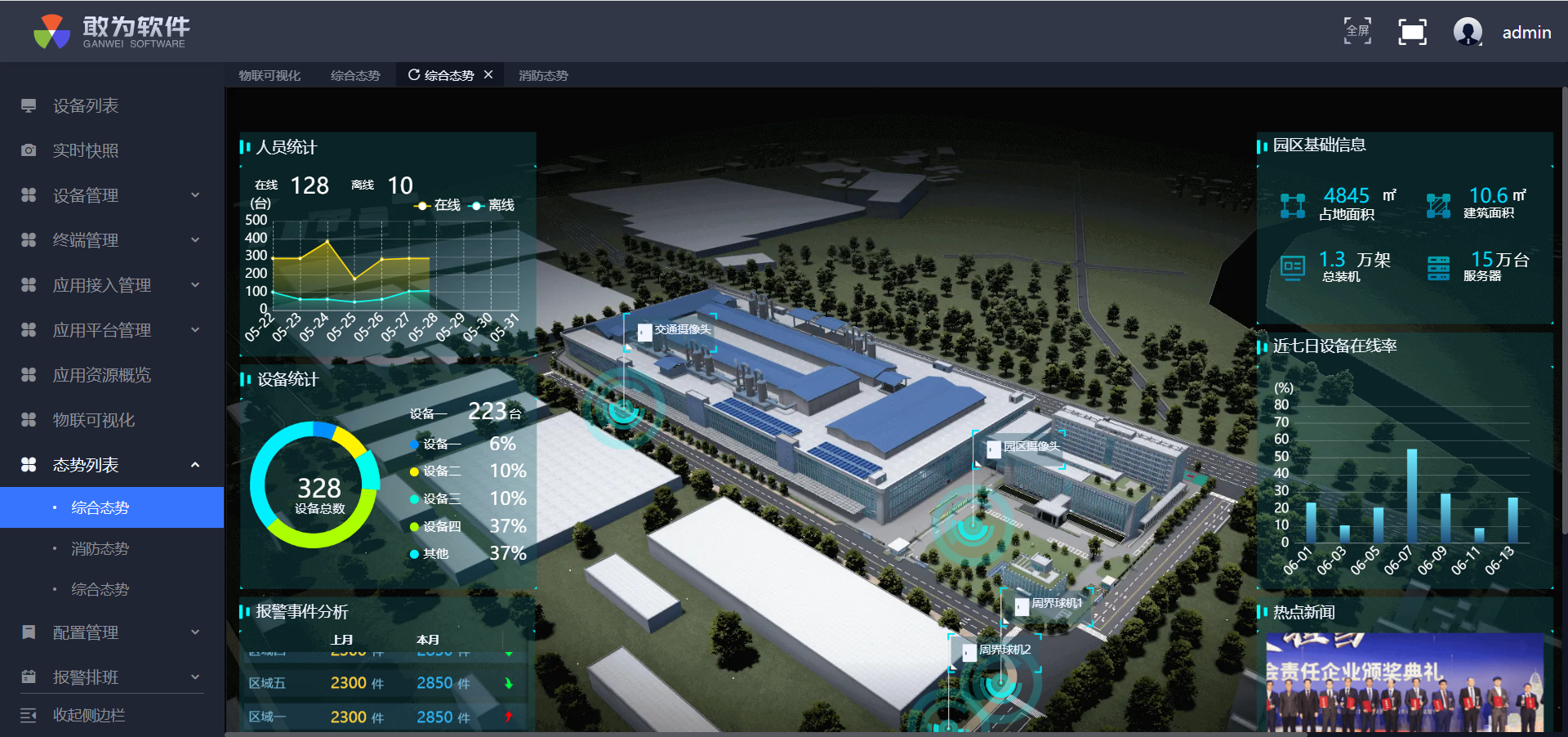

左侧菜单栏中，可视化菜单下方是态势列表菜单，其列表内容为态势界面的添加菜单功能实现，点击其中一个态势列表时，右边视图页面可直接显示预览页面。
# 4. 态势设计
说明

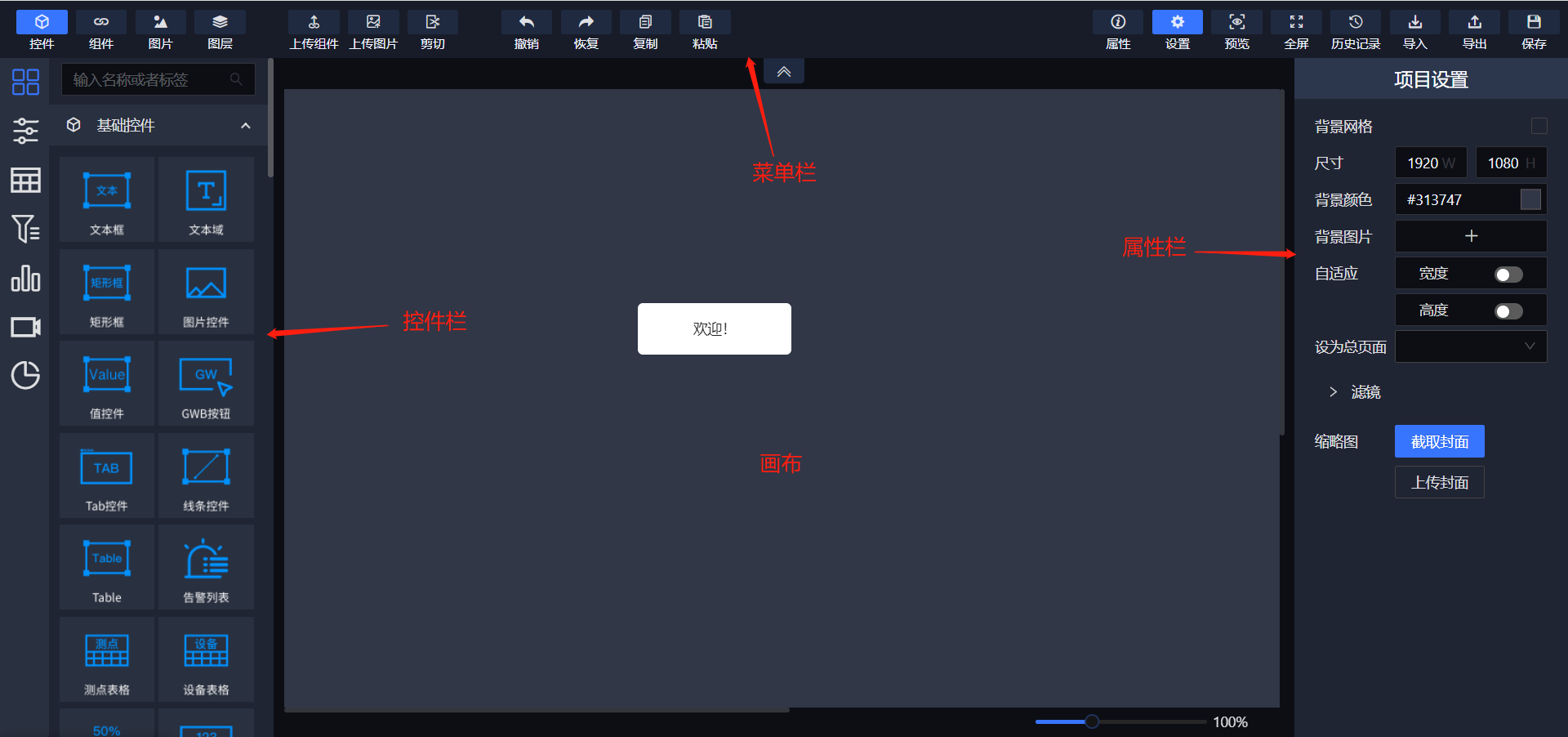

在"态势管理"界面中单击对应态势的"编辑"按钮，即可进入该态势的编辑页面。编辑页面左侧为控件栏（其中可进行控件、图片、图层及组件选择），所有控件皆可拖动到页面进行使用。编辑页面顶部为菜单栏，可对态势页面进行各类操作。右侧为属性栏：选中画布页面其属性为分辨率及样式设置，选中控件时其属性为外观、事件、动效、数据等设置。中间为画布，即态势界面。
# 5. 态势复制
说明

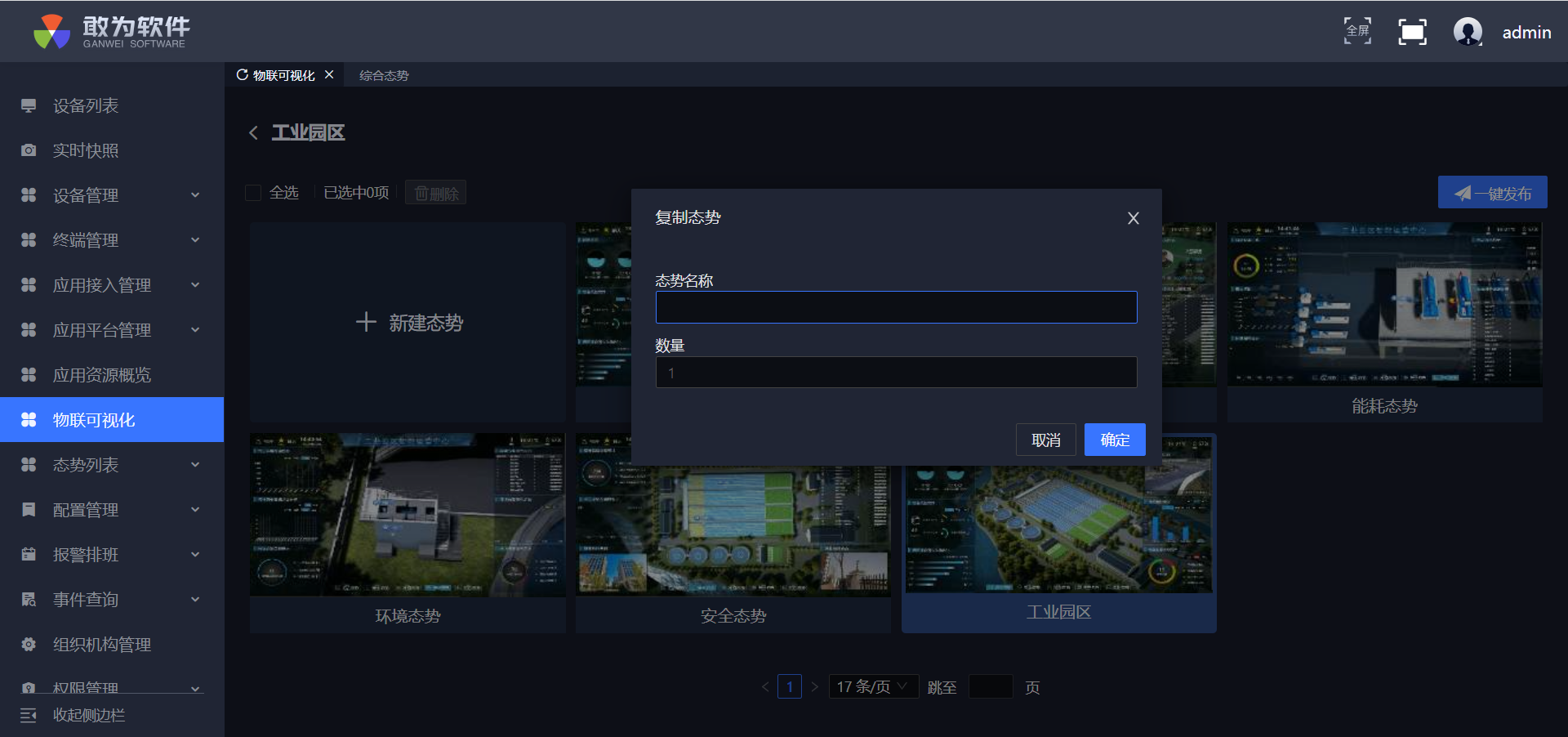

点击态势中的"复制"按钮，填写态势名称和复制个数后，点击确定按钮即可在该态势中添加复制的态势页面。如果复制多个态势，态势的名称会在态势名称后增加一个序号用来标识，例如：复制态势1，复制态势2，...。
# 5. 添加菜单
说明

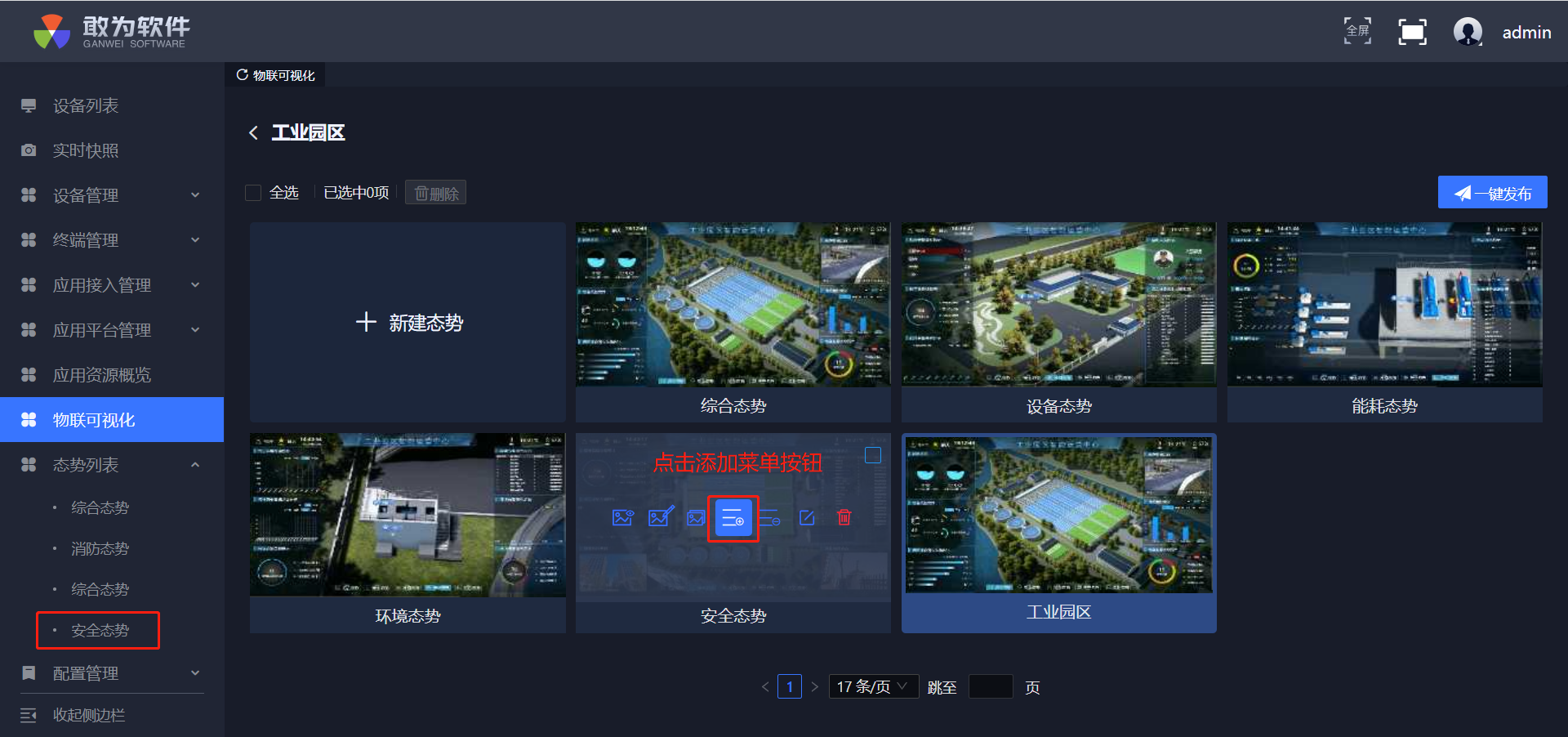

点击对应态势的"添加菜单"按钮，即可将该态势添加到左侧的"态势列表"菜单栏中。添加完成之后的效果如图所示。"移除菜单"按钮可将态势从态势列表中移除。
关于态势控件使用的相关操作可以参考Web可视化开发部分的内容
