UI控件配置说明

# UI控件配置说明

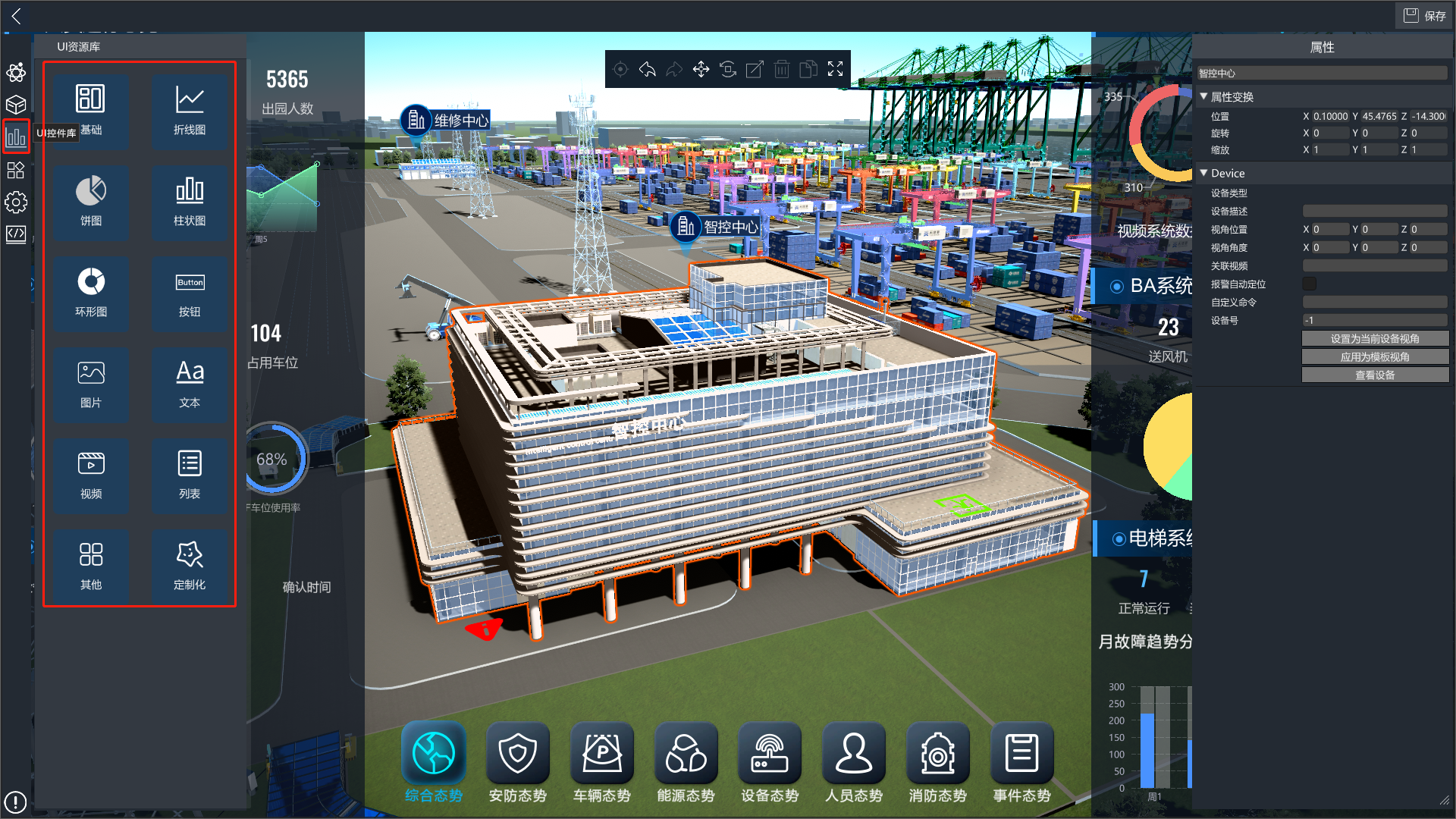

3D可视化低代码平台提供了丰富的UI控件,进入编辑模式后，点击左侧的UI控件库按钮，打开UI控件库分类列表，点击对应分类，可查看改分类下的UI控件，将UI控件拖入场景中即可使用。

下面主要介绍UI控件的相关配置。

# 折线图/曲线图

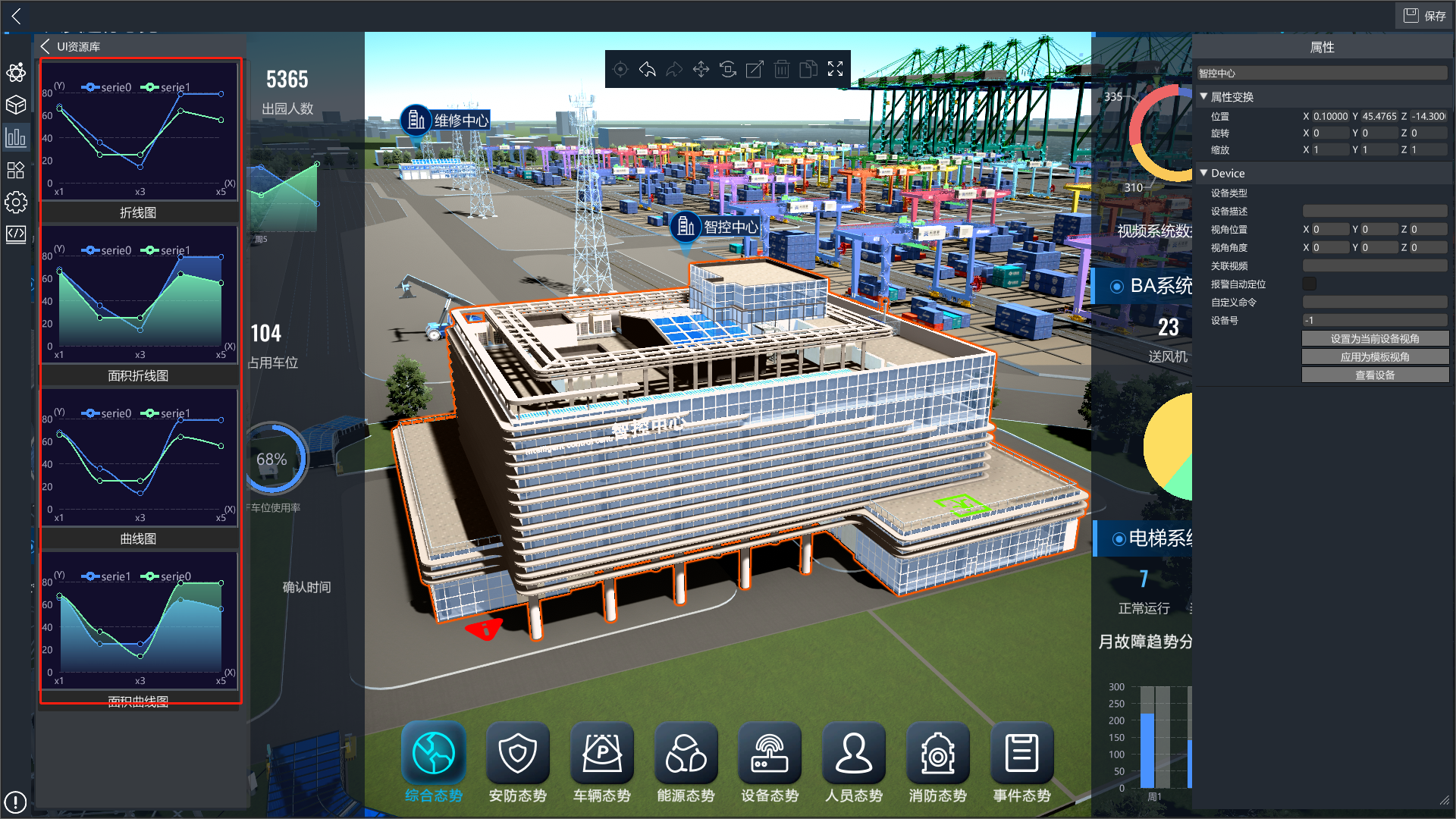

折线图/曲线图属于折线图分类，点击分类列表中的折线图可以查看折线图/曲线图控件。

# 配置项说明

将控件拖入场景中后，可以在属性面板中对控件进行配置

配置项

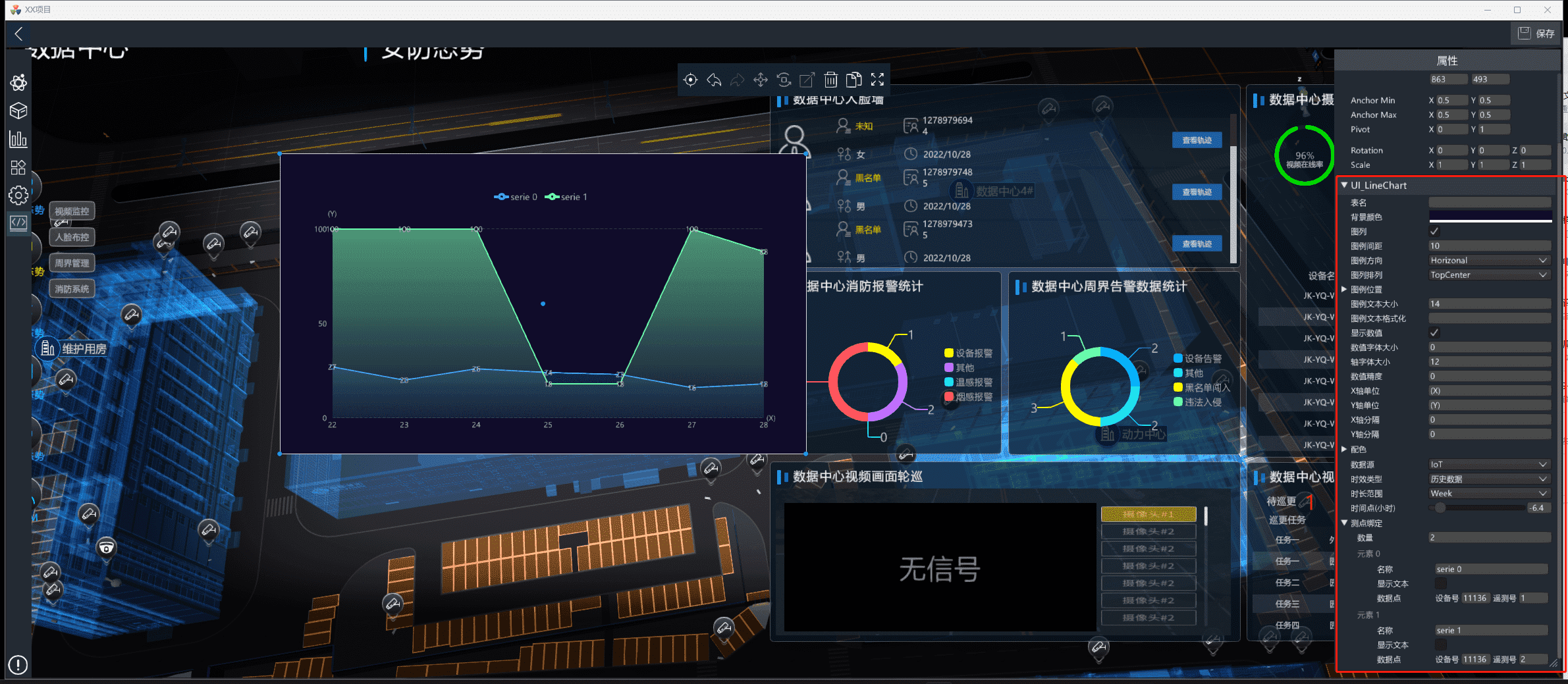

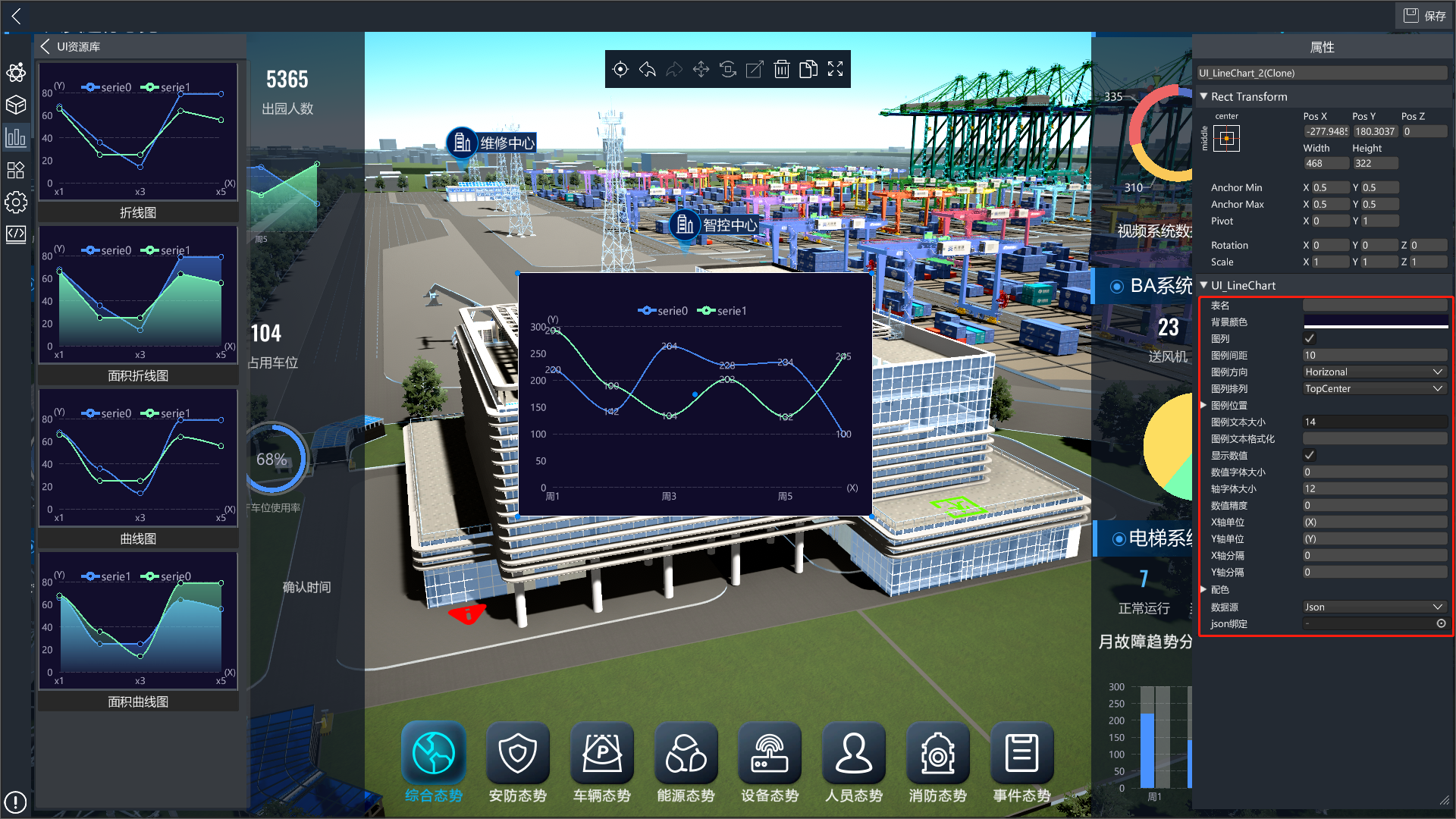

选中折线图/曲线图控件后，属性面板中的配置项如下图所示：

配置项说明：

  1. 表名：图表名称(可以为空)。

  2. 背景颜色：图表背景颜色。

  3. 图例：勾选开启图表图例。

  4. 图例间距：图例之间的间距

  5. 图例方向：Horizonal为横向显示，Vertical为纵向显示。

  6. 图例排列：图例布局方位。

  7. 图例位置：图例显示的位置

  8. 图例文本大小：图例中文本字体大小。

  9. 图例文本格式化：可设置图例文本内容，并支持标准数字格式字符串。

    • 支持的模板变量有{.}、{a}、{b}、{c}、{d}、{e}、{f}、{g}。

    • {.}为当前所指示或index为0的serie的对应颜色的圆点。

    • {a}为当前所指示或index为0的serie的系列名name。

    • {b}为当前所指示或index为0的serie的数据项serieData的name，或者类目值（如折线图的X轴）。

    • {c}为当前所指示或index为0的serie的y维（dimesion为1）的数值。

    • {d}为当前所指示或index为0的serie的y维（dimesion为1）百分比值，注意不带%号。

    • {e}为当前所指示或index为0的serie的数据项serieData的name。

    • {h}为当前所指示或index为0的serie的数据项serieData的十六进制颜色值。

    • {f}为数据总和。

    • {g}为数据总个数。

    • {.1}表示指定index为1的serie对应颜色的圆点。

    • {a1}、{b1}、{c1}中的1表示指定index为1的serie。

    • {c1:2}表示索引为1的serie的当前指示数据项的第3个数据（一个数据项有多个数据，index为2表示第3个数据）。

    • {c1:2-2}表示索引为1的serie的第3个数据项的第3个数据（也就是要指定第几个数据项时必须要指定第几个数据）。

    • {d1:2:f2}表示单独指定了数值的格式化字符串为f2（不指定时用numericFormatter）。

    • {d:0.##} 表示单独指定了数值的格式化字符串为0.##（用于百分比，保留2位有效数同时又能避免使用f2而出现的类似于"100.00%"的情况 ）。

    • 示例："{a}:{c}"、"{a1}:{c1:f1}"、"{a1}:{c1:0:f1}"、"{a1}:{c1:1-1:f1}"

  10. 显示数值：是否显示序列的数值。

  11. 轴字体大小：X/Y轴中文本字体大小。

  12. 数值精度：显示数值的精度支持从0-99。

  13. X轴单位：设置X轴单位。

  14. Y轴单位：设置Y轴单位。

  15. X/Y轴分割：坐标轴的期望的分割段数。默认为0表示自动分割

  16. 配色：线/柱子的颜色，其数量与图例数量一致。

  17. 数据源：支持json/链接、IoTCenter实时数据显示。

# IoTCenter数据源

控件的数据源属性选择IoT,此时会在数据源属性下方出现新的配置项。

配置项

  1. 时效类型：包括和实时数据两类。历史数据指显示测点记录的历史数据；实时数据指显示测点当前实时数据。对于折线图/曲线图控件来说，最适合选择历史数据。

  2. 数据缓存数量：时效类型选择实时数据时用于配置缓存当前实时数值的数量。

  3. 时长范围：时效类型选择选择历史数据时用于配置时长的类型。市场类型包括Day、Week、Month三种。Day表示当前每小时取一个值显示；Week表示近七天每天取一个值显示，Months表示当月每天取一个值显示。

  4. 时间点(小时)：时效类型选择选择历史数据时，用于自定义测点取值时间点。主要为了解决时长范围Week/Month当天取值点无值的问题。

  5. 测点绑定：数量：图例的数量。元素X:代表图例的对象。名称:图例的名称。数据点:配置图例绑定的设备号和测点号。

配置完成后，如下图所示：

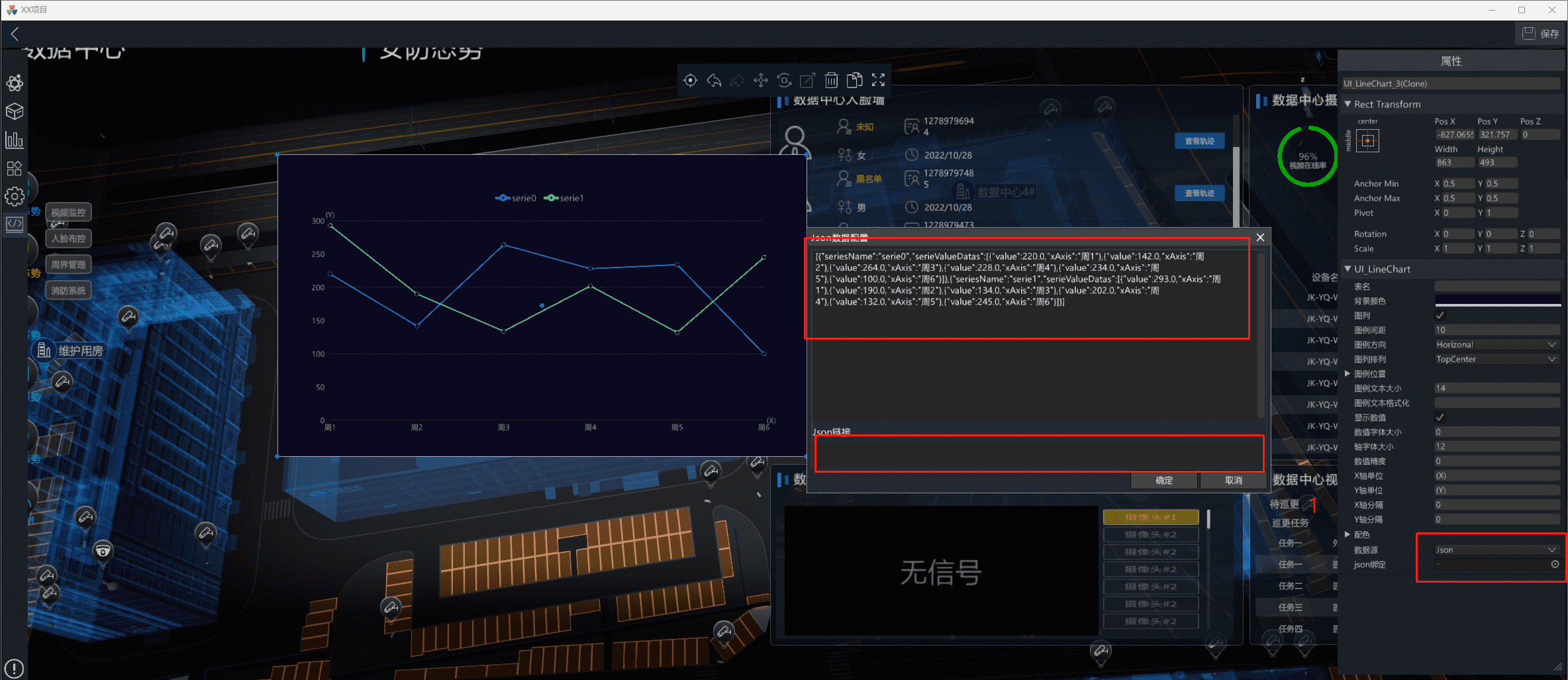

# Json数据源

控件的数据源属性选择Json,此时只需要配置Json数据源或者Json链接即可。

详细信息

数据源选择Json后点击Json绑定右侧的图标可以配置Json数据源或者Json链接。

Json模拟数据 : 可以直接按照模板数据填入既可显示。

Json链接： 可配置返回模板数据类型的接口。

接口返回的Json数据格式如下所示：

[
	{
		"seriesName": "serie0",
		"serieValueDatas": [
			{
				"value": 220.0,
				"xAxis": "周1"
			},
			{
				"value": 142.0,
				"xAxis": "周2"
			},
			{
				"value": 264.0,
				"xAxis": "周3"
			},
			{
				"value": 228.0,
				"xAxis": "周4"
			},
			{
				"value": 234.0,
				"xAxis": "周5"
			},
			{
				"value": 100.0,
				"xAxis": "周6"
			}
		]
	},
	{
		"seriesName": "serie1",
		"serieValueDatas": [
			{
				"value": 293.0,
				"xAxis": "周1"
			},
			{
				"value": 190.0,
				"xAxis": "周2"
			},
			{
				"value": 134.0,
				"xAxis": "周3"
			},
			{
				"value": 202.0,
				"xAxis": "周4"
			},
			{
				"value": 132.0,
				"xAxis": "周5"
			},
			{
				"value": 245.0,
				"xAxis": "周6"
			}
		]
	}
]

# 柱状图

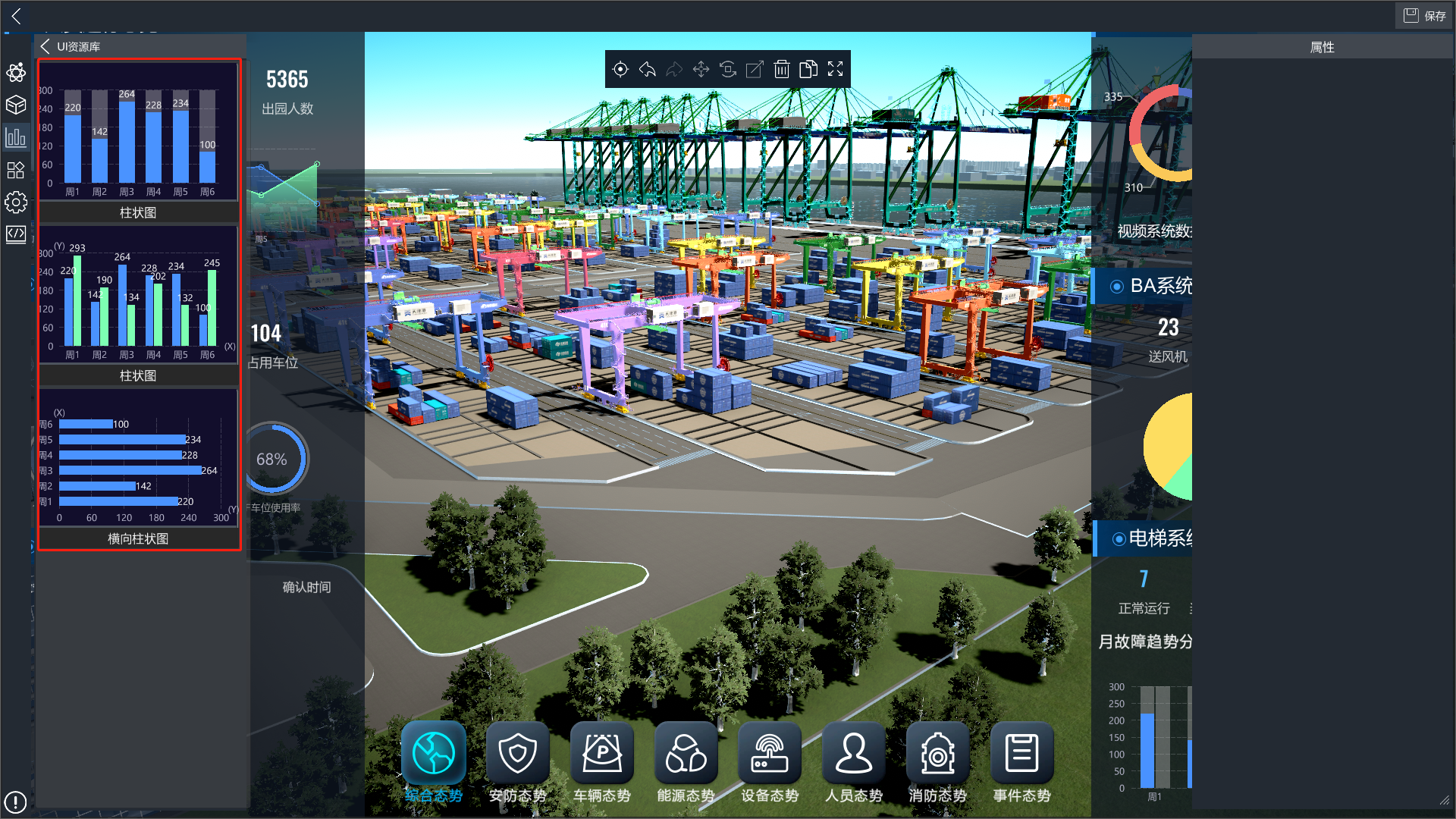

柱状图属于柱状图分类，点击分类列表中的柱状图可以查看柱状图控件。

# 配置项说明

将控件拖入场景中后，可以在属性面板中对控件进行配置

配置项

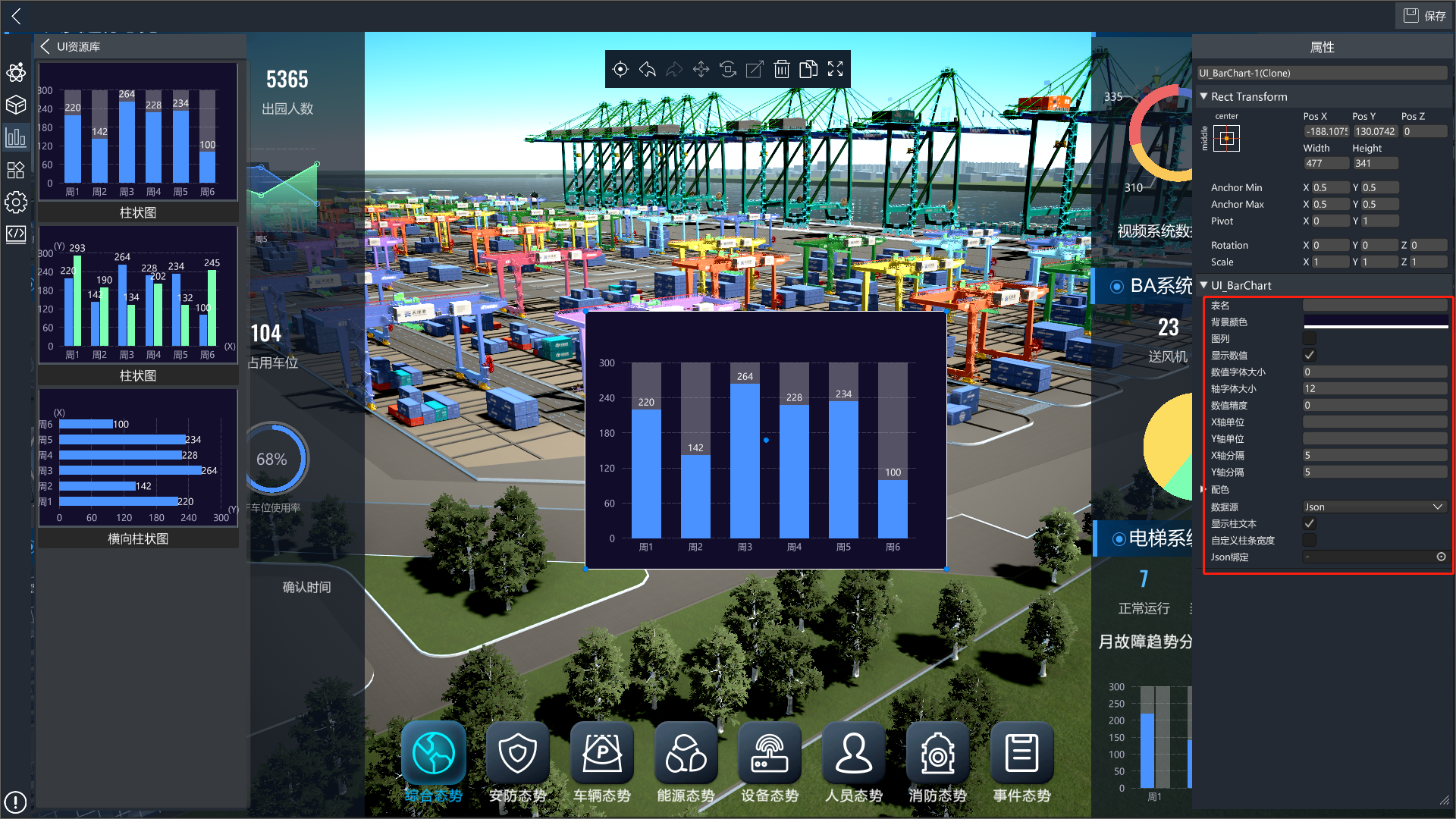

选中柱状图控件后，属性面板中的配置项如下图所示：

配置项说明：

与折线图/曲线图控件基本一致，参考折线图/曲线图控件相关配置即可，此处不再赘述。下面给出柱状图特有的配置项。

自定义柱条宽度：勾选后可以自定义柱条的宽度，输入0-1之间的小数。

# IoTCenter数据源

控件的数据源属性选择IoT,此时会在数据源属性下方出现新的配置项。

配置项

  1. 实时刷新：勾选后控件数据的刷新速度与绑定设备测点的刷新速度一致。

  2. 系列数据：数量代表图例的数量。每个图例中的数量表示该图例在柱状图中出现的数量。

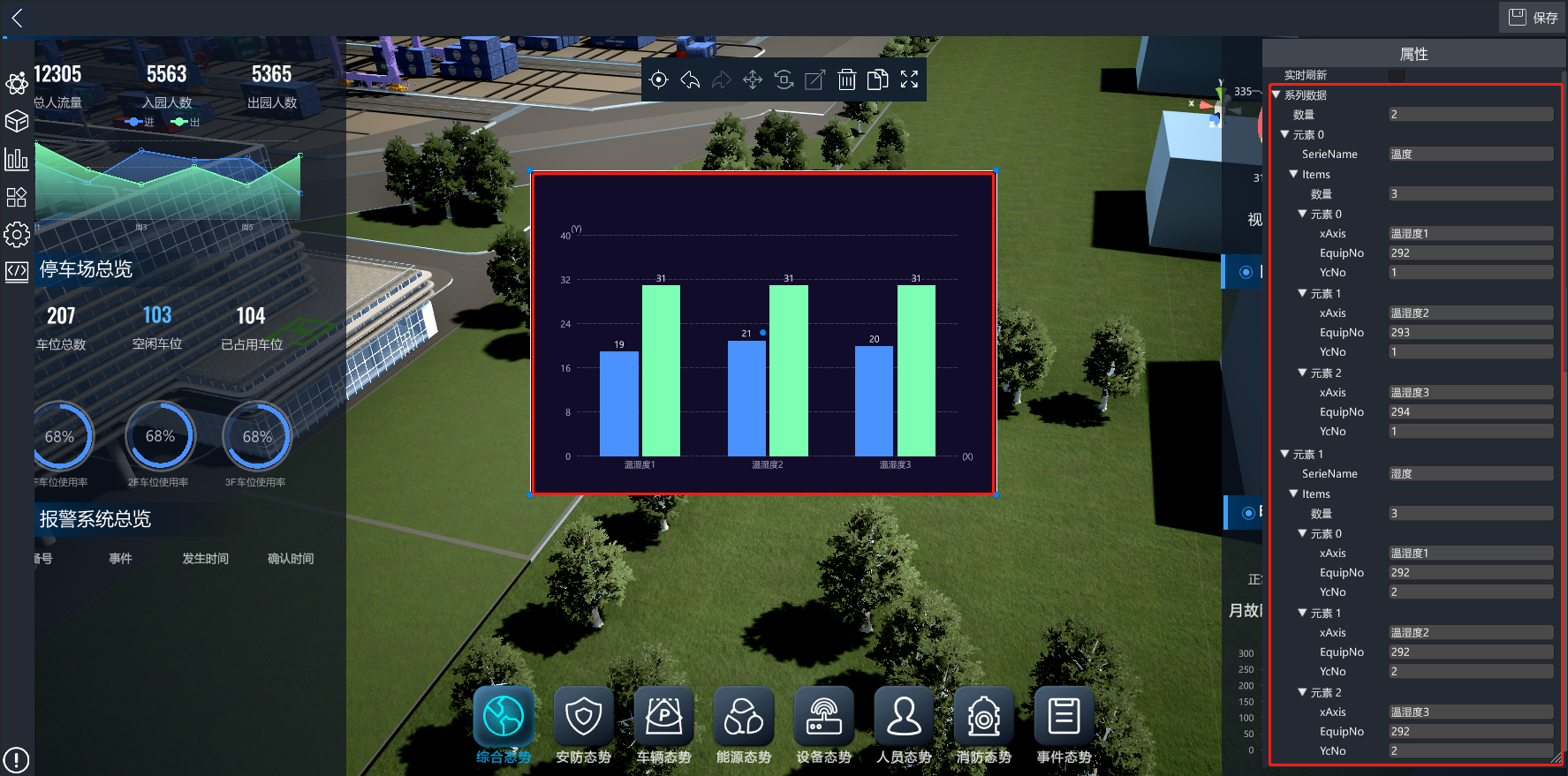

配置完成后，如下图所示：

# Json数据源

柱状图Json数据源的配置与折线图/曲线图完全一致，此处不再赘述。

# 饼图

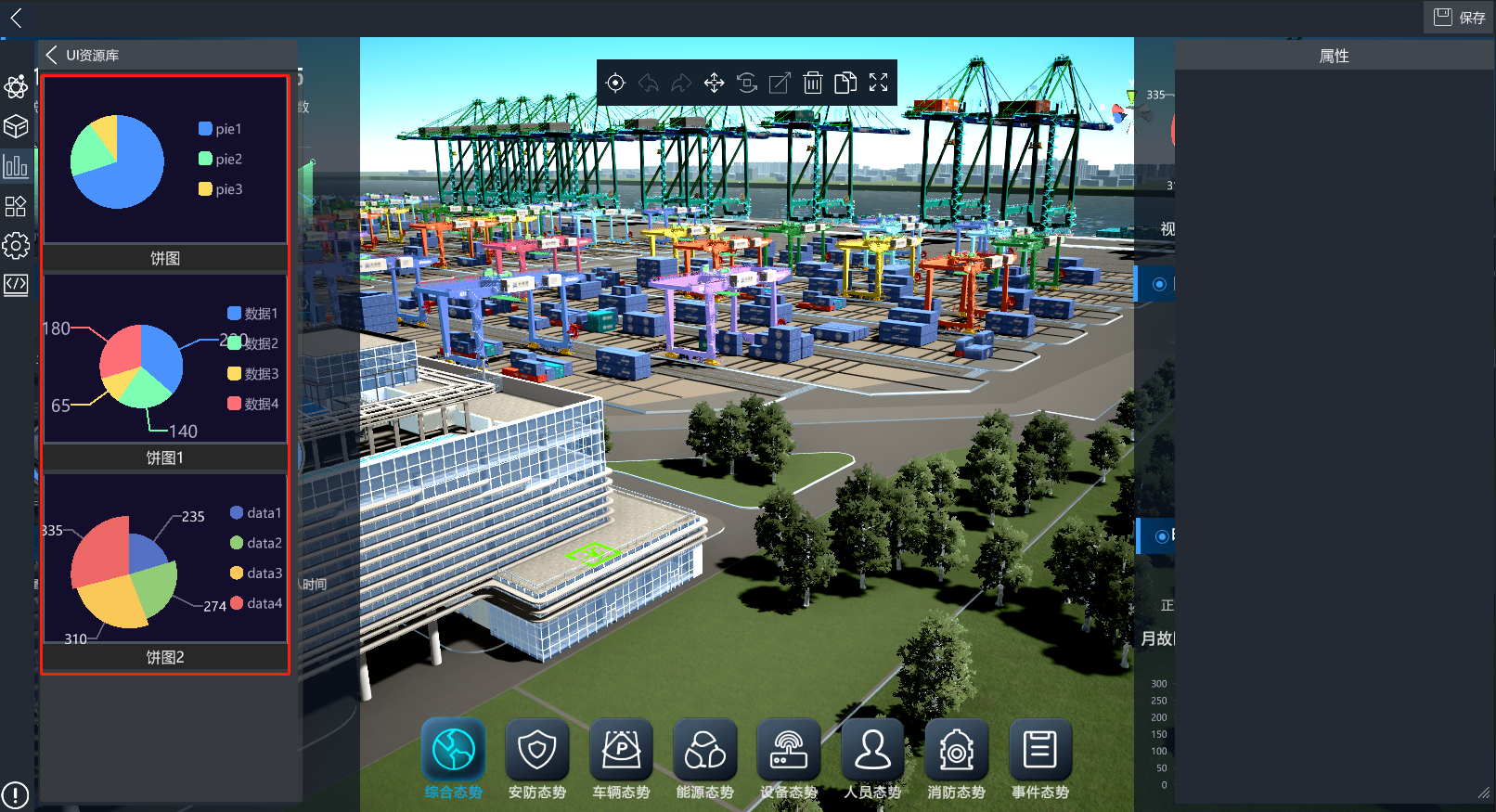

饼图属于饼图分类，点击分类列表中的饼图可以查看饼图控件。

# 配置项说明

将控件拖入场景中后，可以在属性面板中对控件进行配置

配置项

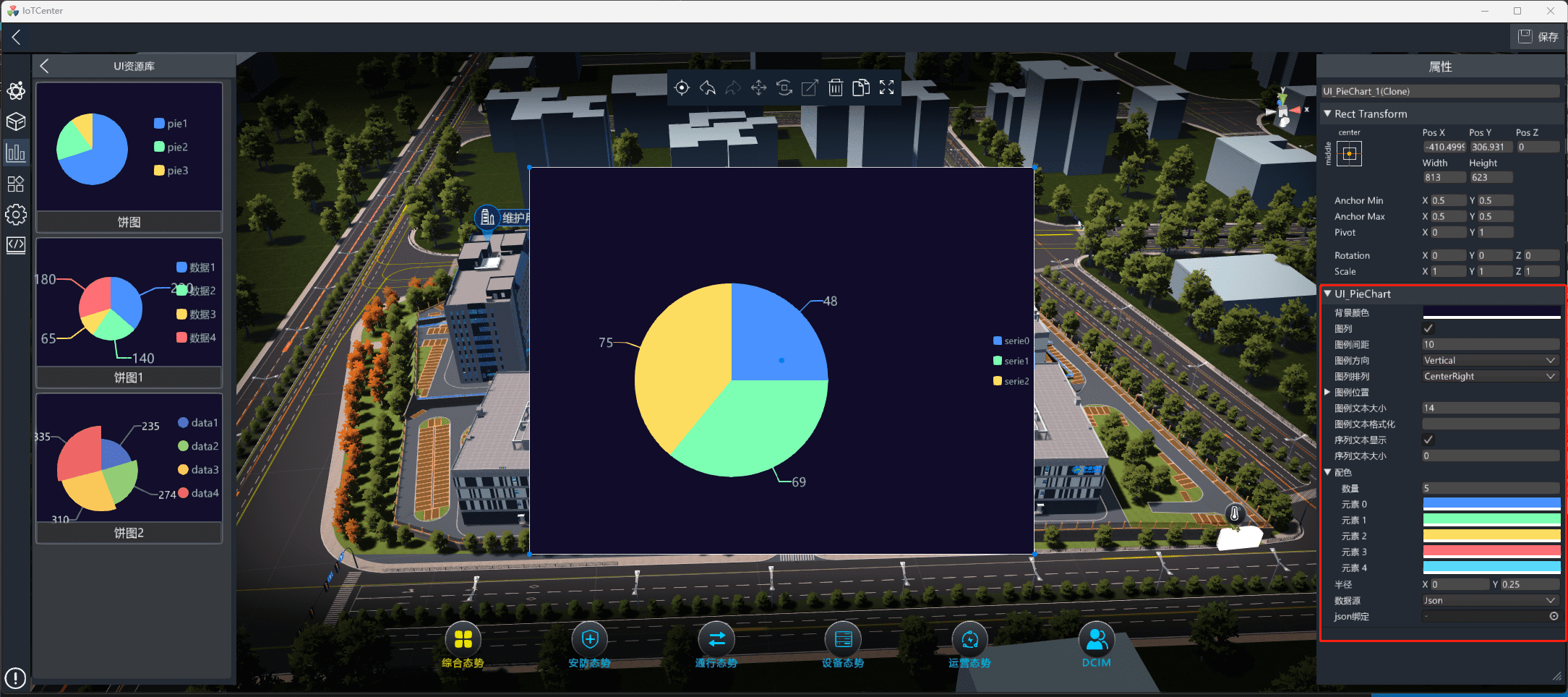

选中饼图控件后，属性面板中的配置项如下图所示：

配置项说明：

与折线图/曲线图控件基本一致，参考折线图/曲线图控件相关配置即可，此处不再赘述。下面给出饼图特有的配置项。

  1. 序列文本显示：勾选显示序列文本。

  2. 序列文本大小：设置序列文本字体大小。

  3. 半径：通过x,y可以设置饼图中间镂空大小。

# IoTCenter数据源

控件的数据源属性选择IoT,此时会在数据源属性下方出现新的配置项。

配置项

绑定测点：数量代表图例的数量，每个图例均可以设置名称并绑定对应的测点。

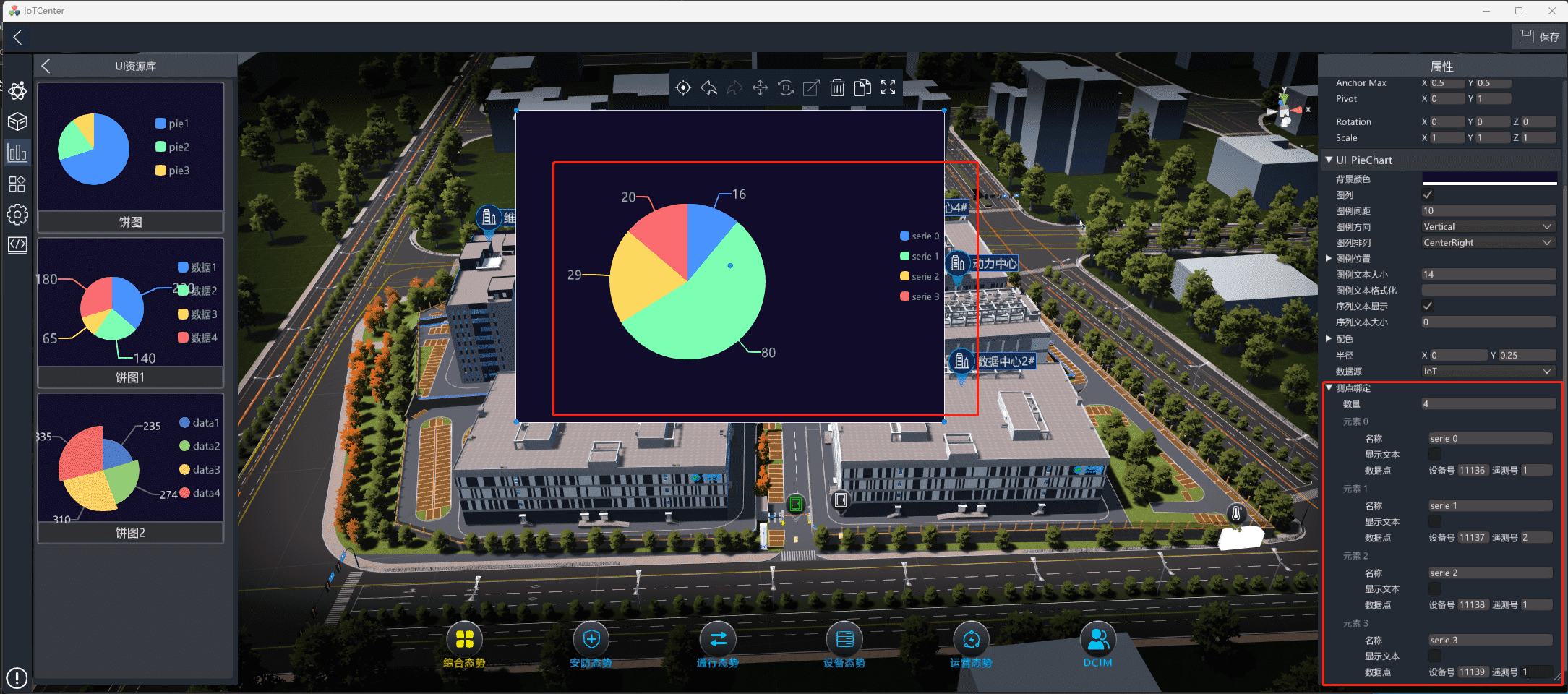

配置完成后，如下图所示：

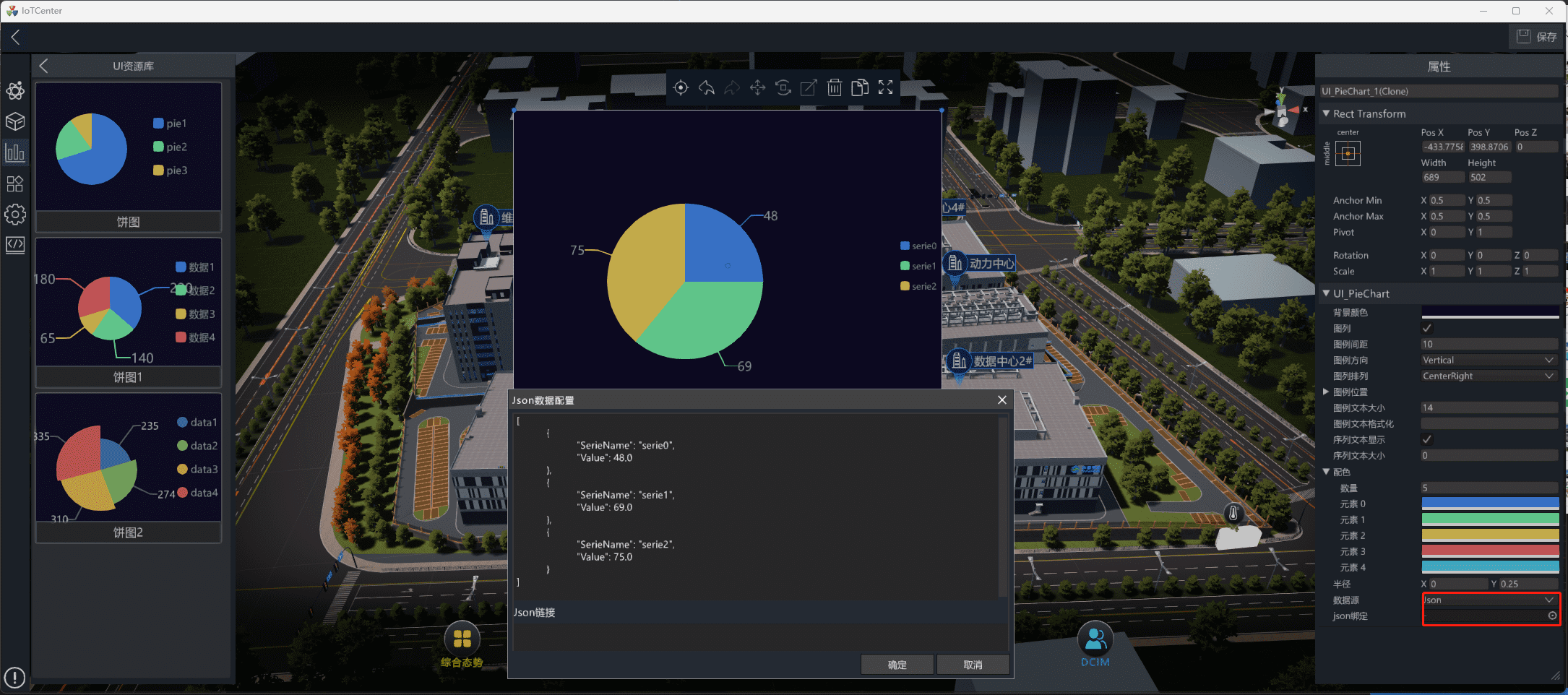

# Json数据源

控件的数据源属性选择Json,此时只需要配置Json数据源或者Json链接即可。

详细信息

数据源选择Json后点击Json绑定右侧的图标可以配置Json数据源或者Json链接。

Json模拟数据 : 可以直接按照模板数据填入既可显示。

Json链接： 可配置返回模板数据类型的接口。

接口返回的Json数据格式如下所示：

[
	{
		"SerieName": "serie0",
		"Value": 48.0
	},
	{
		"SerieName": "serie1",
		"Value": 69.0
	},
	{
		"SerieName": "serie2",
		"Value": 75.0
	}
]

# 环形图

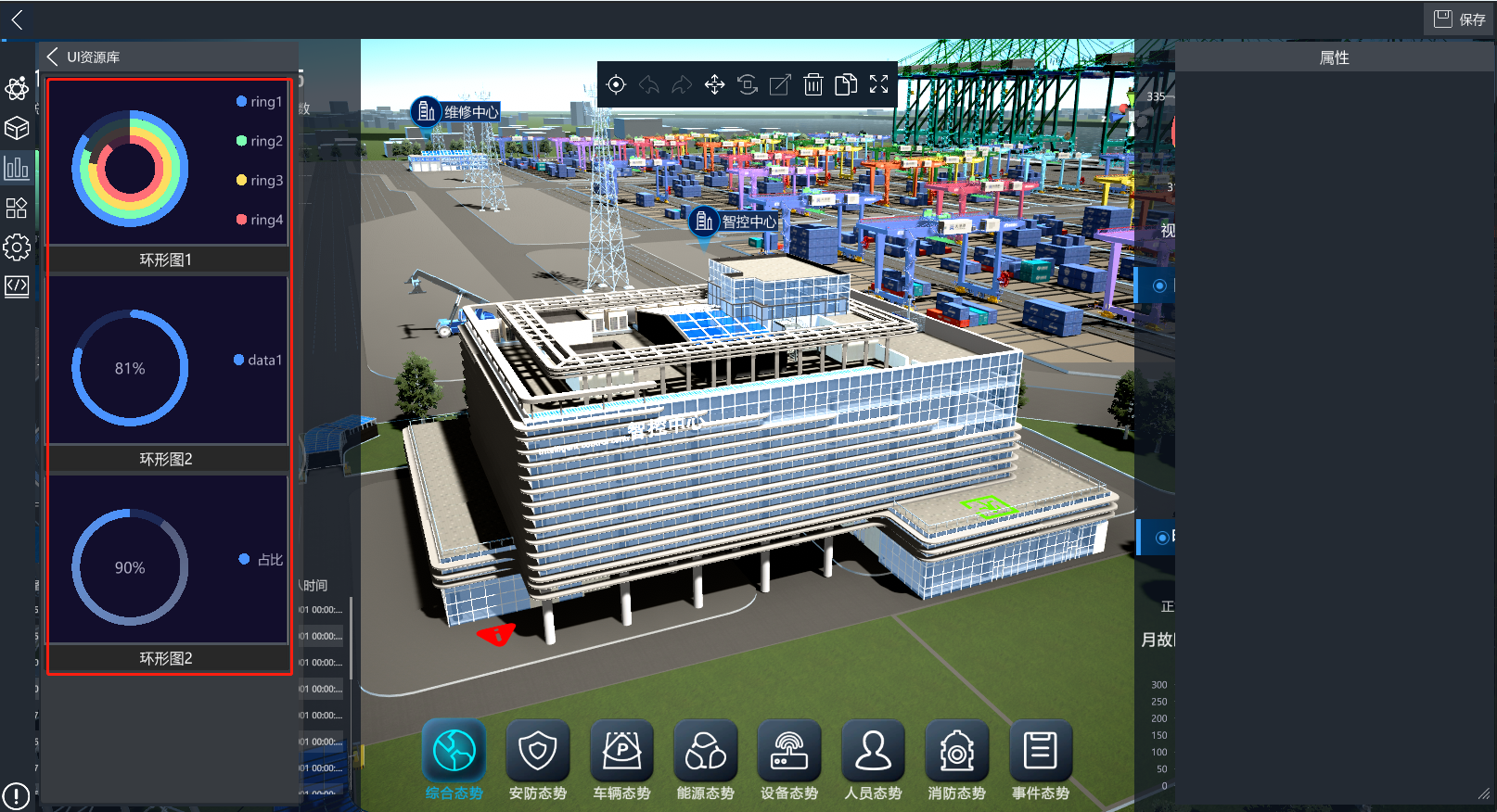

环形图属于环形图分类，点击分类列表中的环形图可以查看环形图控件。

# 配置项说明

将控件拖入场景中后，可以在属性面板中对控件进行配置

配置项

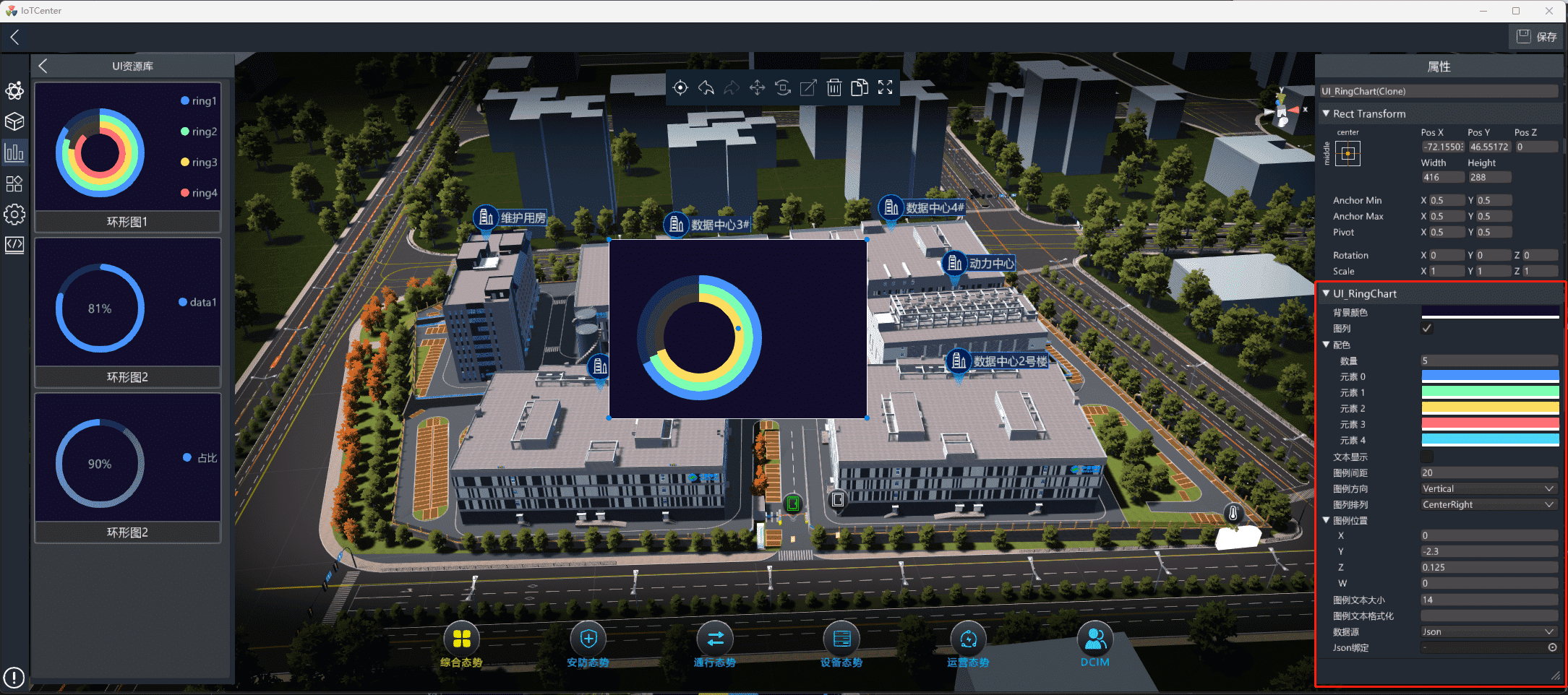

选中环形图控件后，属性面板中的配置项如下图所示：

配置项说明：

与折线图/曲线图控件一致，参考折线图/曲线图控件相关配置即可，此处不再赘述。

# IoTCenter数据源

控件的数据源属性选择IoT,此时会在数据源属性下方出现新的配置项。

配置项

绑定测点：数量代表图例的数量，每个图例均可以设置名称并绑定对应的测点。

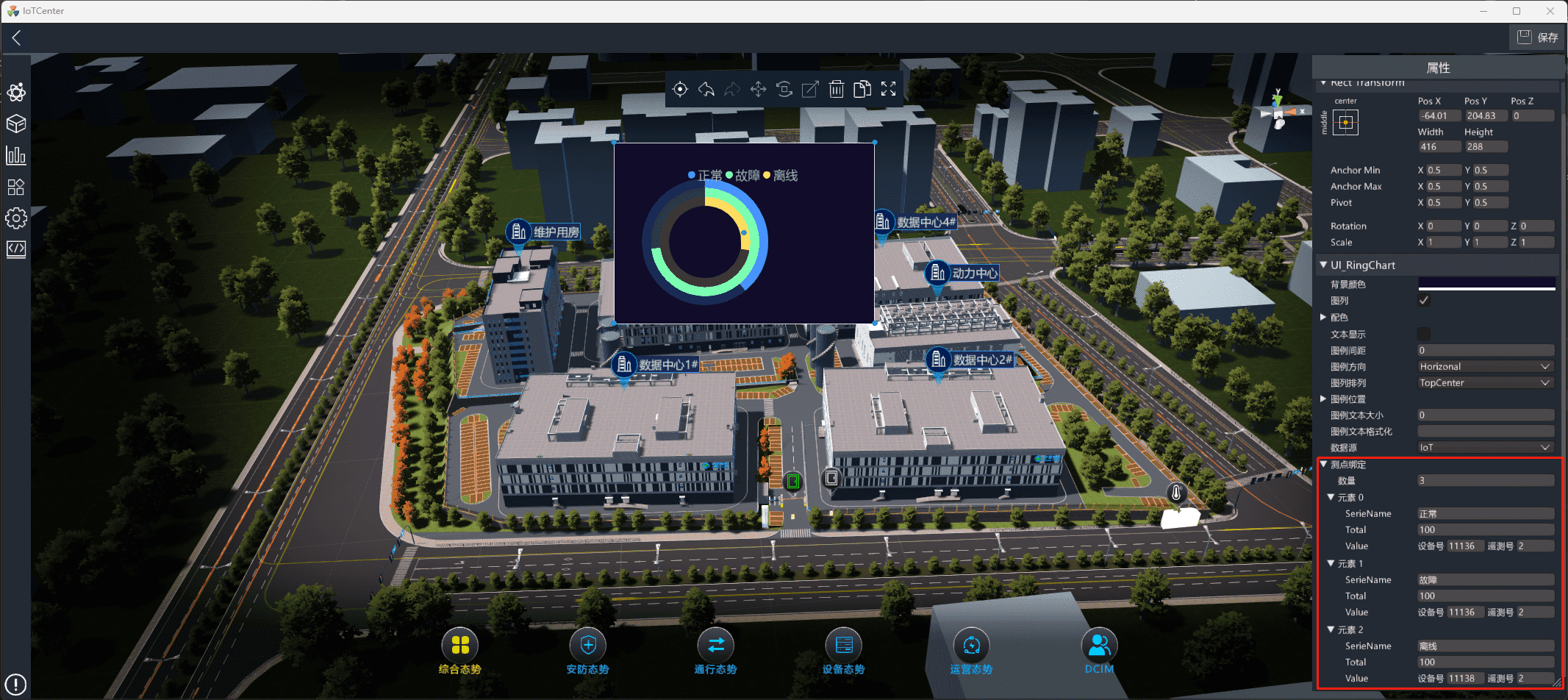

配置完成后，如下图所示：

# Json数据源

环形图Json数据源的配置与饼图完全一致，此处不再赘述。

# Json数据源

柱状图Json数据源的配置与折线图/曲线图完全一致，此处不再赘述。

# 图像控件

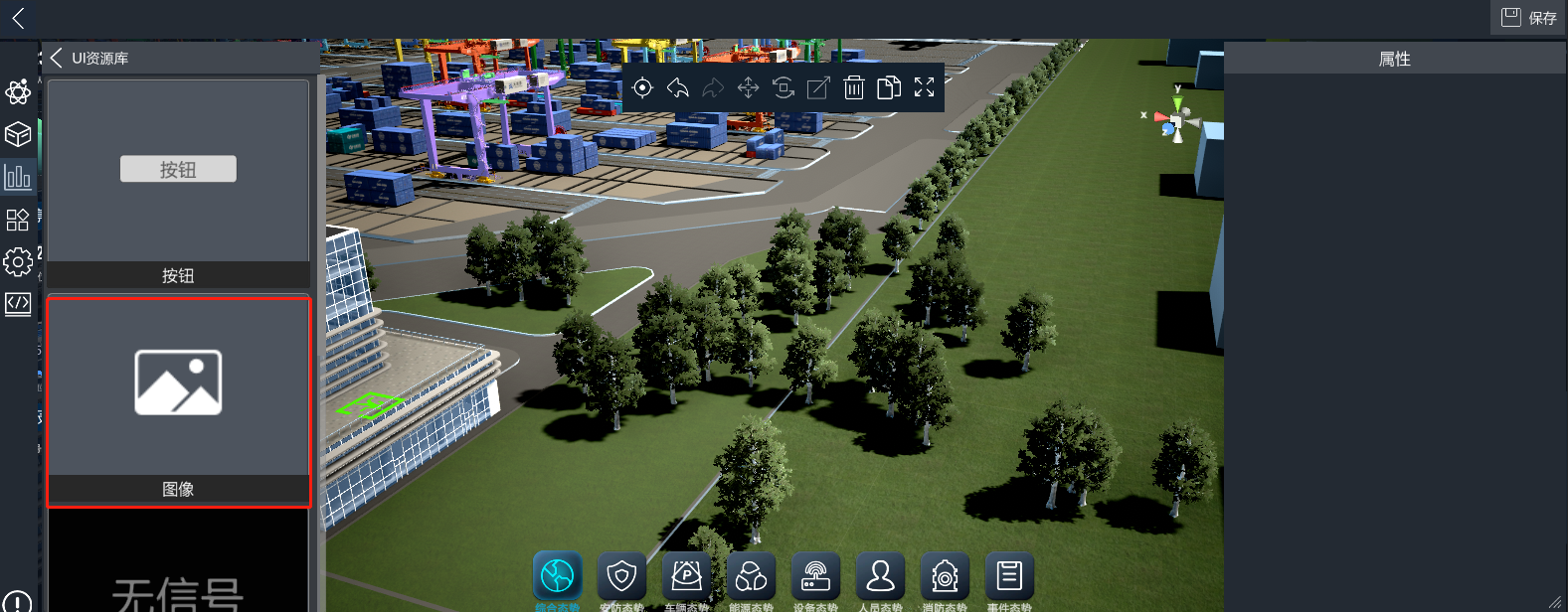

图像控件属于基础分类，点击分类列表中的基础可以查看图像控件。

# 配置项说明

将控件拖入场景中后，可以在属性面板中对控件进行配置

配置项

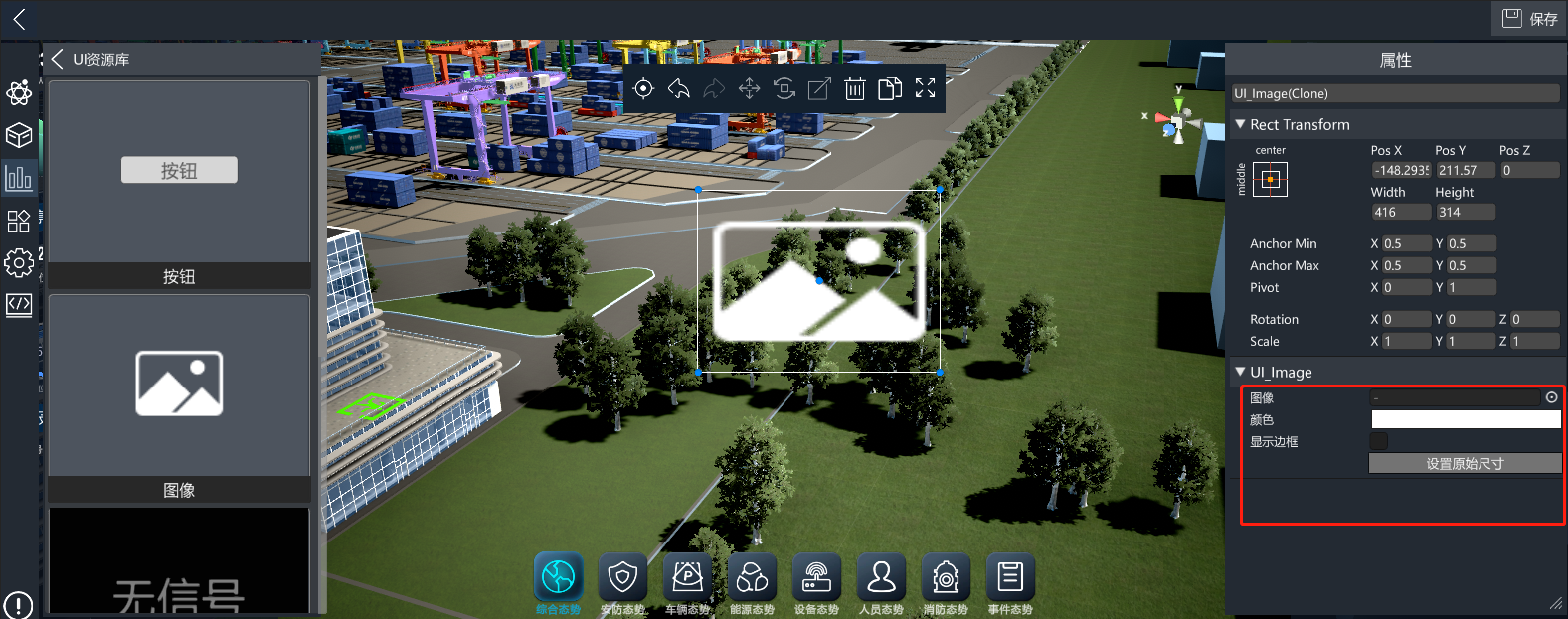

选中图像控件后，属性面板中的配置项如下图所示：

配置项说明：

  1. 图像：选择已导入的图片jpg、png资源。图片资源需要存放在\IoTCenter 3D_Data\StreamingAssets\Texture目录下。

  2. 颜色：设置图片颜色。

  3. 显示边框：勾选显示图片描边。

  4. 边框距离：勾选显示边框后用于调整边框距离。

  5. 边框颜色：勾选显示边框后用于调整边框颜色。

  6. 设置原始尺寸：点击可显示图片的原始尺寸。

# 文本控件

文本控件属于基础分类，点击分类列表中的基础可以查看文本控件。

# 配置项说明

将控件拖入场景中后，可以在属性面板中对控件进行配置

配置项

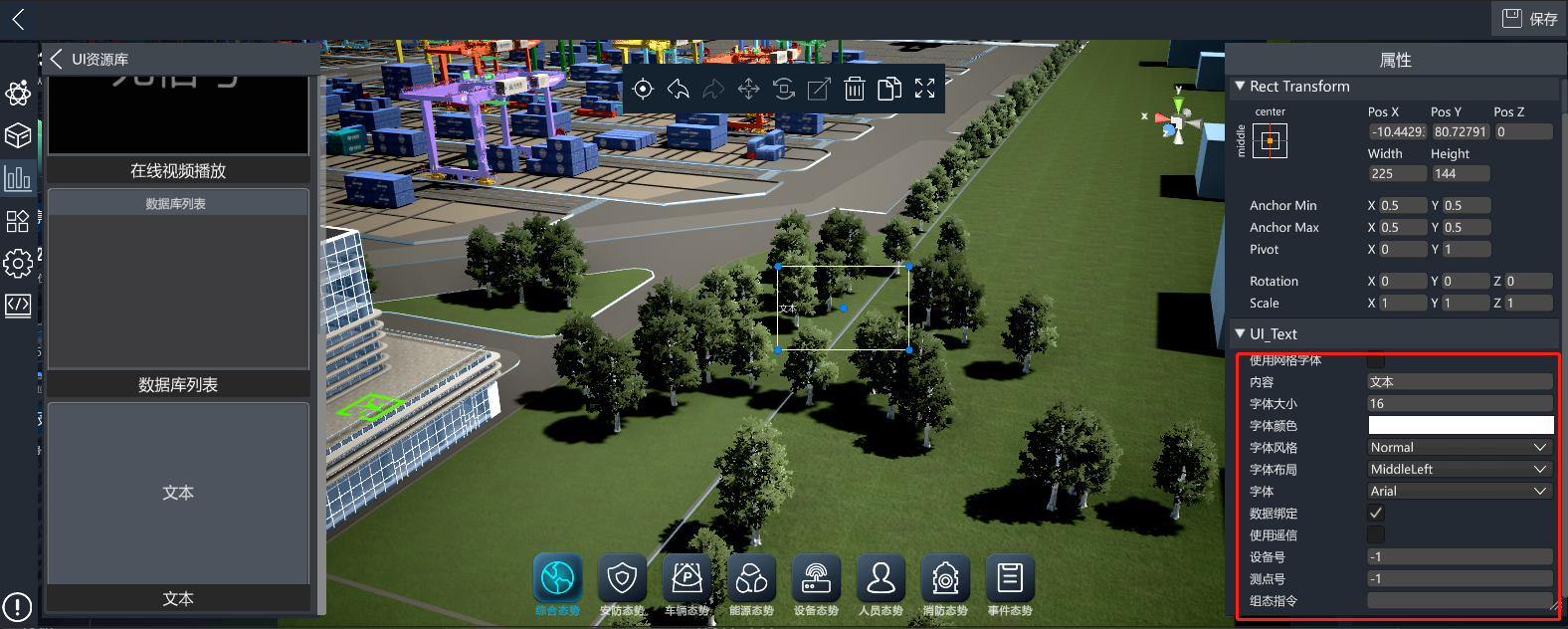

选中文本控件后，属性面板中的配置项如下图所示：

配置项说明：

  1. 使用网格字体：切换字体渲染方式。取消勾选后，出现字体配置项。

  2. 内容：文本内容。

  3. 字体大小：设置文本的字号。

  4. 字体颜色：设置文本的颜色。

  5. 字体风格：用于设置文本的字体风格，其中Normal表示正常,Bold表示加粗,Italic表示倾斜,Underline表示下划线,LowerCase表示小写,UpperCase表示大写,SmallCaps表示混合,Strikethrough表示删除,Superscript表示上标,Subscript表示下标,Highlight表示增强。

  6. 字体布局：设置文本显示布局。

  7. 字体：当取消勾选使用网格字体时出现的配置项，用于设置文本的字体。

  8. 数据绑定：勾选可绑定IoTCenter平台中设备的测点，此时控件显示绑定测点的数据。

  9. 使用遥信：勾选使用遥信点，勾选此选项后，文本显示绑定设备对应遥信点的数据；若无勾选，文本显示文本显示绑定设备对应遥测点的数据

  10. 设备号：设置控件绑定设备的设备号

  11. 测点号：设备绑定设备的测点号；若勾选了使用遥信，则此处设置设备的遥信号；否则设置设备的遥测号。

  12. 组态指令：点击事件。可向IoTCenter平台(只适用于IoTCenter Desktop版本)发送表达式指令，指令的格式为S:设备号,设置号+设备号,设置号......，使用+号连接多个控制命名，例如：S:1005,1+1006,1表示执行1005号设备的1号设置点和1006号设备的1号设置点。

# 视频控件

视频控件主要包括视频播放器控件、摄像头视频播放器控件以及摄像头视频轮播控件三类。

# 视频播放器控件

该控件主要用于播放本地视频和在线视频。

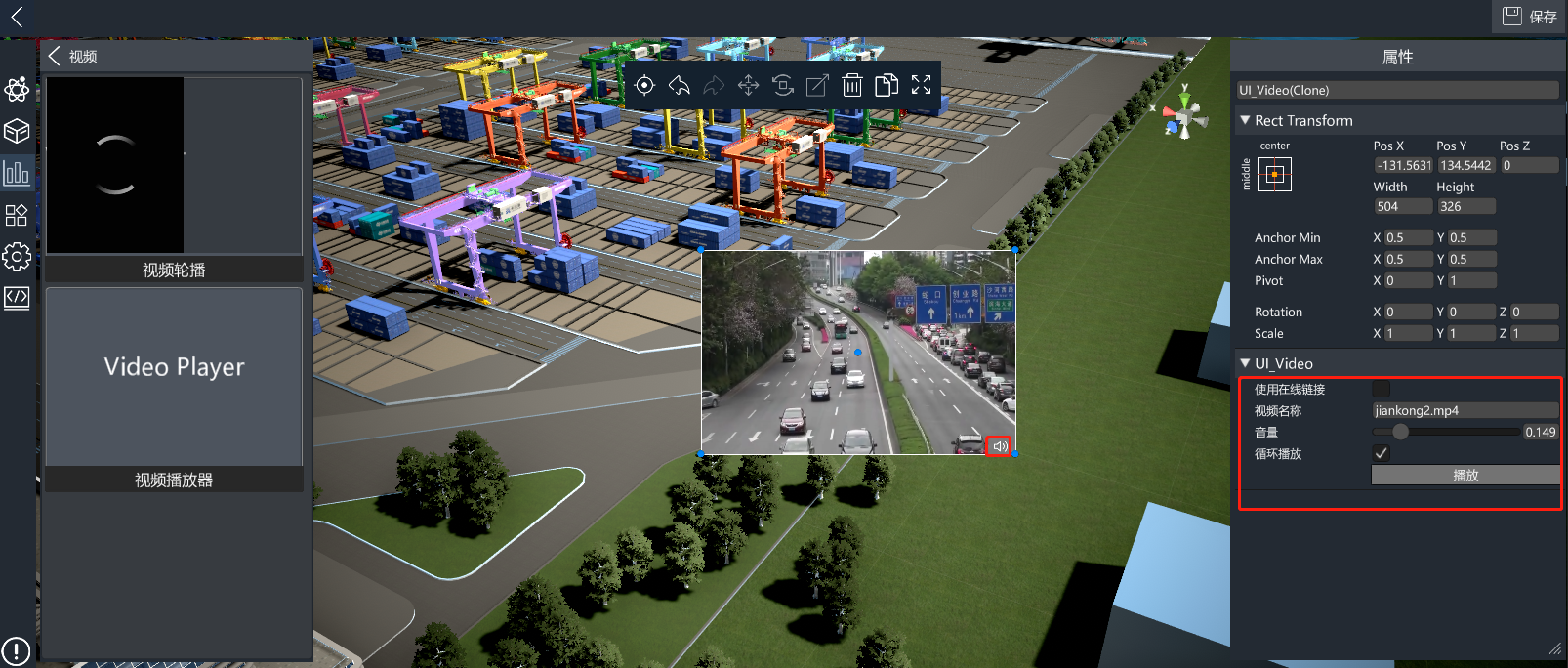

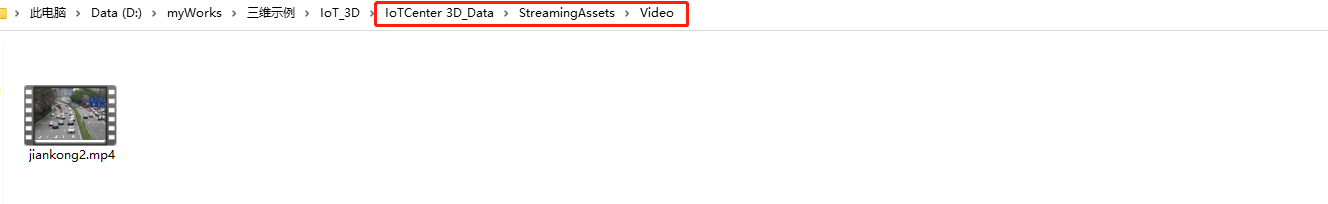

  1. 本地视频播放。视频文件须保存在\IoTCenter 3D_Data\StreamingAssets\Video目录下。

    进入编辑模式后，从UI资源库的视频分类中拖入视频播放器控件，并配置视频名称属性的值为上述目录中的视频名称(包括扩展名)，点击播放按钮即可进行播放。

    同时支持拖动音量右边的滑动条设置音量。

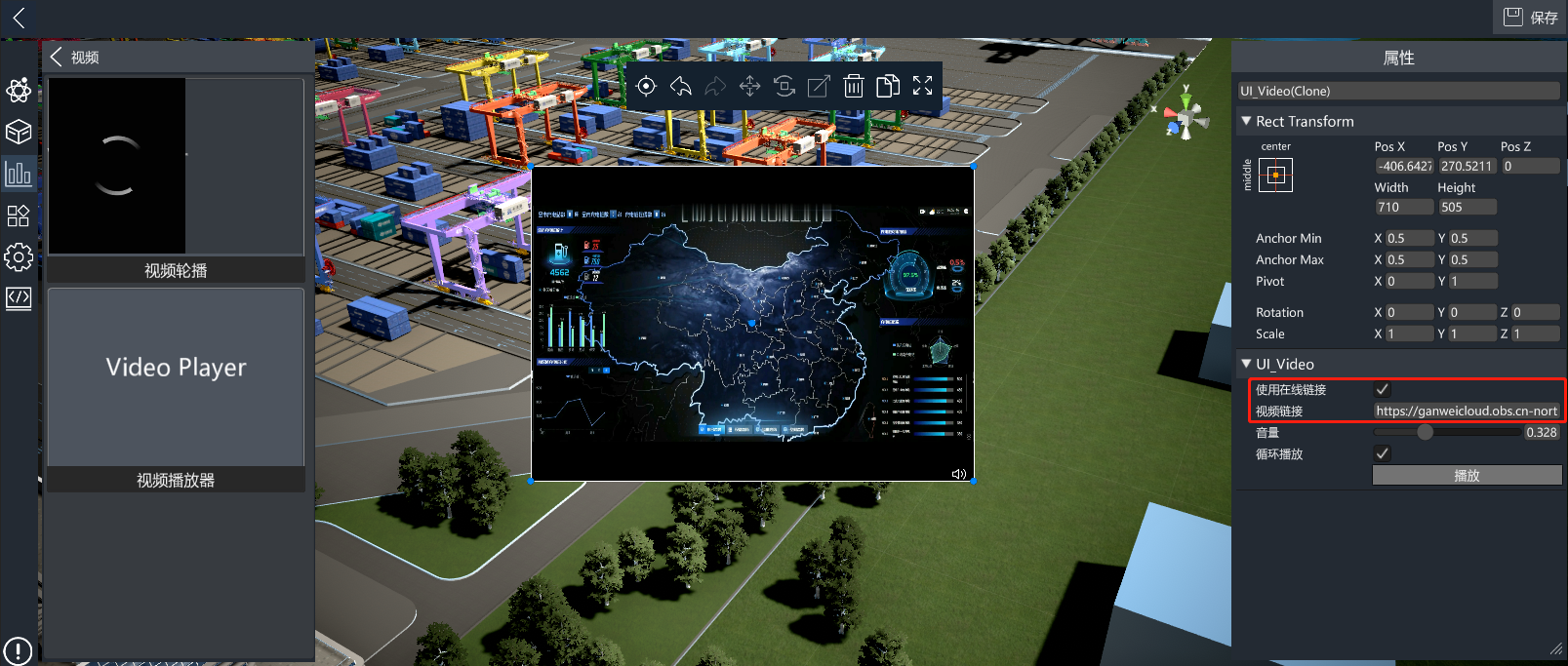

  2. 在线视频播放。勾选使用在线视频链接，并在出现的视频链接属性中输入视频地址，视频地址支持Http协议地址。其它与本地视频播放类似。

# 摄像头视频播放器控件

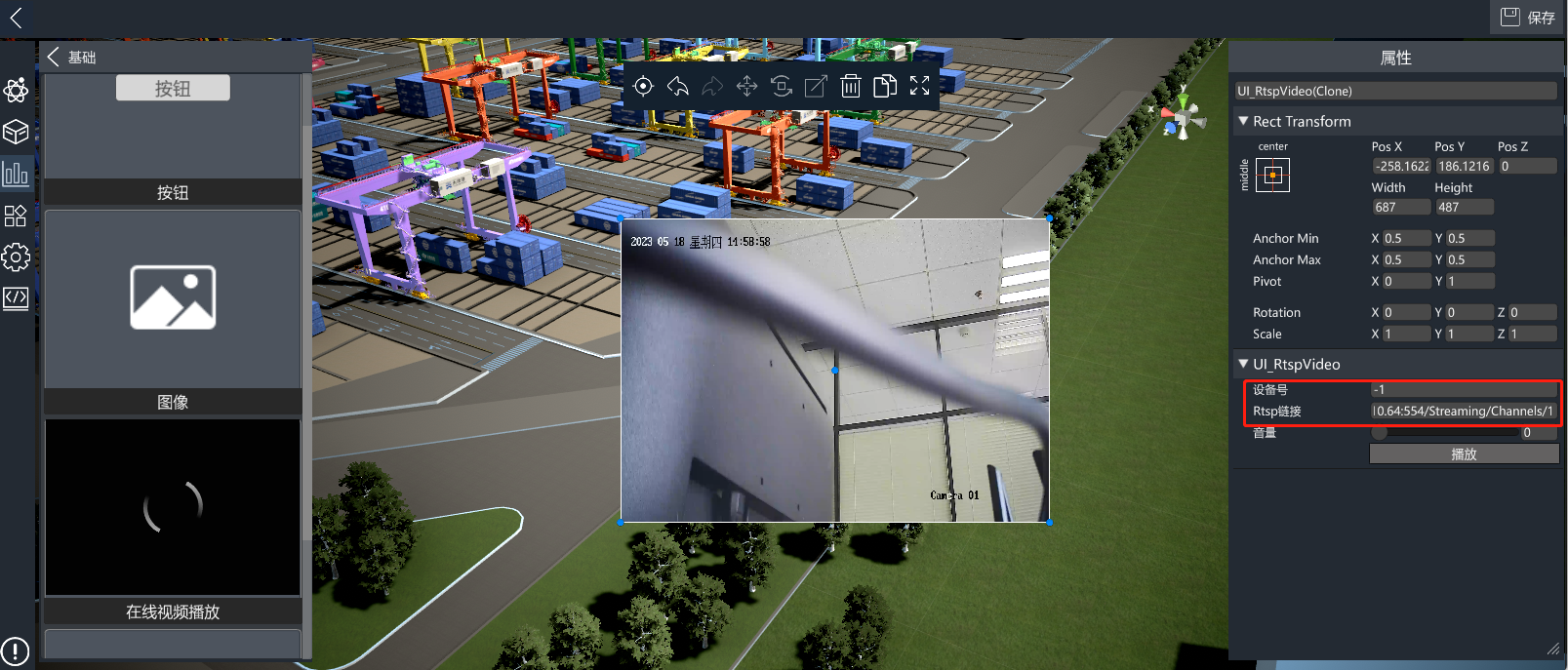

该控件主要用于播放IoTCenter视频平台中接入的摄像头设备的视频。支持设备号或rtsp流播放，优先设备号播放。进入编辑模式后，从UI资源库的基础分类中拖入在线视频播放控件，配置设备号或者Rtsp链接即可。

同样支持拖动音量右边的滑动条设置音量。

# 摄像头视频轮播控件

该控件用于轮播从IoTCenter视频平台接入的多个摄像头设备的视频。进入编辑模式后，从UI资源库的视频分类中拖入视频轮播控件控件。数量属性代表轮播的视频数量，同样支持设备号或rtsp流播放，优先设备号播放。

自动轮询：勾选后自动轮播视频，此时可以在轮询速度中配置视频切换的速度，单位为秒。

同样支持拖动音量右边的滑动条设置音量。

# 列表

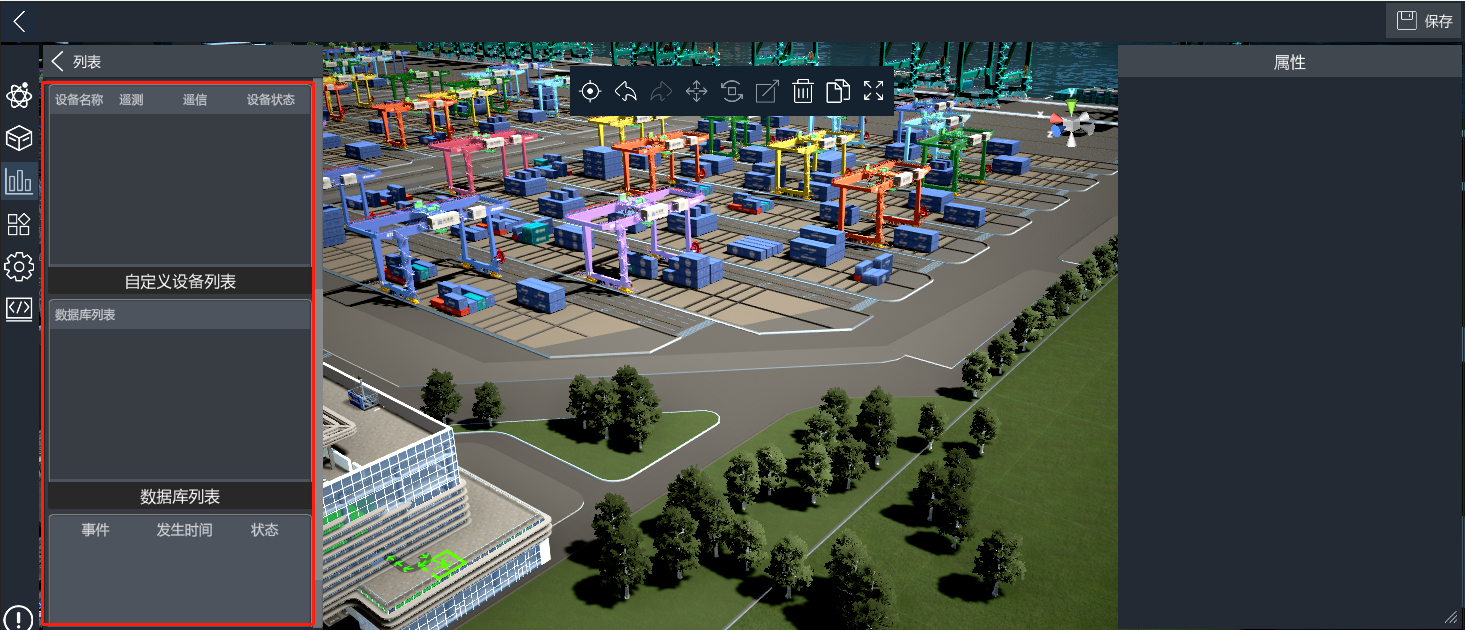

列表控件属于列表分类，点击分类列表中的列表分类可以查看列表控件。

# 配置项说明

以数据库列表控件为例进行讲解，将控件拖入场景中后，可以在属性面板中对控件进行配置

配置项

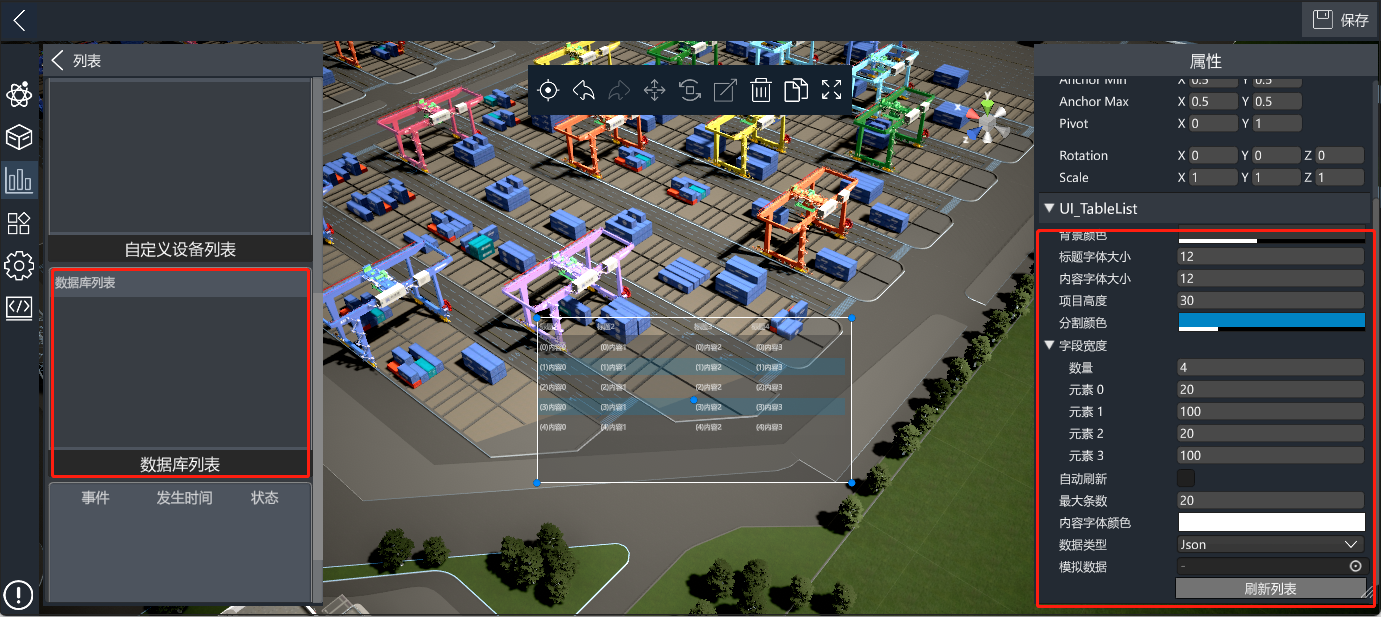

选中数据库列表控件后，属性面板中的配置项如下图所示：

配置项说明：

  1. 背景颜色：图表背景颜色。

  2. 标题字体大小：设置标题字体大小。

  3. 内容字体大小：列表显示内容字体大小。

  4. 项目高度：内容项目高度(行高)。

  5. 分割颜色：设置偶数行的背景颜色。

  6. 字段宽度：设置列宽。

  7. 内容字体颜色：列表显示内容字体的颜色。

  8. 数据类型：DataBase类型支持IoTCenter平台的数据库；Json类型支持http链接数据或模拟数据。

# 绑定IoTCenter数据库数据

控件的数据类型属性选择DataBase,此时会在数据类型属性下方出现新的配置项。

配置项

  1. 表名：输入IoTCenter数据库表名

  2. 字段配置：输入数量代表字段数量，可以配置字段名称和显示名称。

  3. 排序字段：输入排序字段(可为空)。

  4. 查询条件：输入筛选条件，支持and/or，例如:equip_no = 11136 or equip_no = 11145

  5. 升序：勾选使用升序反之降序。

  6. 最大条数：最大查询条数。

  7. 自动刷新：跟随场景自动刷新。

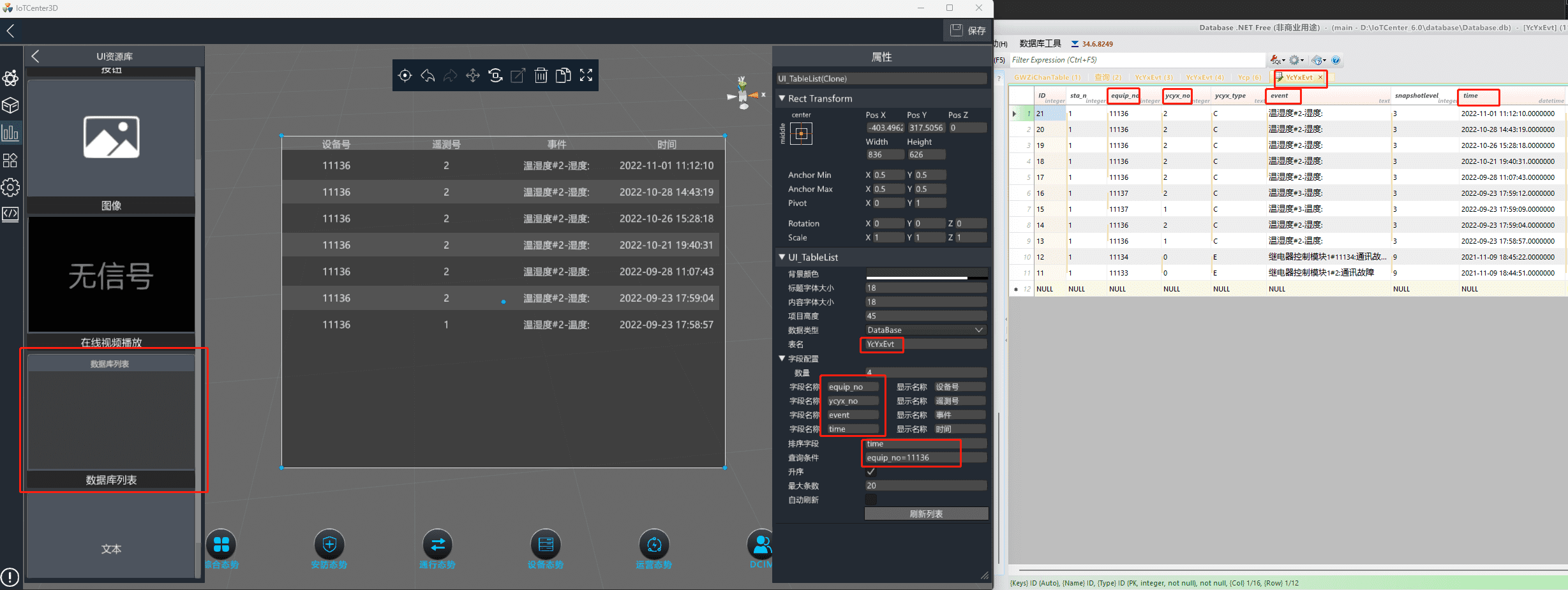

配置完成后，如下图所示：

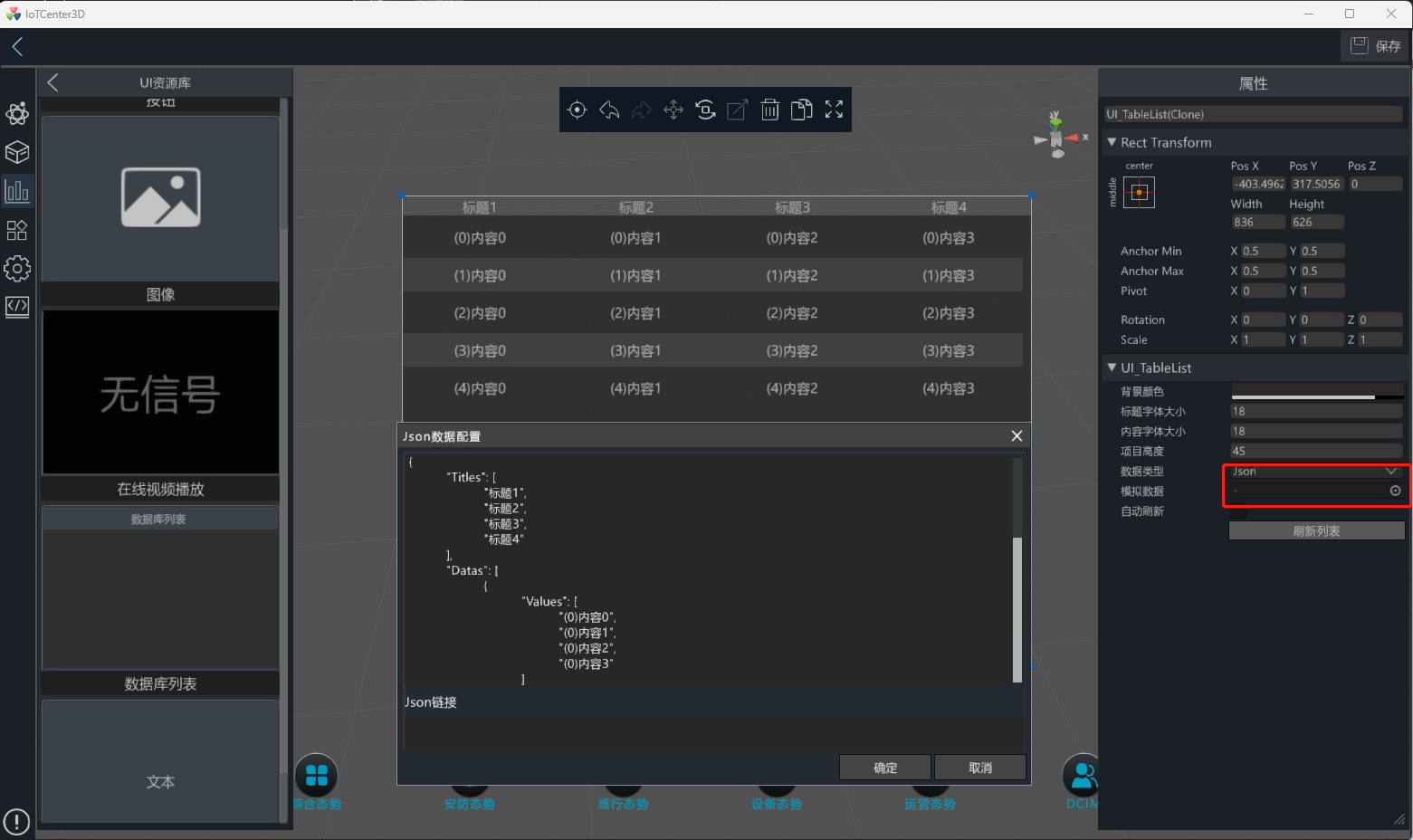

# 绑定Json数据/模拟数据

Json模拟数据 : 可以直接按照模板数据填入显示的数据。

Json链接： 可配置返回模板数据类型的链接。

# 按钮

按钮控件属于基础分类，点击分类列表中的基础分类可以查看按钮控件。

将控件拖入场景中后，可以在属性面板中对控件进行配置

配置项

选中按钮控件后，属性面板中的配置项如下图所示：

配置项说明：

  1. 内容：按钮文本显示内容。

  2. 字体颜色：文本显示颜色。

  3. 字体风格： Normal = 正常,Bold = 加粗,Italic = 倾斜,Underline = 下划线,LowerCase = 小写,UpperCase = 大写,SmallCaps = 混合,Strikethrough = 删除,Superscript = 上标,Subscript = 下标,Highlight = 增强。

  4. 字体大小：设置按钮文本字体大小。

  5. 文本偏移：调整文本位置偏移量 X:左右 Y：上下。

  6. 背景颜色：按钮背景颜色。

  7. 开启描边：开启按钮描边。

  8. 边框距离：开启描边后调整边框距离。

  9. 边框颜色：开启描边后调整边框颜色。

  10. 图像：选择按钮图像。

  11. 事件类型：场景：三维场景跳转；表达式：执行IoTCenter表达式；组态界面：主要针对IoTCenter Desktop平台，用于调用WPF组态界面。
