网关模式

术语说明

上级平台：系统组网主数据平台，下面可连接多个下级网关。

下级网关：系统组网子平台，往上级平台推送数据。

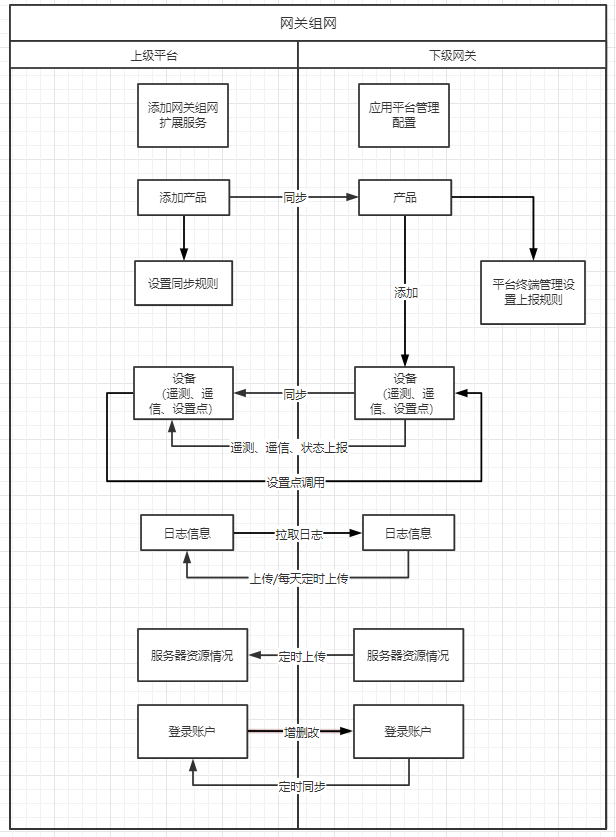

业务流程图

上级平台功能配置说明

下级网关的信息注册管理，添加网关的相关信息，下级平台连接成功后，能看到下级平台的相关信息。

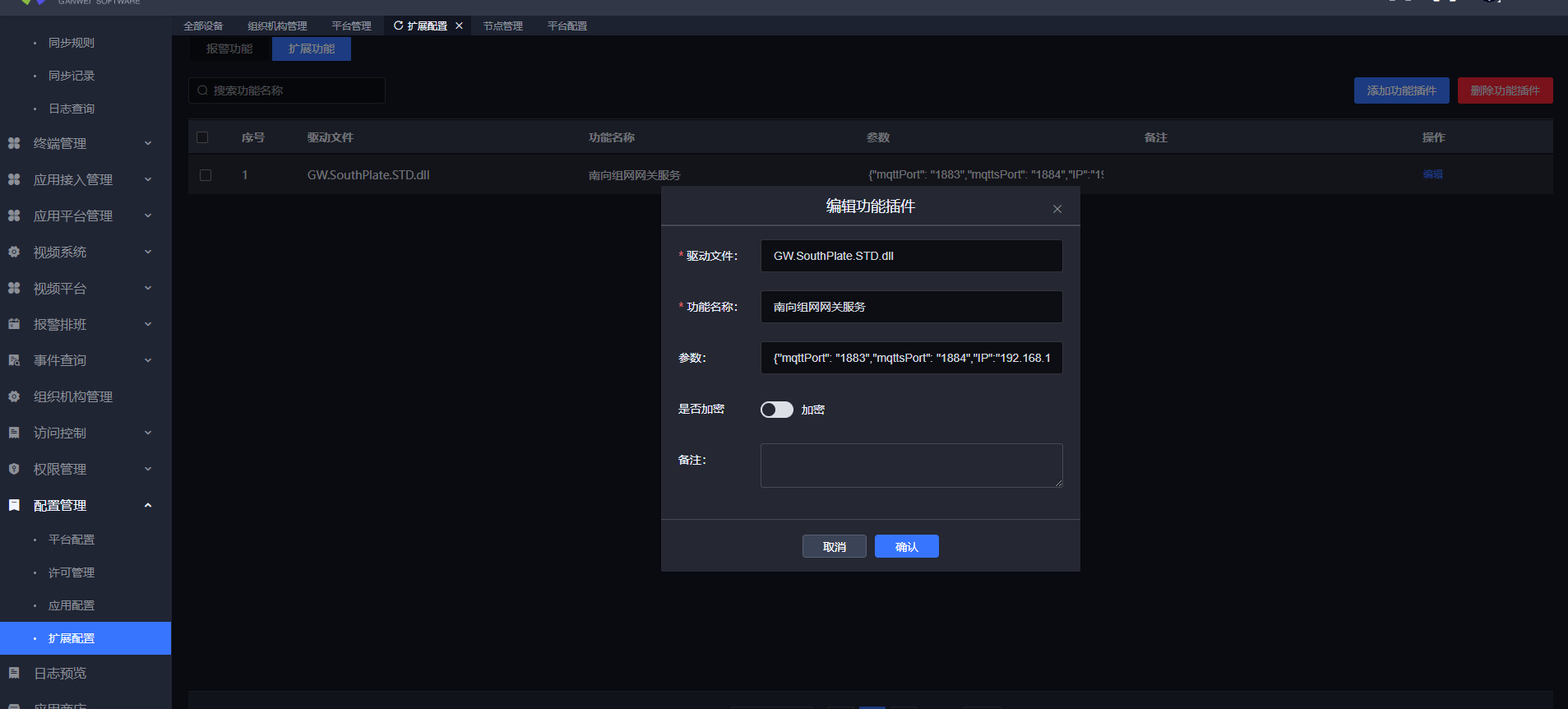

扩展配置

• 驱动文件：GW.SouthPlate.STD.dll

• 功能名称：组网网关服务

• 是否加密:否

• 参数说明

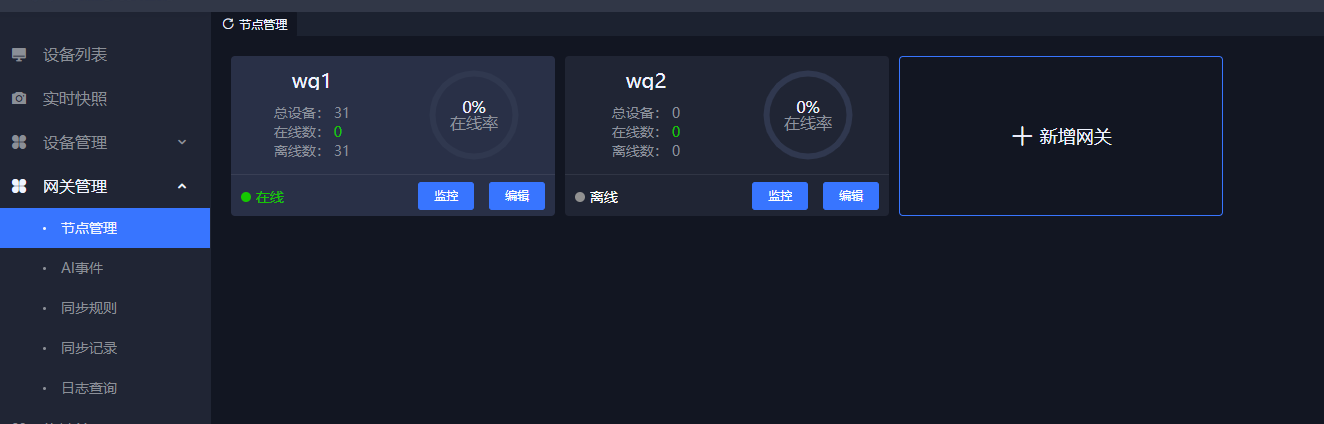

网关管理

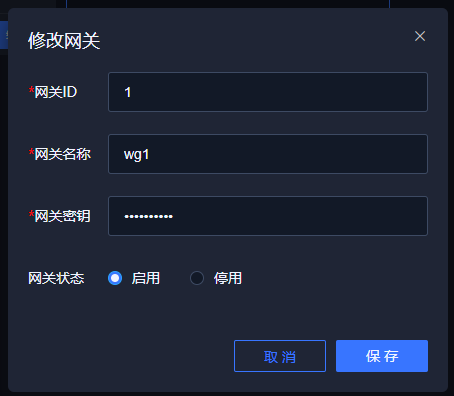

• 新增&编辑网关

  网关的ID为MQTT的登录名称，网关密钥为MQTT的登录密码

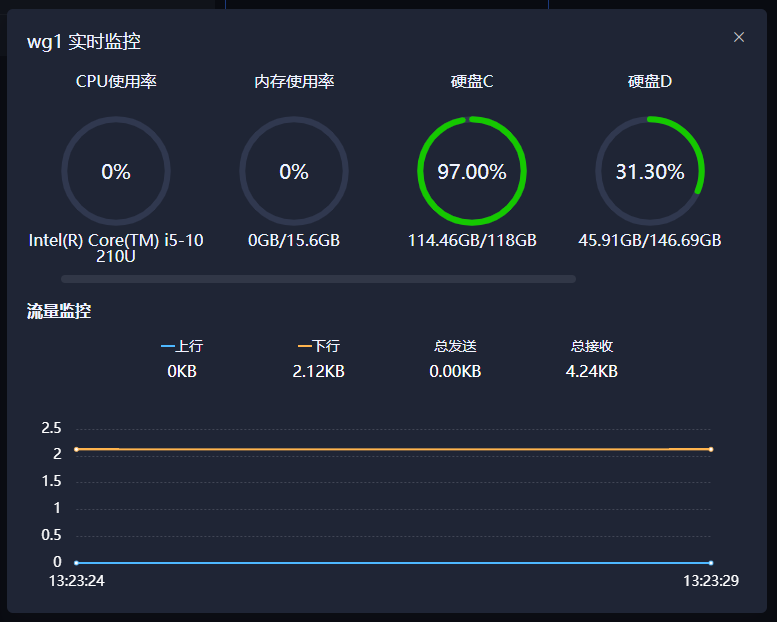

• 监控

  监控网关硬件资源信息：CPU、内存、硬盘、带宽等。

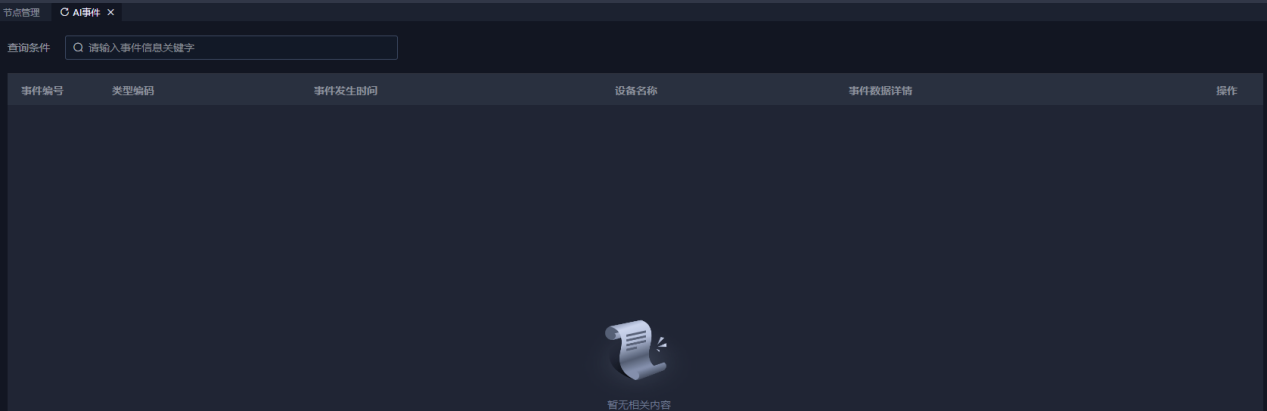

AI事件

下级网关的AI事件自动同步到上级平台并展示。

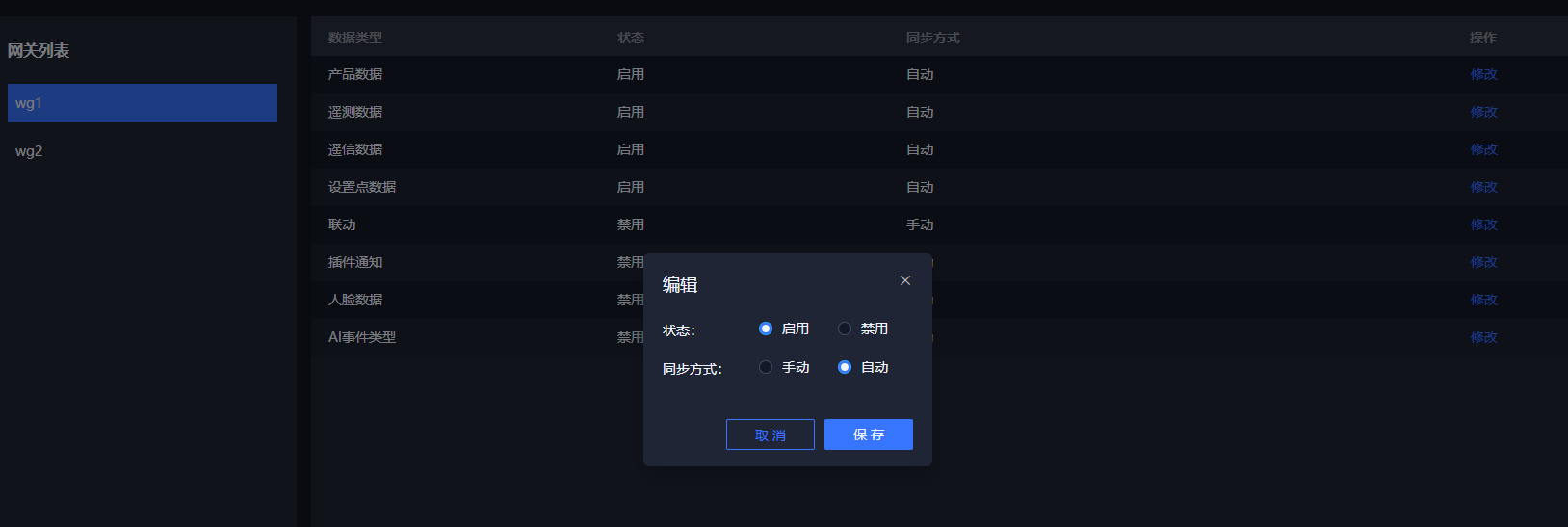

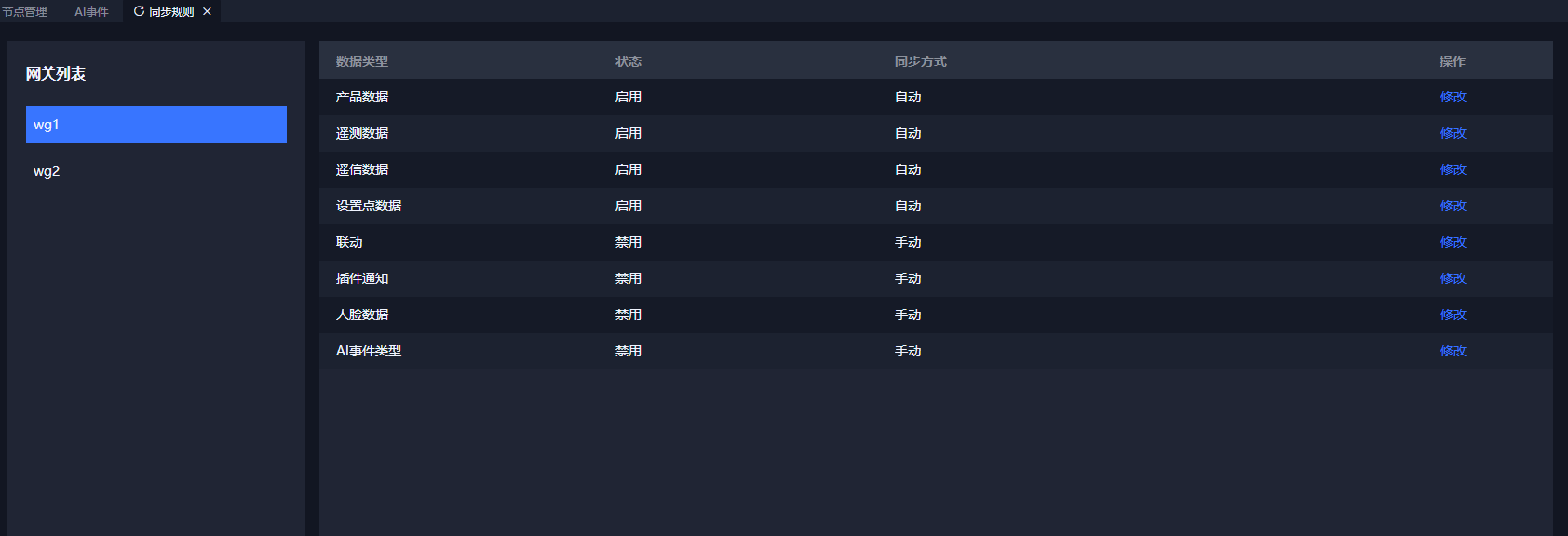

同步规则

管理上级平台的各项信息数据同步到下级平台的规则。

同步方式--自动：IOT平台修改该类数据后，会自动将数据同步到下级平台。

同步方式--手动：需要手动在界面上进行操作后才能执行数据同步动作。

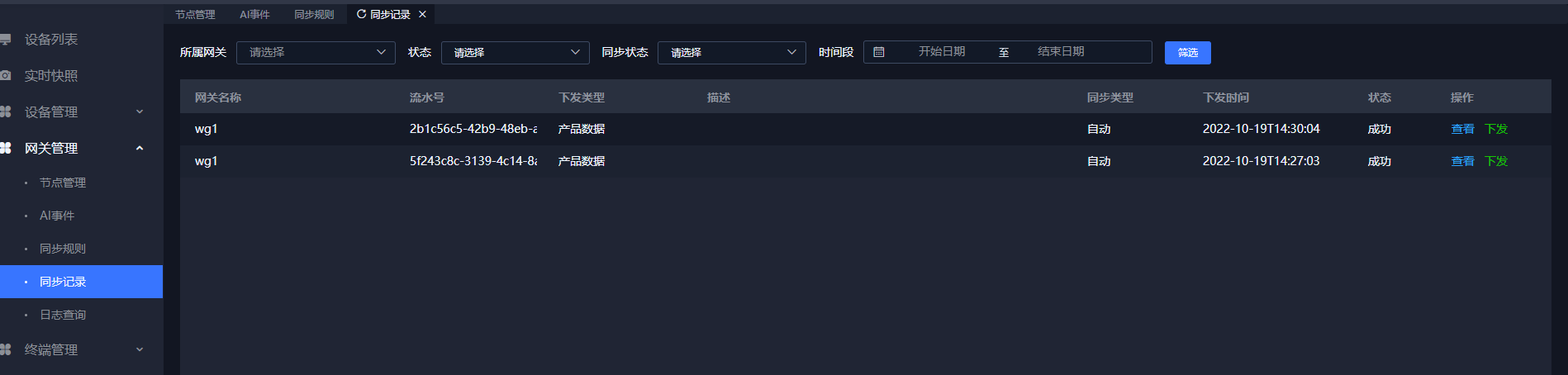

同步记录

查看历史的同步记录的状态和详细数据信息，同步失败的命令可手动再次下发。

网关日志

拉取并查看下级网关的日志文件，先选择一个下级网关，然后选择日志日期，当该日期下没有日志文件时可以执行拉取日志操作。过一段时间后日志将上传到上级平台，重新执行筛选操作将能查看到下级网关日志。

• 筛选

  先选择一个下级网关，然后选择日志日期，点击筛选按钮，就能查看日志列表。

• 拉取

当该日期下没有日志文件时我们可以执行拉取日志操作。过一段时间后日志将上传到上级平台，重新执行筛选操作将能查看到下级网关日志。重复拉取操作时，日志文件将进行覆盖。

• 查看

  可在线查看日志文件中的内容。

• 下载

  可将日志文件下载到本地电脑。

下级网关功能配置说明

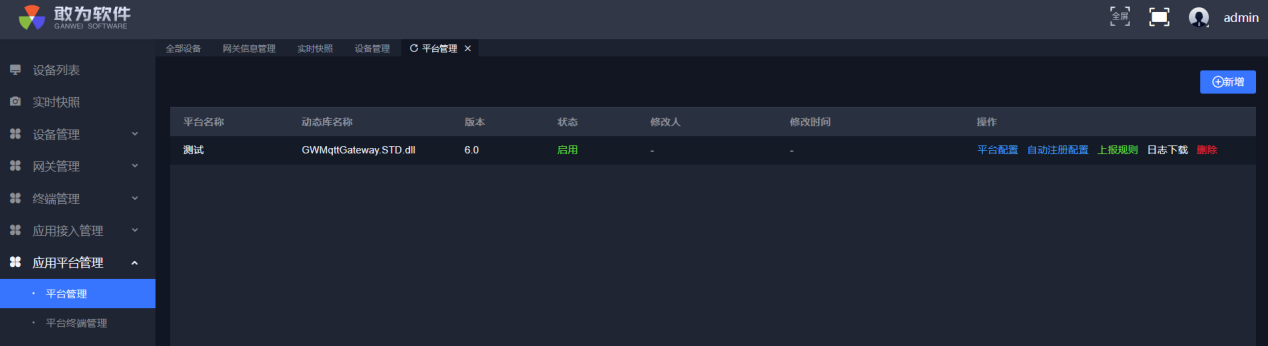

应用平台管理

添加应用平台信息，通过MQTT连接到上级平台

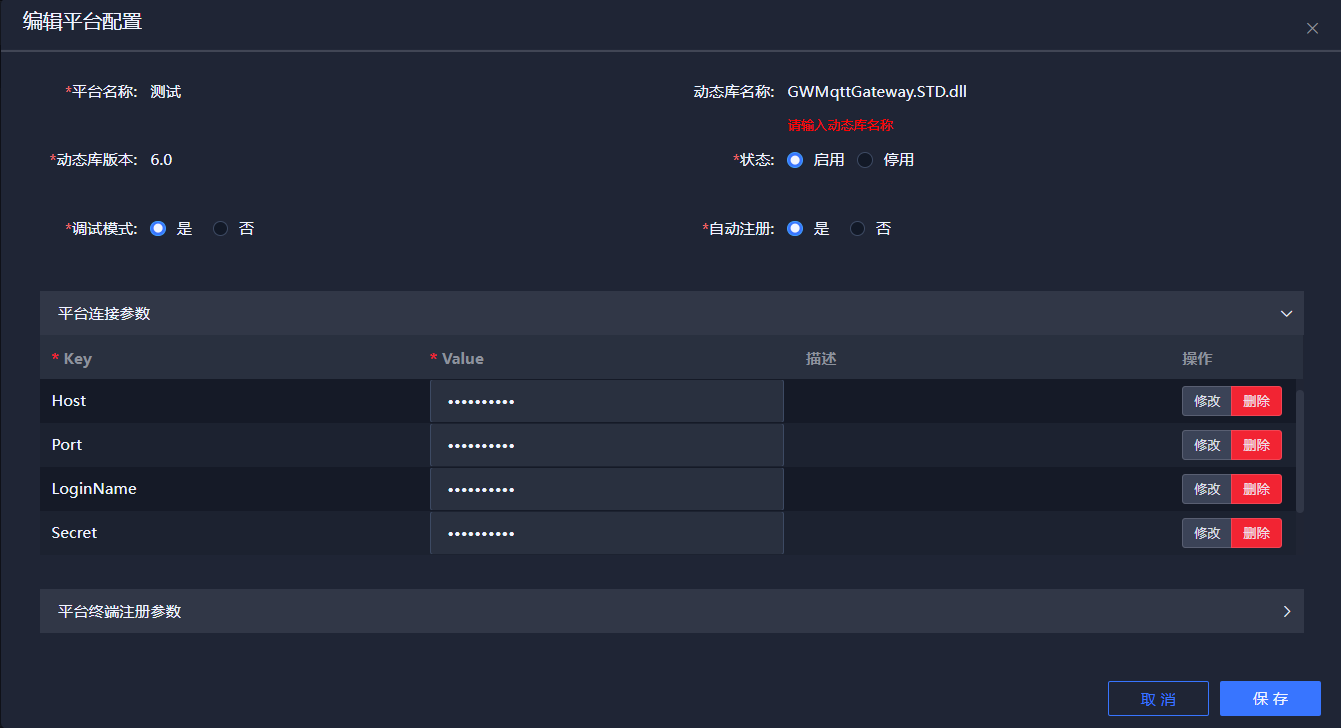

• 新增&编辑平台

  平台动态库名称为GWMqttGateway.STD.dll



• 状态：是否启用该平台

• 调试模式：调试模式下会打印输出调试信息。

• 自动注册：启用自动注册后，在设备管理处添加设备后会自动将设备注册为该平台的终端。

• 平台连接参数说明：

  参数	说明	示例
  Host	上级平台网关组网服务IP	192.168.111.99
  Port	上级平台MQTT端口	1889
  LoginName	MQTT登录名，对应为上级网关的Id	1

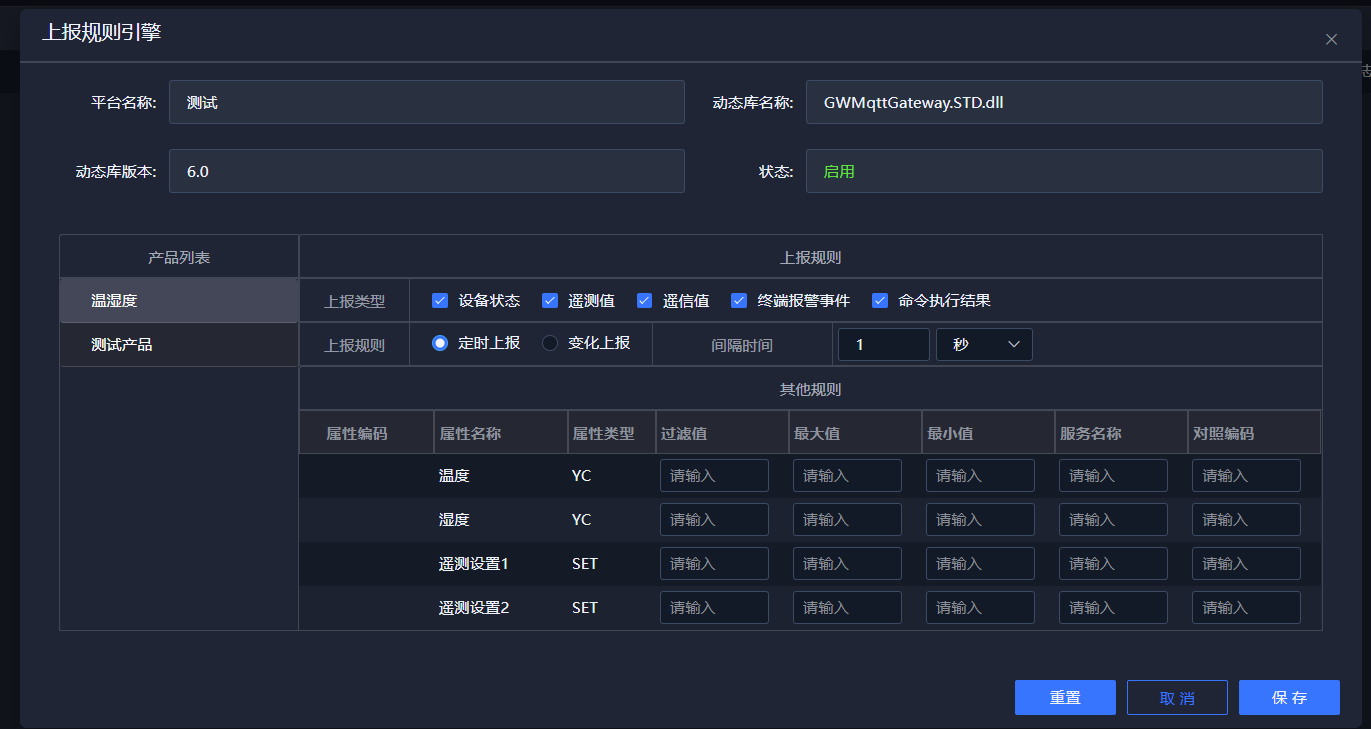

• 上报规则

  每一种产品都需要配置数据上报规则，如下图所示，可配置上报的数据类型以及数据上报的频率。

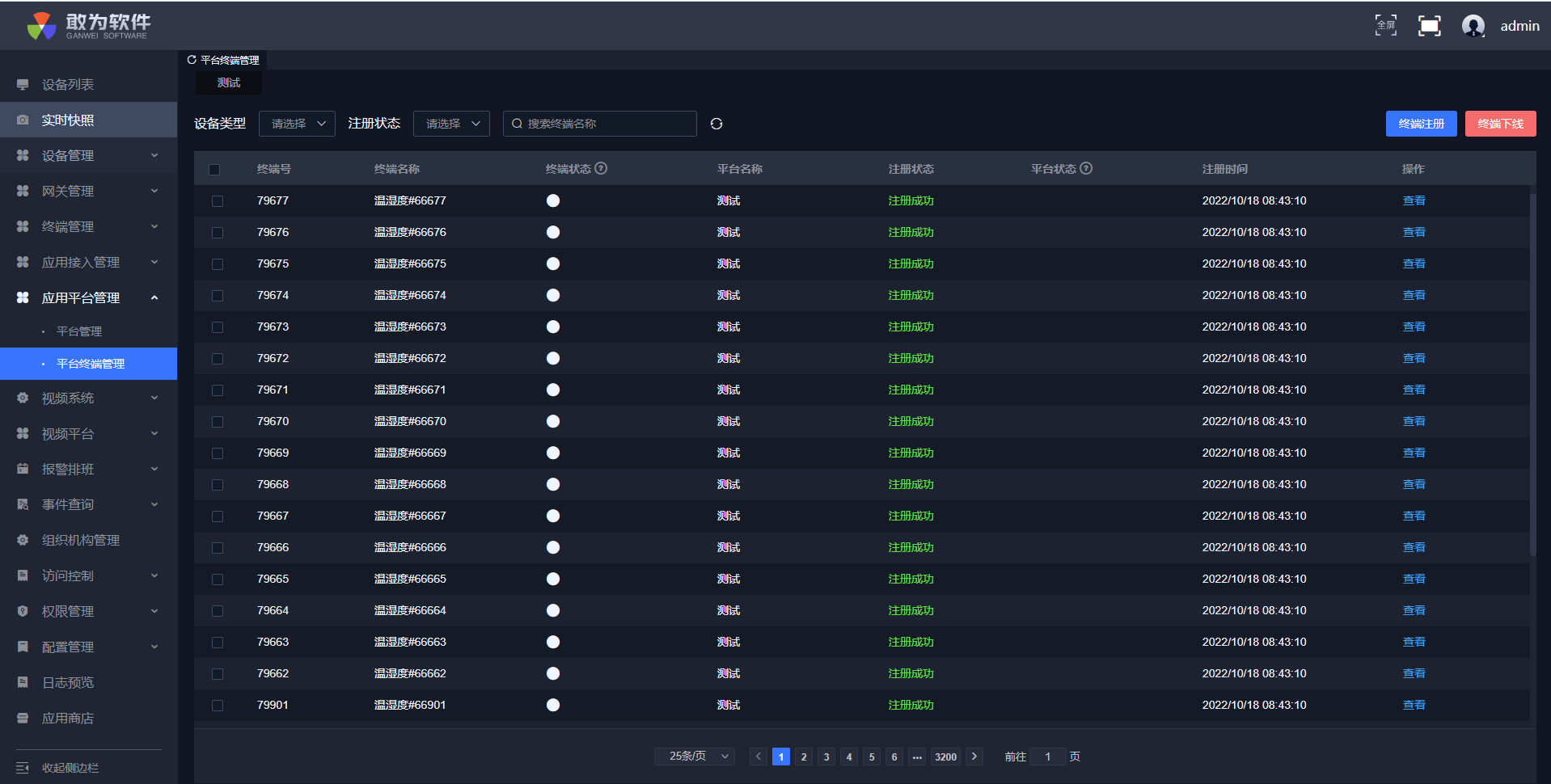

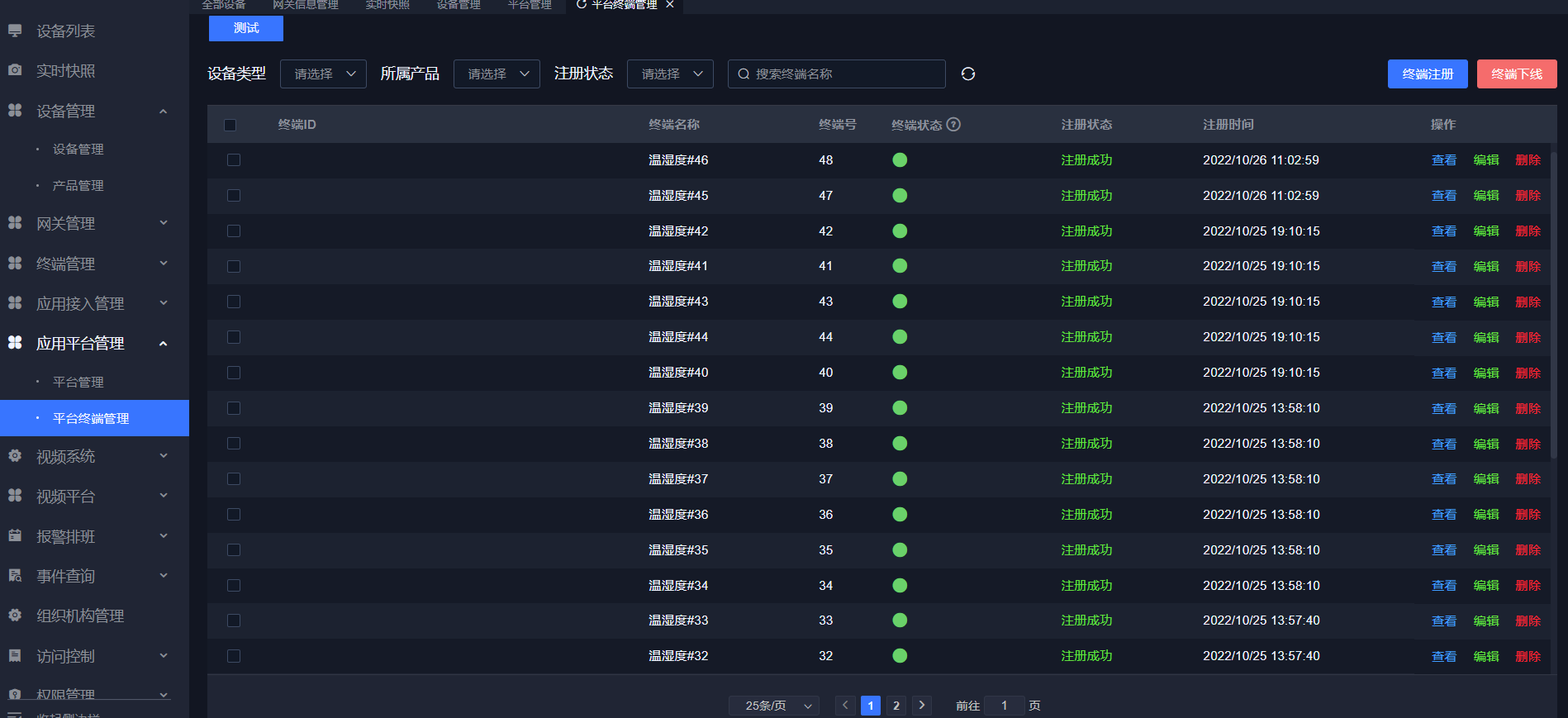

平台终端管理

可查看平台下的终端注册状态以及终端在线状态。
