平台架构及多级网络组网架构

IoTCenter平台整体架构

Web应用层

• 提供设备管理、应用组态、访客管理、组织管理、视频预览等功能，通过插件化基础设施和gRPC客户端与后端交互。

网关层

• gRPC服务端处理通信，License服务负责认证，任务引擎调度任务，插件服务引擎加载协议插件，报警与联动规则引擎处理告警逻辑。

数据层

• 支持PostgreSQL、MySQL、GaussDB、Kingbase、SQLite等多种数据库，Redis用于缓存和时序数据，实时数据缓存存储引擎支持任务与规则执行。

视频服务

• 提供视频流管理与预览功能，支持WebSocket、RTMP、RTSP、WebRTC等协议及H.264/H.265编码，集成ONVIF和GB28181标准接入摄像头。

设备接入层

• 通过协议插件与设备/子系统交互，实现命令下发与数据采集。

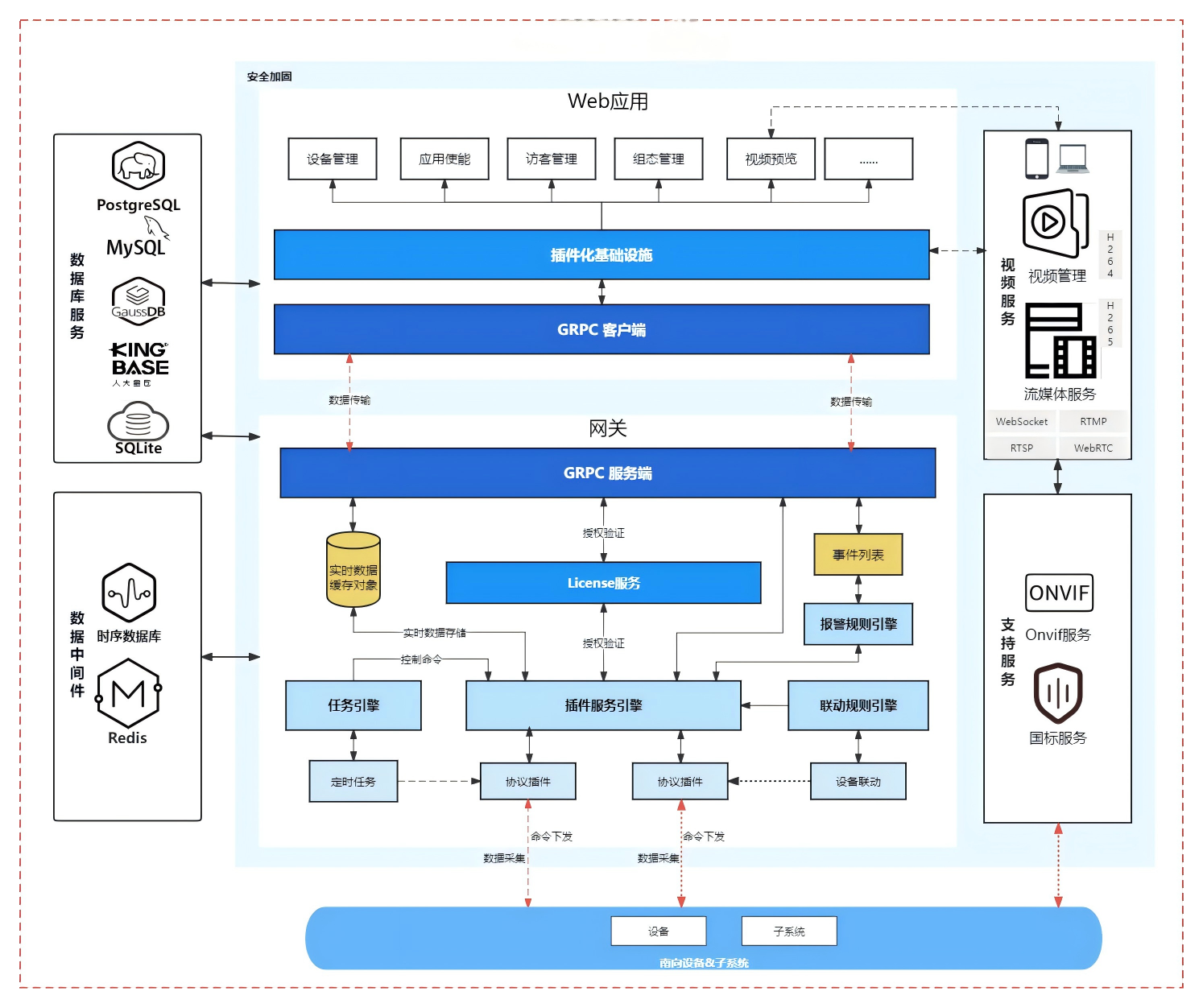

IoTCenter平台技术架构

Web 应用层

• 提供设备管理、组态、访客管理、组织管理、视频预览等功能
• 通过插件化基础设施与 gRPC 客户端与后端交互

网关层

• gRPC 服务端：与前端 gRPC 客户端通信，负责数据传输与认证
• License 服务：实现授权与认证管理
• 任务引擎：负责调度和执行任务
• 插件服务引擎：负责协议插件的加载、运行与设备控制
• 报警规则引擎 & 联动规则引擎：实现告警处理与联动逻辑

数据层

• 数据库服务：支持 PostgreSQL、MySQL、GaussDB、Kingbase、SQLite 等多种数据库
• 时序数据库/中间件：基于 Redis 实现缓存与快速数据访问
• 实时数据缓存存储引擎：为任务与规则引擎提供实时数据支持

视频服务

• 提供视频流管理及预览功能
• 支持 WebSocket、RTMP、RTSP、WebRTC 等协议，兼容 H.264/H.265 编码
• 支持 ONVIF、国标 GB28181 等协议，实现监控摄像头接入

设备接入层

• 通过协议插件与设备/子系统交互，支持命令下发与数据采集

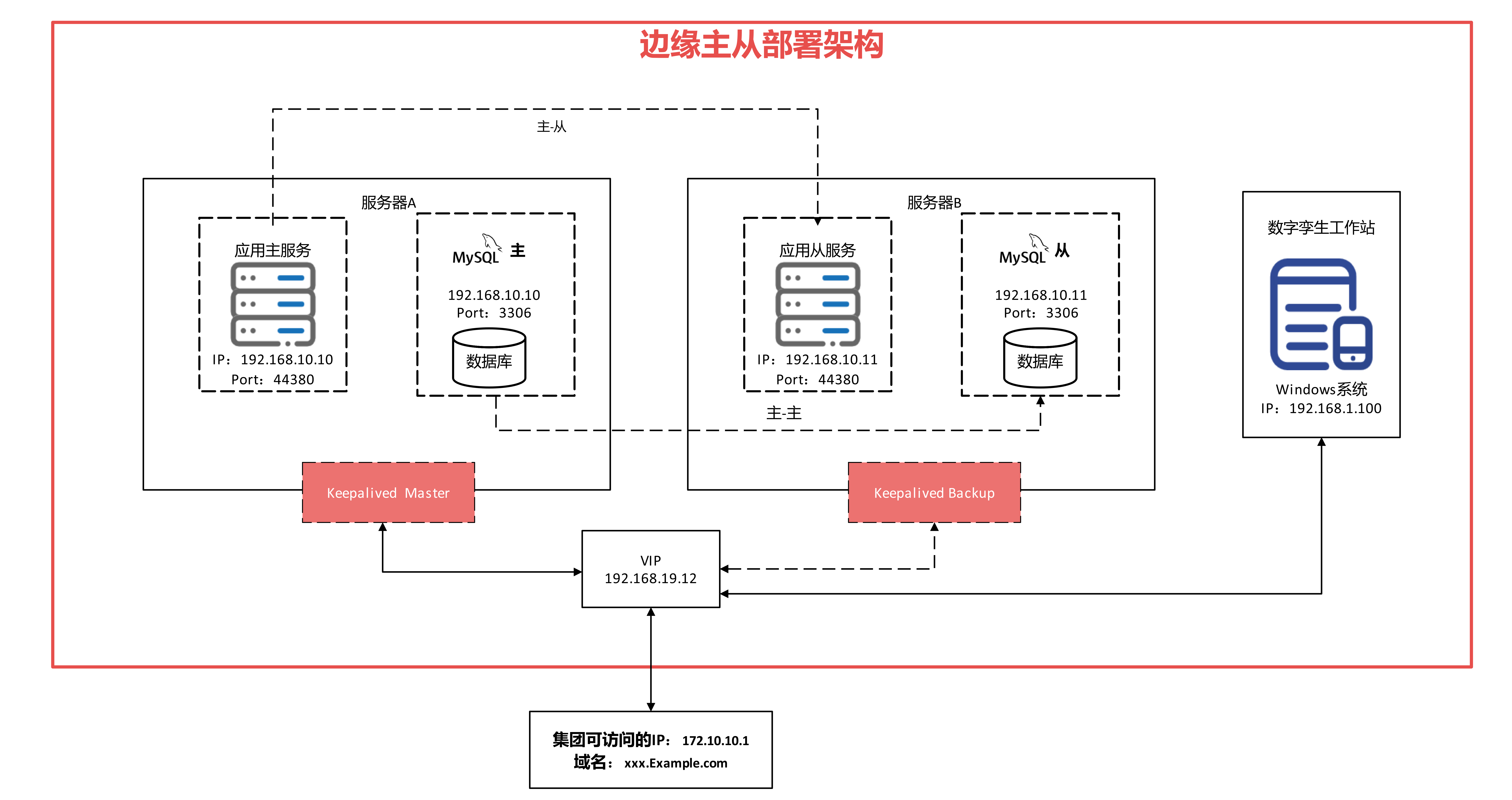

IoTCenter边缘主从部署架构

1. 高可用服务集群

• 由服务器A（主） 和服务器B（从） 组成，二者硬件配置对等。
• 通过 Keepalived 工具实现故障转移，并共同绑定一个虚拟IP（VIP: 192.168.19.12） 对外提供服务。客户端只需访问VIP，由Keepalived自动将流量导向当前的主服务器，实现业务无缝切换。
• 应用服务（Port: 44380）以主从模式运行，确保业务高可用。

2. 数据库层

• 采用 MySQL 主主复制（图中标注为“主主”），而非简单的主从。这意味着两台服务器的数据库互为主备，任何一方数据变更都会同步到另一方，极大提升了数据冗余和可用性。

3. 外部访问

• 外部的数字孪生工作站（Windows系统）通过一个固定的公网域名（xxx.Example.com）或特定IP（172.10.10.1）来访问内部的边缘集群服务，实现了从远程对边缘系统的监控与管理。

IoTCenter云边架构

架构分为两大层面：云端平台侧与边缘侧。

云端平台侧的核心是一个大规模、高可用的集群，部署于 10.10.128.0/24 专用网络。如图所示，该集群拥有海量服务节点，通过 IoTCenter Web 统一门户提供服务。这种设计确保了平台极高的处理能力、可靠性及弹性扩展水平，足以应对百万级设备接入和海量数据处理需求，是系统的“智慧大脑”与指挥中心。

边缘侧是部署于各业务现场（如工厂、园区）。其核心职责是就近采集设备数据、进行实时处理和本地控制，并将结果高效、安全地传输至云端平台。同时，边缘节点能确保在网络中断时仍能独立运行，并在恢复后续传数据，保障业务的连续性。

该架构实现了云边协同的最佳实践：边缘侧专注实时响应与本地化处理，云端聚焦全局数据整合、深度分析与决策，共同构建了一个稳定、高效、可扩展的物联网体系。
