协议插件开发

# 开发工具&环境

Visual Studio 2022
.NET Framework 6.0

# 开发流程

下面介绍开发一个协议插件的流程

注意

前置条件：本地IoTCenter平台已经部署完成。能够正常登录。
开源Demo地址：

 https://gitee.com/ganweicloud/GWDriverDemo.STD

# 1. 新建项目

操作步骤

首先在本地文件夹中，创建命名为 GwDllSample 的文件夹，并在该文件夹下创建src子文件夹。

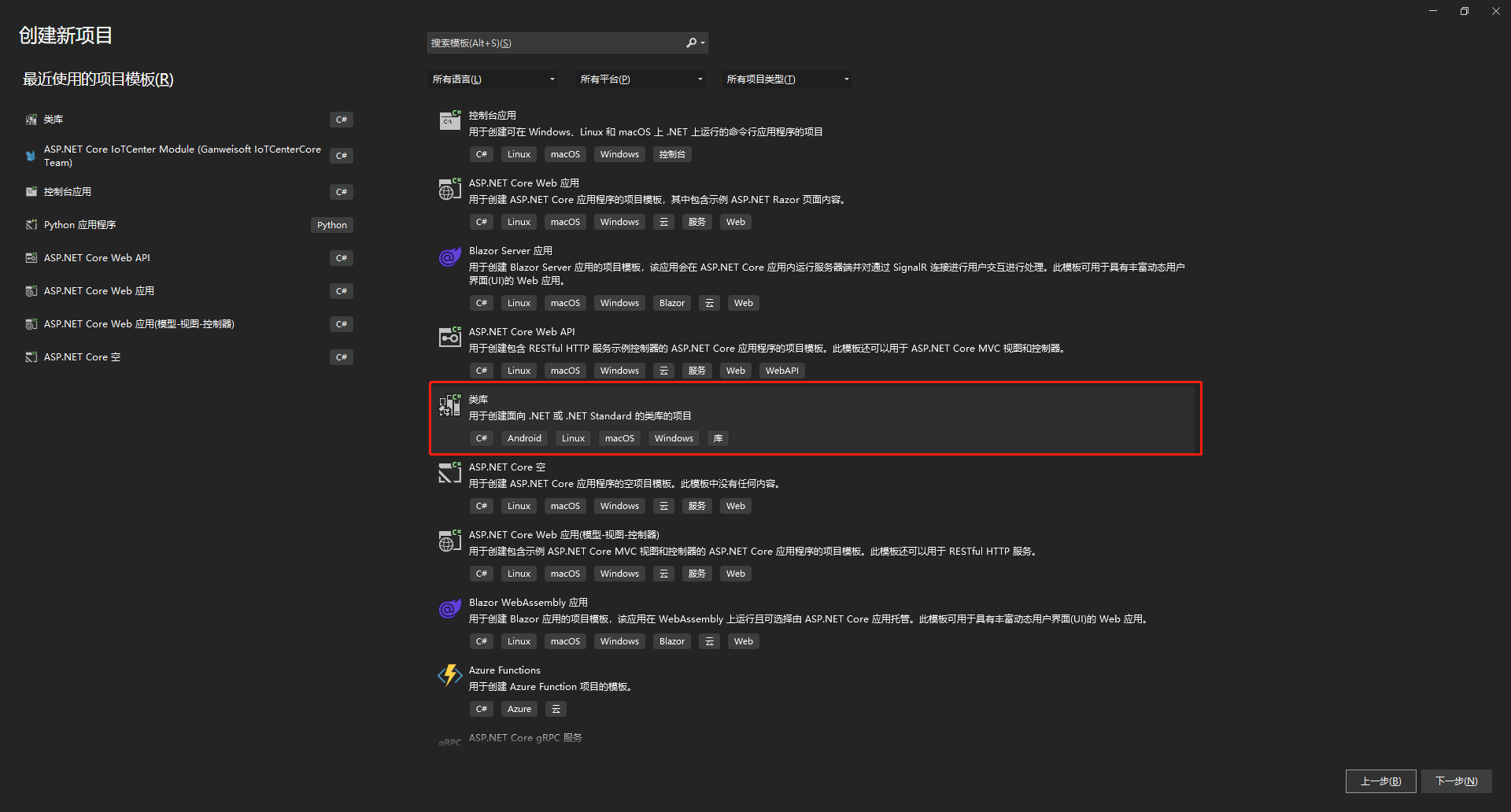

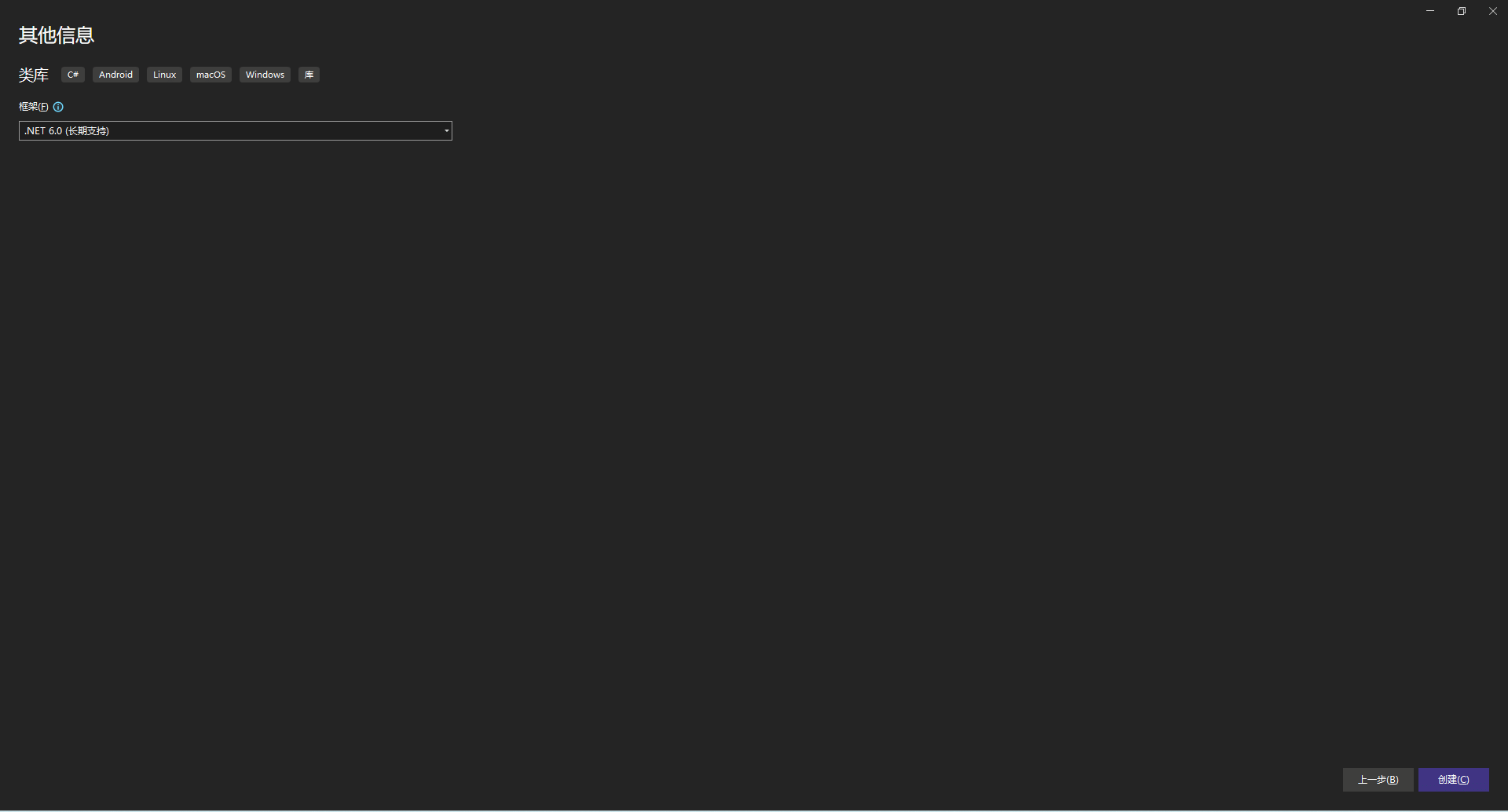

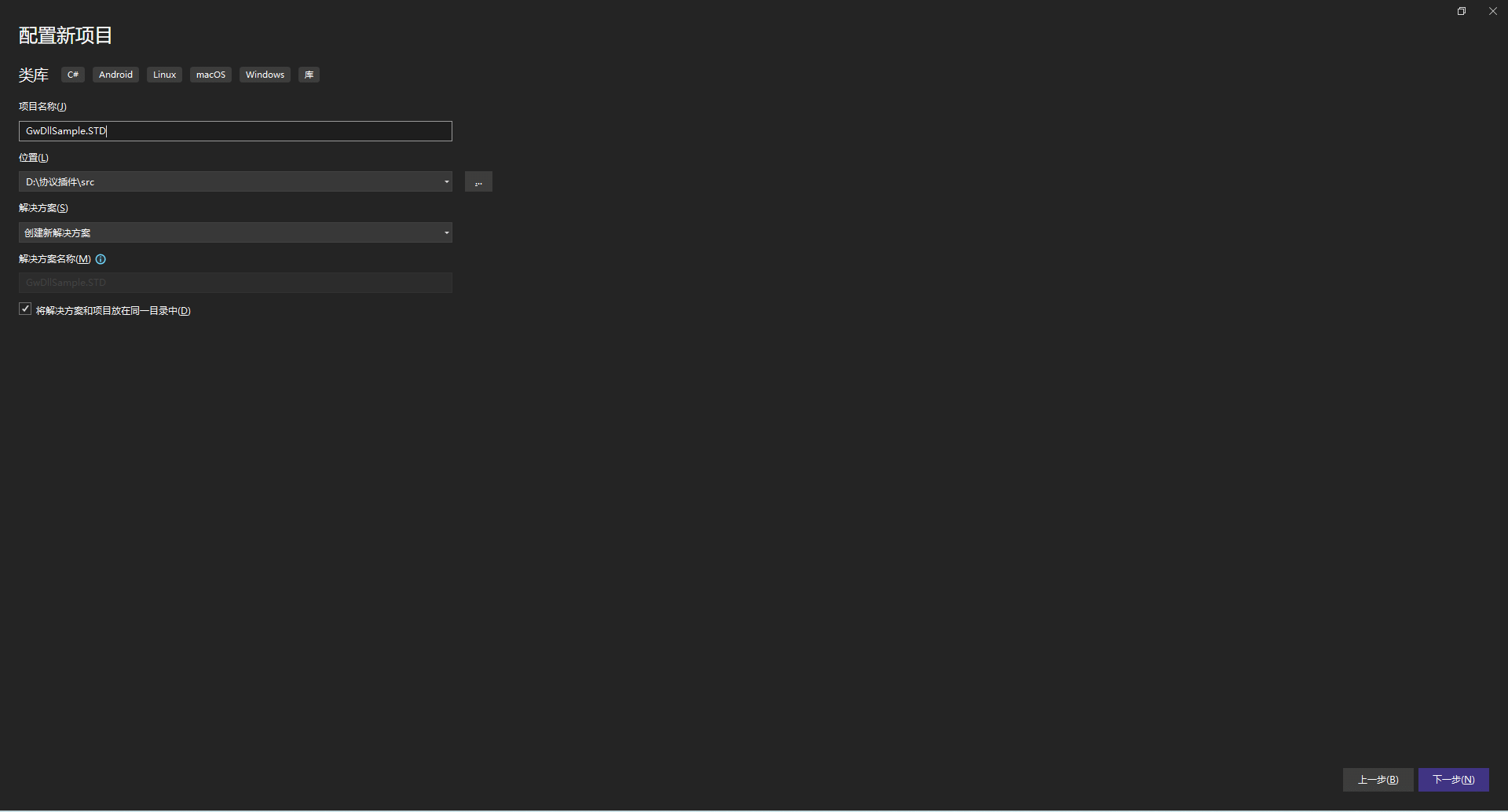

打开 Visual Studio 选择 新建项目，创建类库项目，其类型为面向.NET或.NET Standard的项目，其文件命名为GwDllSample.STD。将该文件保存在上述src文件夹下。

# 2. 创建入口类

创建CEquip类

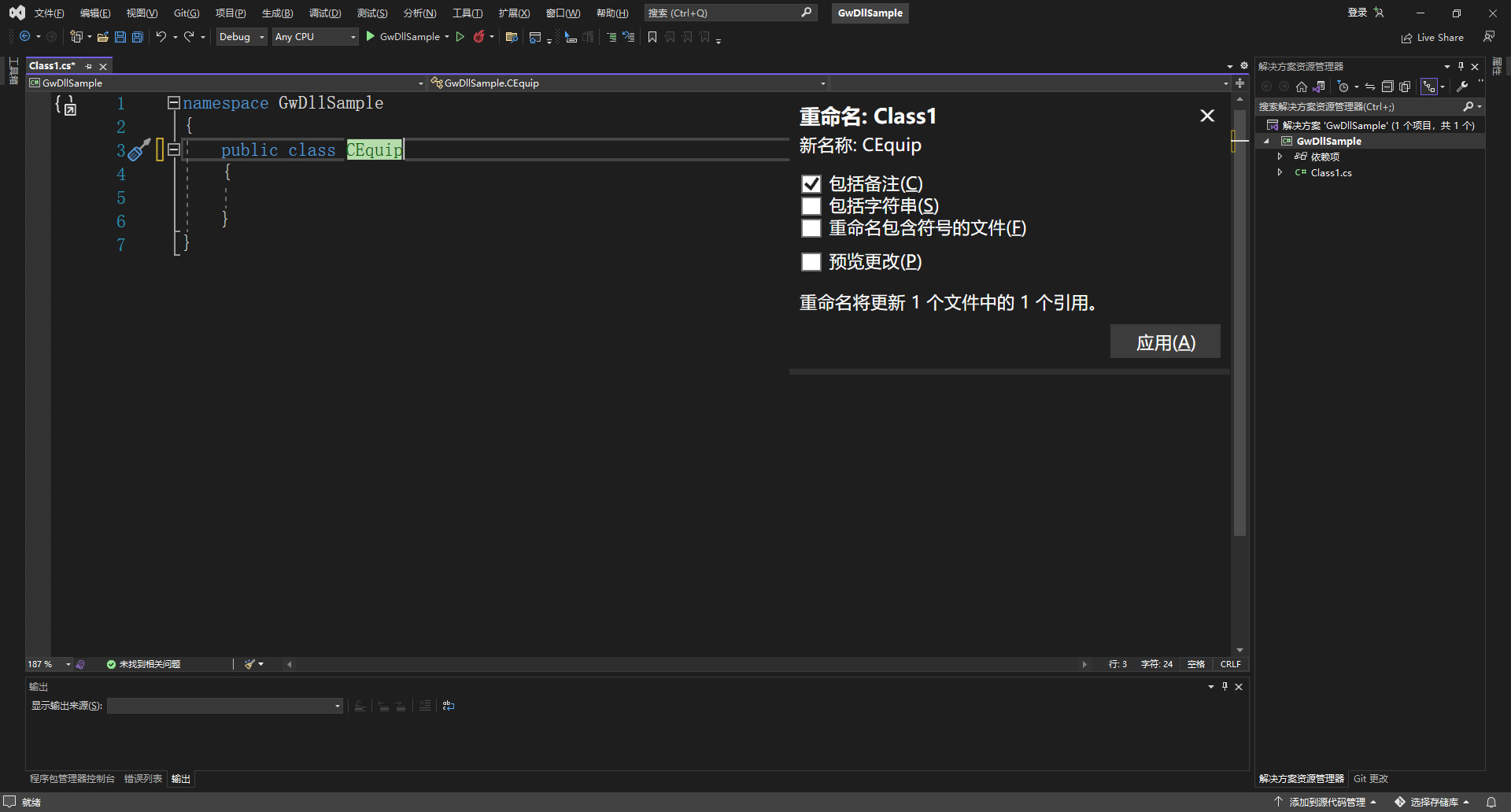

在该项目文件中，创建入口类，其类名为CEquip，由于VisualStudio在创建类库项目时已经默认创建了Class1的类文件，该文件改名为CEquip。

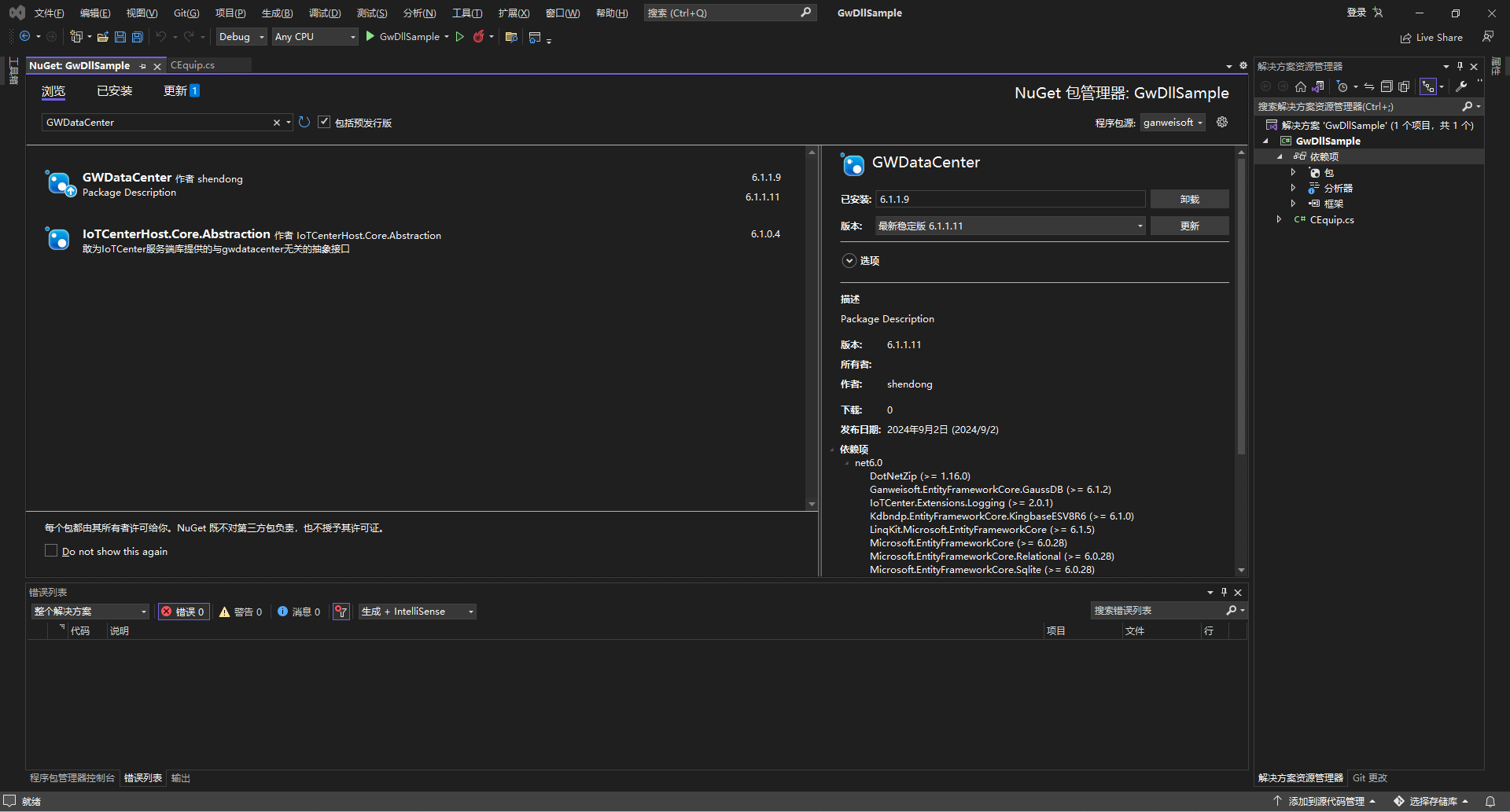

在项目文件右击，选择NuGet包管理器，添加ganweisoft的程序包源服务器，并安装GWDataCenter包，包版本为所部署的IoTCenter平台bin目录下的GWDataCenter.dll的版本。

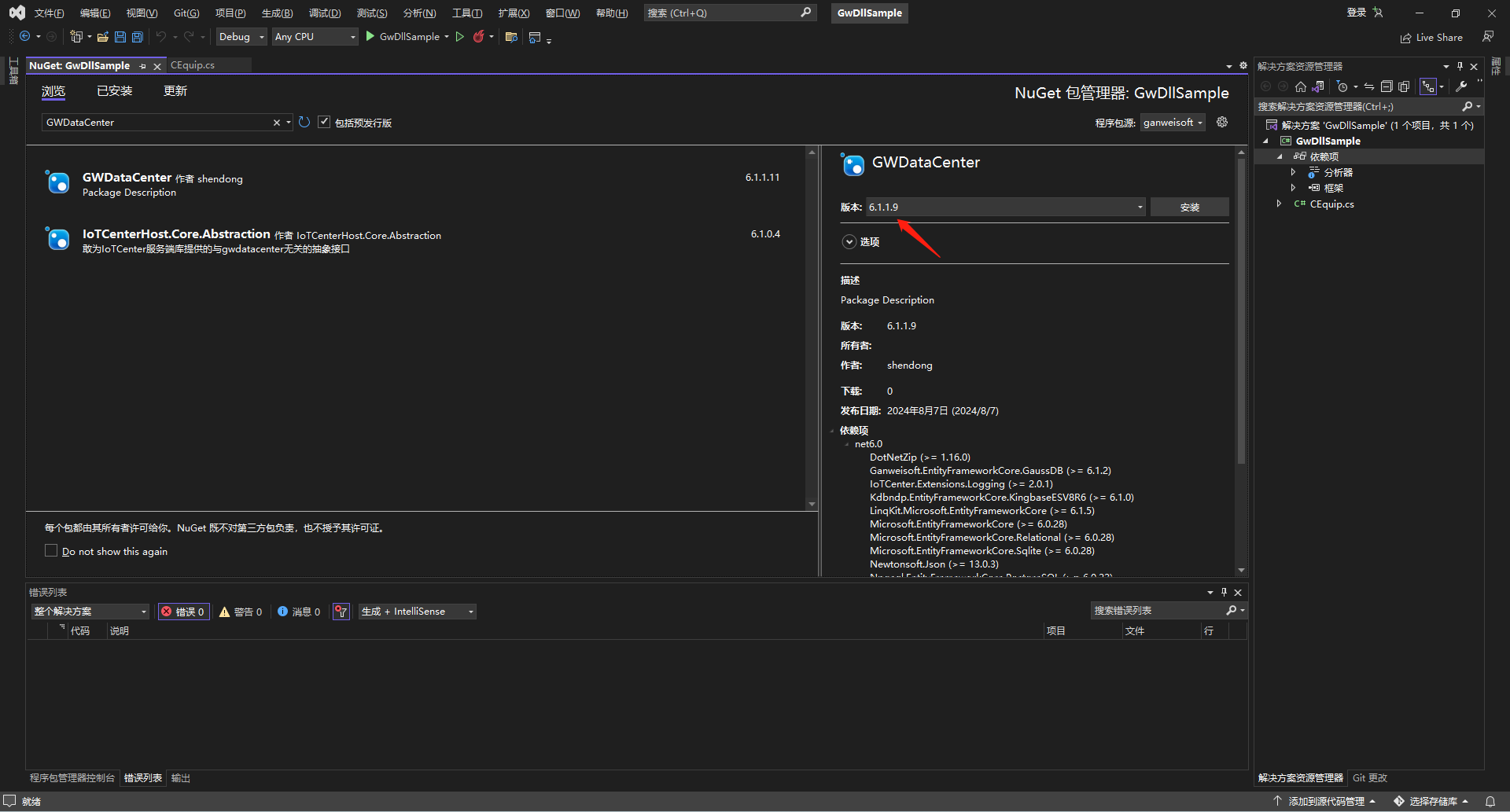

安装GWDataCenter包。

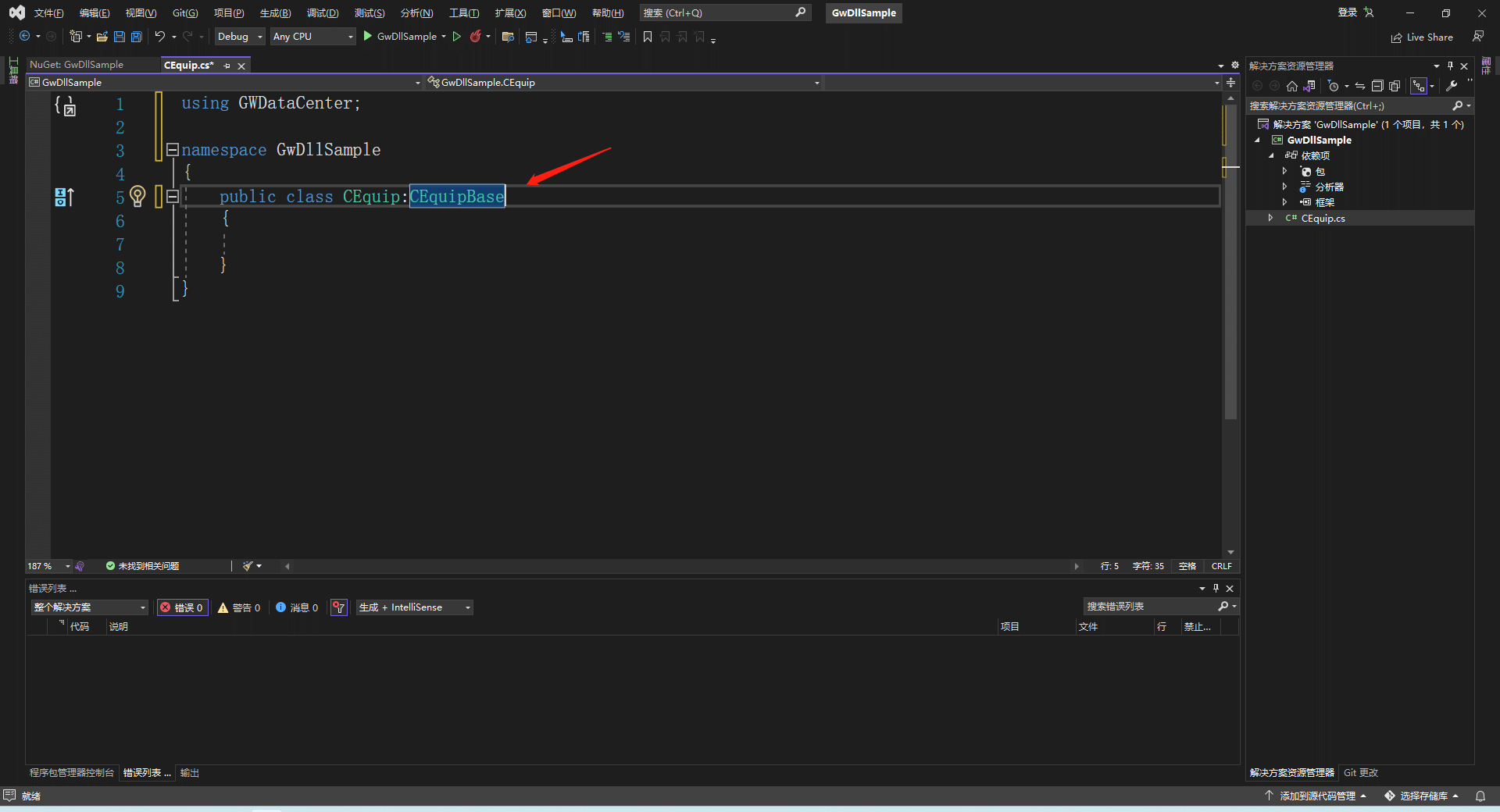

继承CEquipBase类

注意

CEquip 类为固定命名必须按规范，如有任何不同，都可能导致程序无法正常加载。

# 3. 示例代码

示例代码为根据设备配置的最大值与最小值获取随机数

示例代码

将示例代码覆盖到CEquip类文件中。

using GWDataCenter;
using GWDataCenter.Database;

namespace GwDllSample
{
   public class CEquip : CEquipBase
   {

       /// <summary>
       /// 设备通信间隔时间
       /// </summary>
       private int _sleepInterval = 0;
       /// <summary>
       /// 初始化设备相关参数
       /// 在界面添加完成后，会进入到该方法进行初始化
       /// 之后再界面修改连接参数后，会再一次进入该方法。
       /// </summary>
       /// <param name="item">equip表对象属性</param>
       /// <returns></returns>
       public override bool init(EquipItem item)
       {
           /*
      item.Equip_addr 设备地址
      解释：通常存放设备的唯一标识或者设备的连接地址。这里需要根据具体的协议来区分，如果一对一的直连设备

      item.communication_param 设备连接参数
      解释：通常存放设备的连接信息，具体由当前协议插件来约定，在配置文档中写明即可。

      item.Local_addr 通讯端口（也叫通讯线程），任意字符，不宜过长。
      解释：在Equip表，你可能会发现不少设备的Local_addr字段可能都是空的，也可能都是一个具体的字符串。
      我们按照该字段的值进行Group By归类后，就得到了同一个值的设备数量有多少个，这个就代表一个线程管控了多少个设备。

      item.communication_time_param
      解释：在设备线程组里面，一个设备多久通信一次，即多久采集一次数据，单位毫秒。
      如果communication_time_param职能比较多，也可以将多个参数的拼接，此时需要自行处理拆分后再转换。
      配置举例：假设1个线程管控10个设备，要求每个设备每秒采集一次数据，那么这个字段的值应不大于100毫秒。其他场景同理计算即可。

      item.Reserve2 设备自定义参数
      解释：一般一些连接参数较多，需要规范化存储时，可以将属性放到自定义参数中，直观一些。当然也可以使用其他字段去拼接起来，但不建议这样做。
      在6.1版本中，该字段在数据库中存储的值为一个JSON格式的数据。
      在低版本中可以按照JSON格式来存储这个数据。
       */

           //获取设备连接通讯的间隔时间。
           _ = int.TryParse(item.communication_time_param, out _sleepInterval);

           /*
           在构造连接参数数，根据实际情况，以下展示一个连接参数模型的赋值。
           如果连接参数简单，也可以使用自定义连接参数，直接使用communication_param更好，减少配置项，这里需要开发人员自己确定好。

            /*if (!string.IsNullOrWhiteSpace(item.Reserve2))
           {
               var dictParams = JsonConvert.DeserializeObject<Dictionary<string, string>>(item.Reserve2);
               _connectionConfig = new ConnectionConfig
               {
                   ServerUrl = item.Equip_addr,
                   UserName = dictParams.TryGetValue("UserName", out var userName) ? userName : string.Empty,
                   Password = dictParams.TryGetValue("Password", out var password) ? password : string.Empty,
                   CertificatePath = dictParams.TryGetValue("CertificatePath", out var certPath) ? certPath : string.Empty,
                   CertificatePwd = dictParams.TryGetValue("CertificatePwd", out var certPwd) ? certPwd : string.Empty,
               };

               //我们可以定义多个事件名称的级别，命名方式如DefaultEventMessageLevel，如果未取到，默认值给0，但最好要区分好，因为使用0的事件级别很多场景都使用。
               _ = int.TryParse(dictParams.TryGetValue("DefaultEventMessageLevel", out var defaultEventMessageLevelStr) ? defaultEventMessageLevelStr : "0", out _defaultEventMessageLevel);
           }*/

           return base.init(item);
       }

       /// <summary>
       /// 设备连接初始化
       /// 对于设备的连接地址，连接账号密码发生更改后，可以进行重连。
       /// </summary>
       /// <returns></returns>
       public override bool OnLoaded()
       {
           //TODO 这里可以写于设备连接的具体代码了。根据_connectionConfig连接参数，去创建自己的连接对象。
           //ConnClientManager.Instance.CreateClientSession(_connectionConfig);
           //返回默认值
           return base.OnLoaded();
       }

       /// <summary>
       /// 获取设备状态及实时数据
       /// 注意要控制好该方法不要出异常，否则会出现设备一直处于初始化状态中
       /// </summary>
       /// <param name="pEquip">设备基类对象</param>
       /// <returns></returns>
       public override CommunicationState GetData(CEquipBase pEquip)
       {
           //通过等待间隔时间，来达到多久取一次的。
           if (_sleepInterval > 0)
               base.Sleep(_sleepInterval);

           //当然开发者也可以在此次在增加相关业务逻辑。

           //获取当前连接地址的状态
           //var equipStatus = ConnClientManager.Instance.GetClientSessionStatus(_connectionConfig.ServerUrl);

           //如果连接状态正常，设置为在线
           /*if (equipStatus)
           {
               //只有在线是才采集数据
               _currentValue = ConnClientManager.Instance.GetCurrentValues(_connectionConfig.ServerUrl, pEquip.m_equip_no);
               return CommunicationState.ok;
           }
           else
           {
               //否则设置离线
               return CommunicationState.fail;
           }*/

           return base.GetData(pEquip);
           }

           /// <summary>
           /// 遥测点设置
           /// </summary>
           /// <param name="r">ycp表对象属性(不是全部)</param>
           /// <returns></returns>
      public override bool GetYC(YcpTableRow r)
       {
           /*
     注意：在此处最好不用打印日志，因为这里会产生大量的日志，如果需要调试某个点位时，可以在自定义参数里面加参数，针对固定的遥测进行日志调试。
     r.main_instruction 操作命令，如EquipCurrentInfo
     r.minor_instruction 操作参数,如Temperature，Humidness等
     r.Reserve2 自定义参数，以json结构存储，同设备的自定义参数一样。

     在给遥测赋值时提供了诸多方法，支持单个类型，多元组类型，可以根据实际需要使用。
     SetYCData(YcpTableRow r, object o);
     SetYCDataNoRead(IQueryable<YcpTableRow> Rows);
     SetYcpTableRowData(YcpTableRow r, float o);
     SetYcpTableRowData(YcpTableRow r, (double, double, double, double, double, double) o);
     SetYcpTableRowData(YcpTableRow r, string o);
     SetYcpTableRowData(YcpTableRow r, int o);
     SetYcpTableRowData(YcpTableRow r, double o);
     SetYcpTableRowData(YcpTableRow r, (double, double, double, double, double, double, double) o);
     SetYcpTableRowData(YcpTableRow r, (double, double) o);
     SetYcpTableRowData(YcpTableRow r, (DateTime, double) o);
     SetYcpTableRowData(YcpTableRow r, (double, double, double, double) o);
     SetYcpTableRowData(YcpTableRow r, (double, double, double, double, double) o);
     SetYcpTableRowData(YcpTableRow r, (double, double, double) o);
         */

           /* 实时数据示例代码，可以根据自己的业务进行处理*/

           var random = new Random();


           //  if (_currentValue == null) return true;
           try
           {
               //此处的Key值需要根据实际情况去处理。如果构造实时数据缓存字典是需要由开发去定义。
               //总的来说，按照设备+遥测遥信的方式构造缓存数据是比较合理的。
               switch (r.main_instruction.ToLower())
               {
                   case "num":
                       var intResult = random.Next((int)r.yc_min, (int)r.yc_max);
                       SetYCData(r, intResult);
                       break;
               }
           }
           catch (Exception ex)
           {
               SetYCData(r, "测点赋值出现异常，请查看日志");
               DataCenter.Write2Log($"记录报错日志:{ex}", LogLevel.Error);
           }

           return true;
       }

       /// <summary>
       /// 遥信点设置
       /// </summary>
       /// <param name="r">yxp表对象属性(不是全部)</param>
       /// <returns></returns>
       public override bool GetYX(YxpTableRow r)
       {
           /*
               注意：在此处最好不用打印日志，因为这里会产生大量的日志，如果需要调试某个点位时，可以在自定义参数里面加参数，针对固定的遥测进行日志调试。
               r.main_instruction 操作命令，如EquipCurrentInfo
               r.minor_instruction 操作参数,如Temperature，Humidness等
               r.Reserve2 自定义参数，以json结构存储，同设备的自定义参数一样。

               在给遥测赋值时提供了诸多方法，支持bool、string类型，正常使用bool就够了，特殊情况可自行处理。
               SetYXData(YxpTableRow r, object o);
               SetYxpTableRowData(YxpTableRow r, string o);
               SetYxpTableRowData(YxpTableRow r, bool o);
            */

           /* 实时数据示例代码，可以根据自己的业务进行处理*/
           try
           {
               var random = new Random();
               switch (r.main_instruction.ToLower())
               {
                   //随机生成整数，并判断是否为偶数
                   case "boolean":
                       var boolResult = random.Next() % 2 == 0;
                       SetYXData(r, boolResult);
                       break;
               }
           }
           catch (Exception ex)
           {
               SetYXData(r, "遥信赋值出现异常，请查看日志");
               DataCenter.Write2Log($"记录报错日志:{ex}", LogLevel.Error);
           }
           return true;
       }

       /// <summary>
       /// 事件发布
       /// 如门禁设备的一些通行记录数据。
       /// 如果对事件记录实时性有非常高的要求，可以接收到事件后直接转。
       /// </summary>
       /// <returns></returns>
       public override bool GetEvent()
       {
           //从当前设备连接中获取事件列表
           //_currentEvents = ConnClientManager.Instance.GetCurrentEvents(_connectionConfig.ServerUrl, this.m_equip_no);
           //if (_currentEvents == null) return true;

           //假设_currentEvents对象每次都是新的数据，不存在旧数据,需开发者自行处理好.
           //foreach (var eventItem in _currentEvents)
           //{
           //EquipEvent中的事件级别根据当前事件名称定义好的级别。便于北向上报数据时的甄别。
           //var evt = new EquipEvent(JsonConvert.SerializeObject(eventItem), "可以自定义的消息格式", (MessageLevel)_defaultEventMessageLevel, DateTime.Now);
           //EquipEventList.Add(evt);
           //}
           //_currentEvents = null; //循环完成后，将事件记录置空，避免下次重复产生相同的事件.
           return base.GetEvent();
       }


       /// <summary>
       /// 设备命令下发
       /// </summary>
       /// <param name="mainInstruct">操作命令</param>
       /// <param name="minorInstruct">操作参数</param>
       /// <param name="value">传入的值</param>
       /// <returns></returns>
       public override bool SetParm(string mainInstruct, string minorInstruct, string value)
       {
           /*
           注意：建议在此处打印日志，便于记录由平台执行命令的情况，用于追溯命令下发情况。
           mainInstruct 操作命令，如：Control
           minorInstruct 操作参数,如：SetTemperature，SetHumidness
           value 命令下发的参数值，如：22
           */

           //获取设备实际执行的结果
           //dynamic controlResponse = ConnClientManager.Instance.WriteValueAsync(_connectionConfig.ServerUrl, mainInstruct, value);

           //将执行结果对象转换成json字符串
           //var csResponse = JsonConvert.SerializeObject(controlResponse);

           //给当前设置点赋值响应内容，用于北向转发时告知设备实际执行结果
           //this.equipitem.curSetItem.csResponse = csResponse;

           //记录执行传参及响应结果到日志中，便于追溯。
           //string logMsg = string.Format("命令下发参数,设备号：{0}，mainInstruct：{1}，minorInstruct：{2}，value：{3},下发执行结果：{4}",
           //this.equipitem.iEquipno, mainInstruct, minorInstruct, value, csResponse);
           //DataCenter.Write2Log(logMsg, LogLevel.Warn);

           //根据设备执行状态，返回状态，对于发布订阅模式可直接返回true，在相关地方做好日志记录即可。
           //if (controlResponse.Code == 200) return true;
           //else return false;
           return base.SetParm(mainInstruct, minorInstruct, value);
       }
   }
}

右击解决方案->生成解决方案。

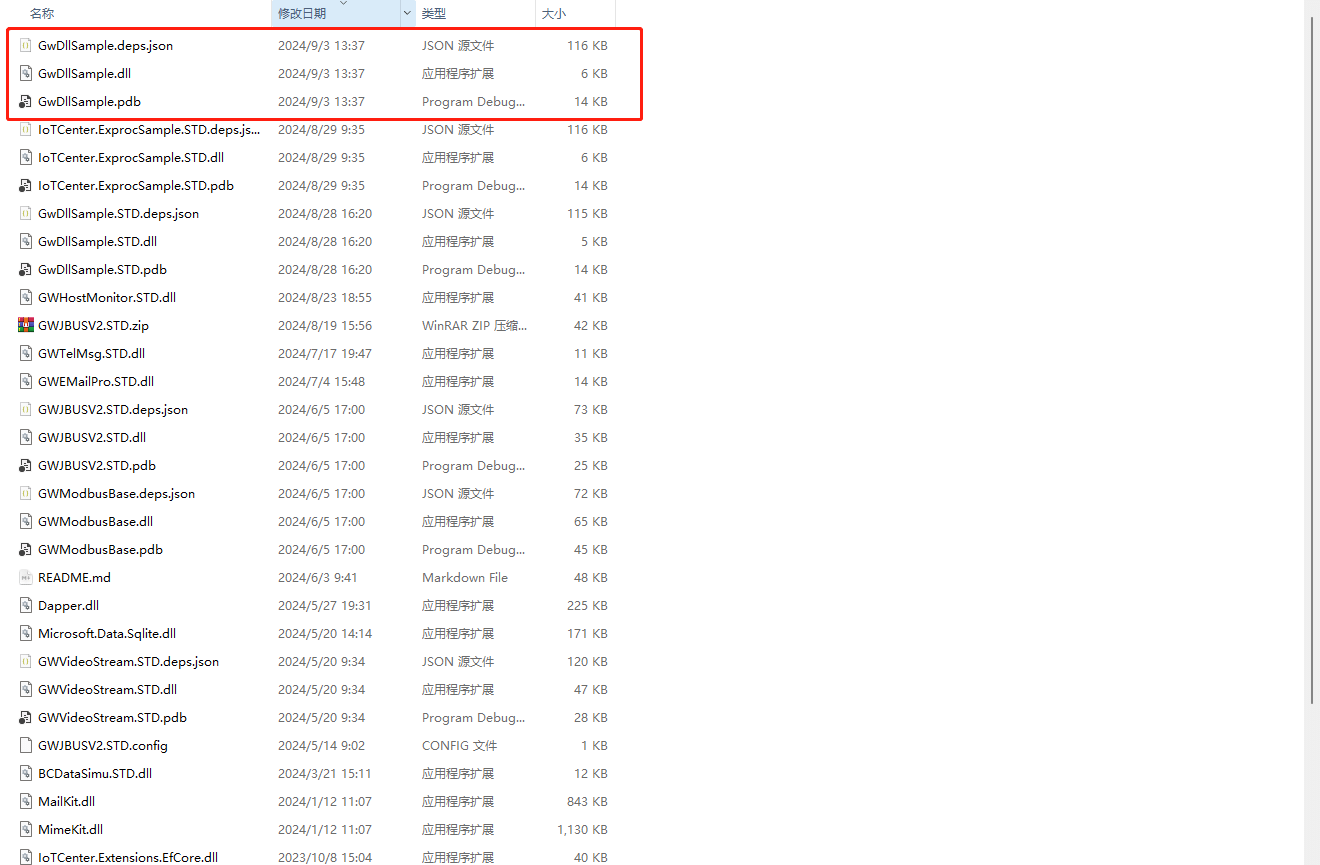

将生成的文件拷贝到D:\ganwei\IoTCenter\dll目录下。

注意

在NuGet服务中安装GWDataCenter包之前需要先配置好本地的NuGet服务

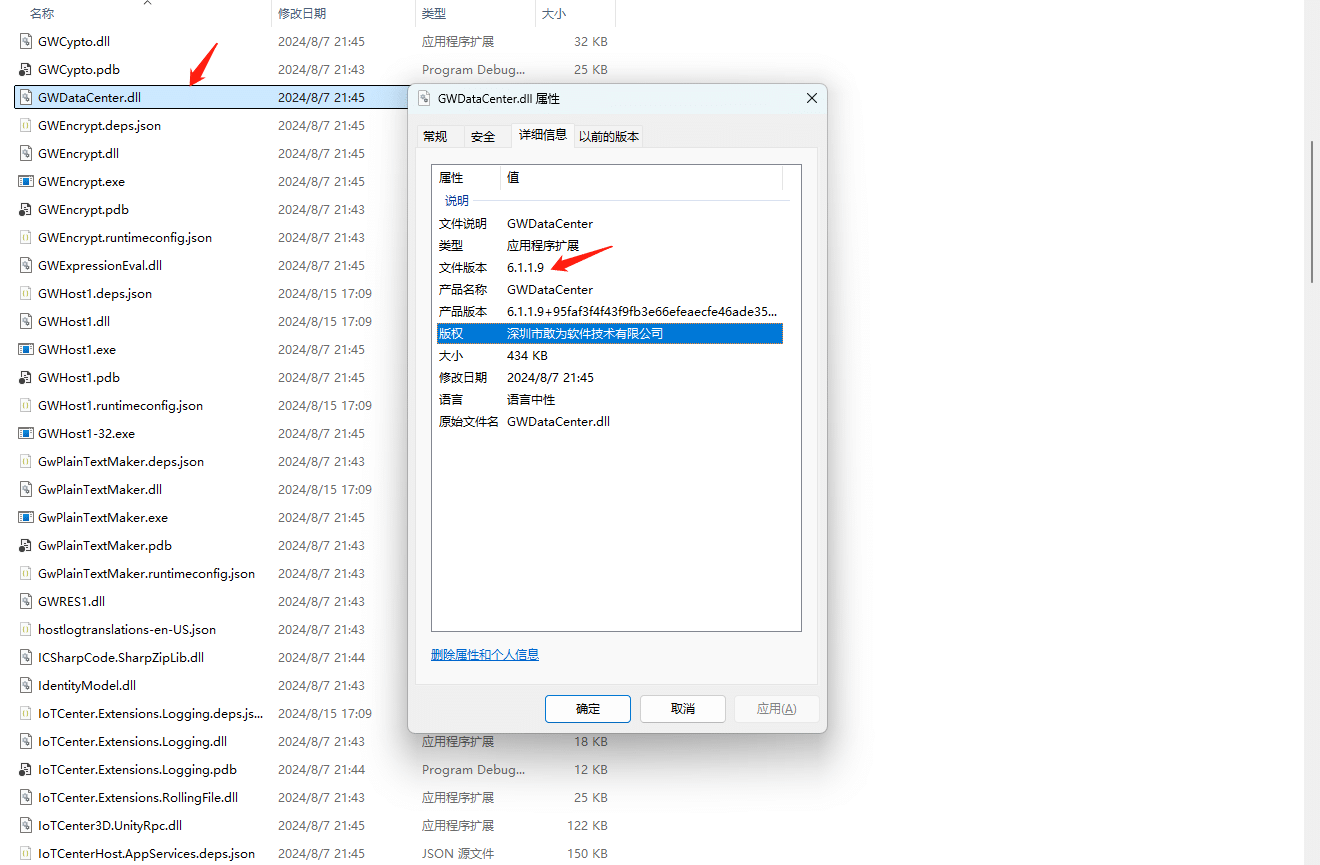

此处安装的GWDataCenter包的版本不能大于所部署的IoTCenter平台bin目录下的GWDataCenter.dll的版本，否则在该IoTCenter平台使用该协议插件会报错。
将生成的文件拷贝到D:\ganwei\IoTCenter\dll目录下且平台为不安全模式。IoTCenter 平台才会加载该插件。(安全模式下只加载从应用商店安装的插件,手动拷贝的插件不会进行加载)

# 4. 配置设备

配置设备

在完成协议插件发布后,还需在IoTCenter中配置产品，以便完成设备的加载过程。

开启IoTCenter平台服务，并登录。

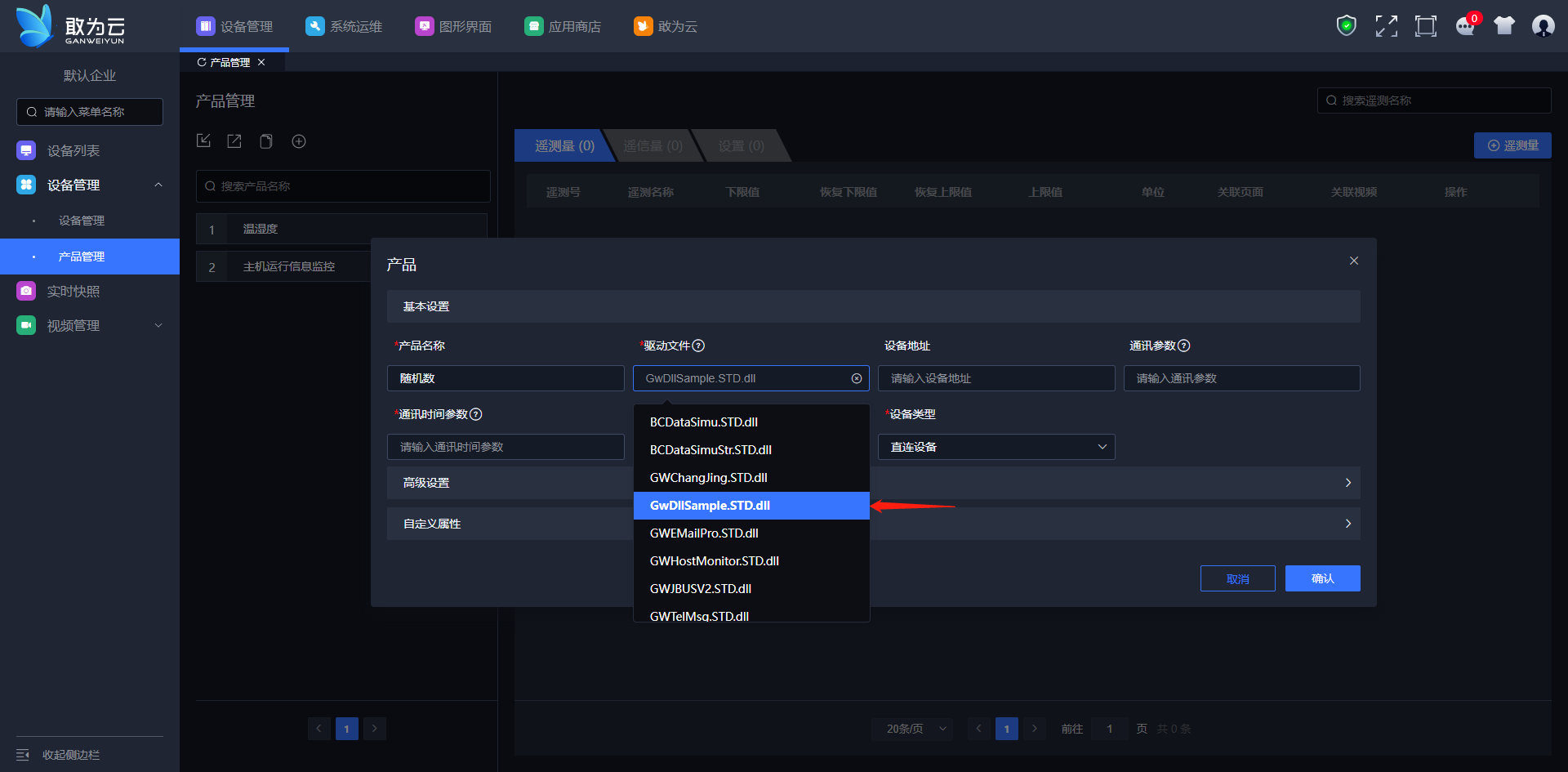

在IoTCenter平台中配置产品示例插件，并配置测点。

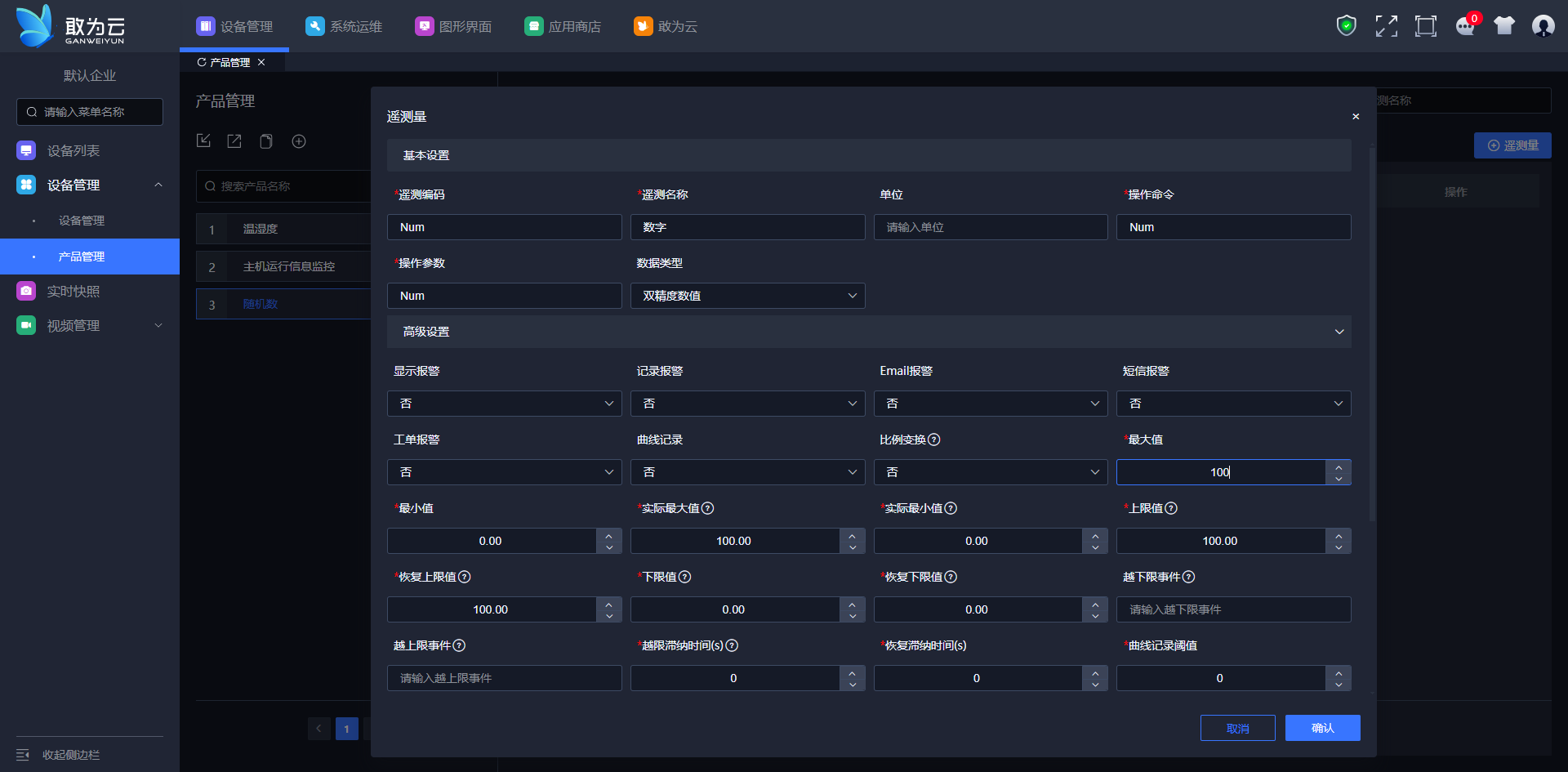

添加遥测

添加遥信

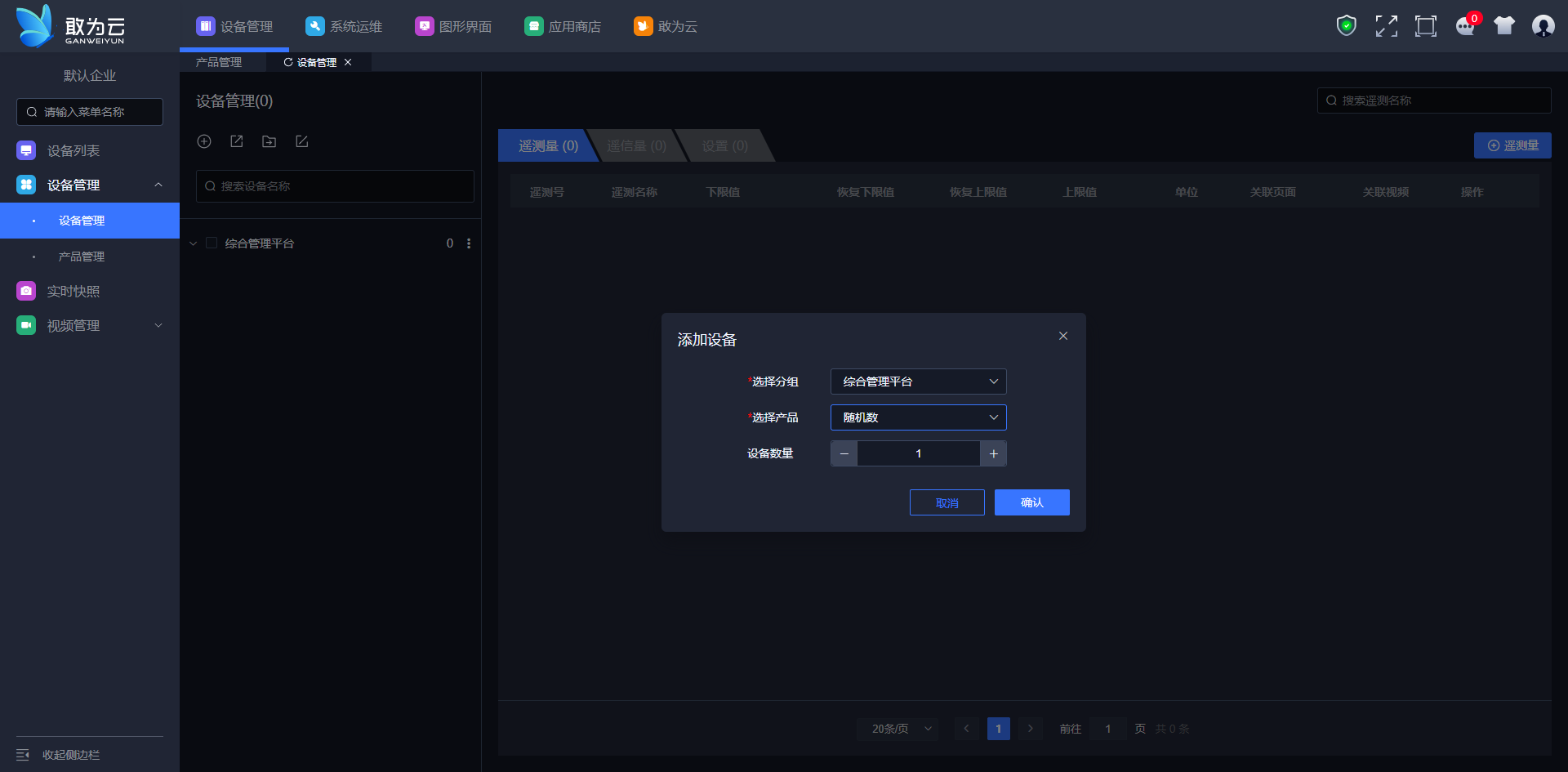

基于产品创建设备。

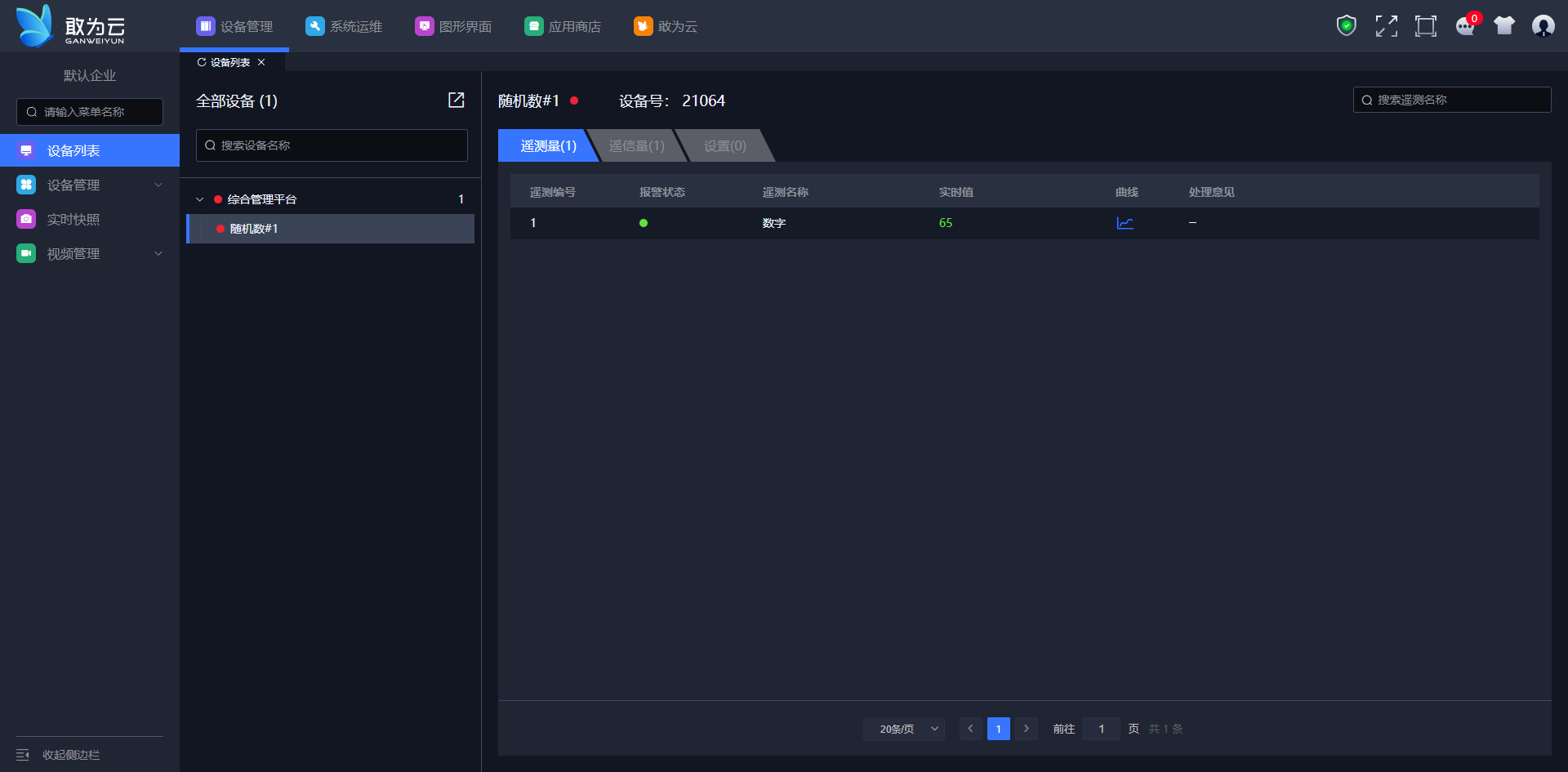

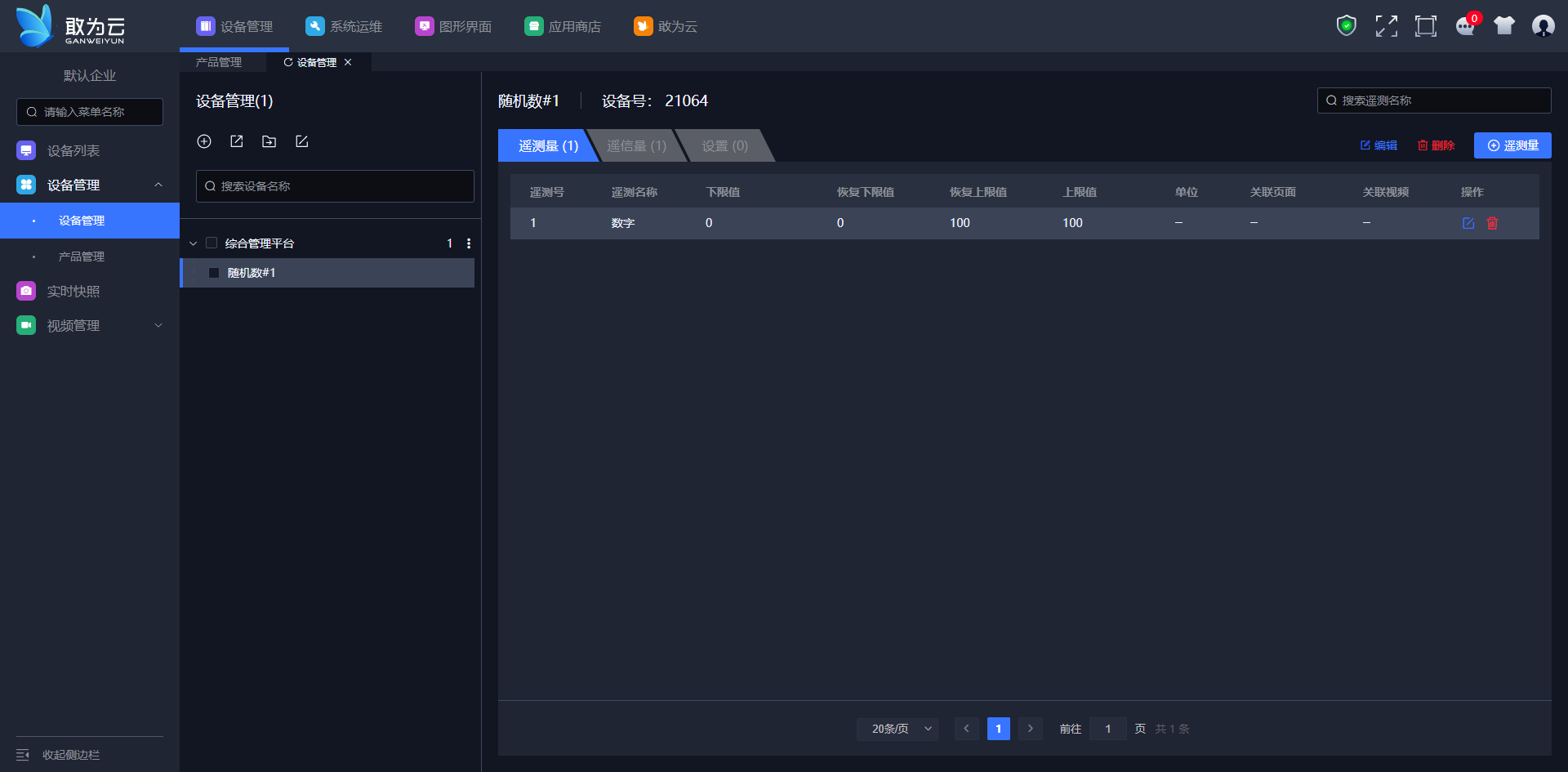

在设备列表中查看设备运行的情况。

# 5. 附加调试

附加调试

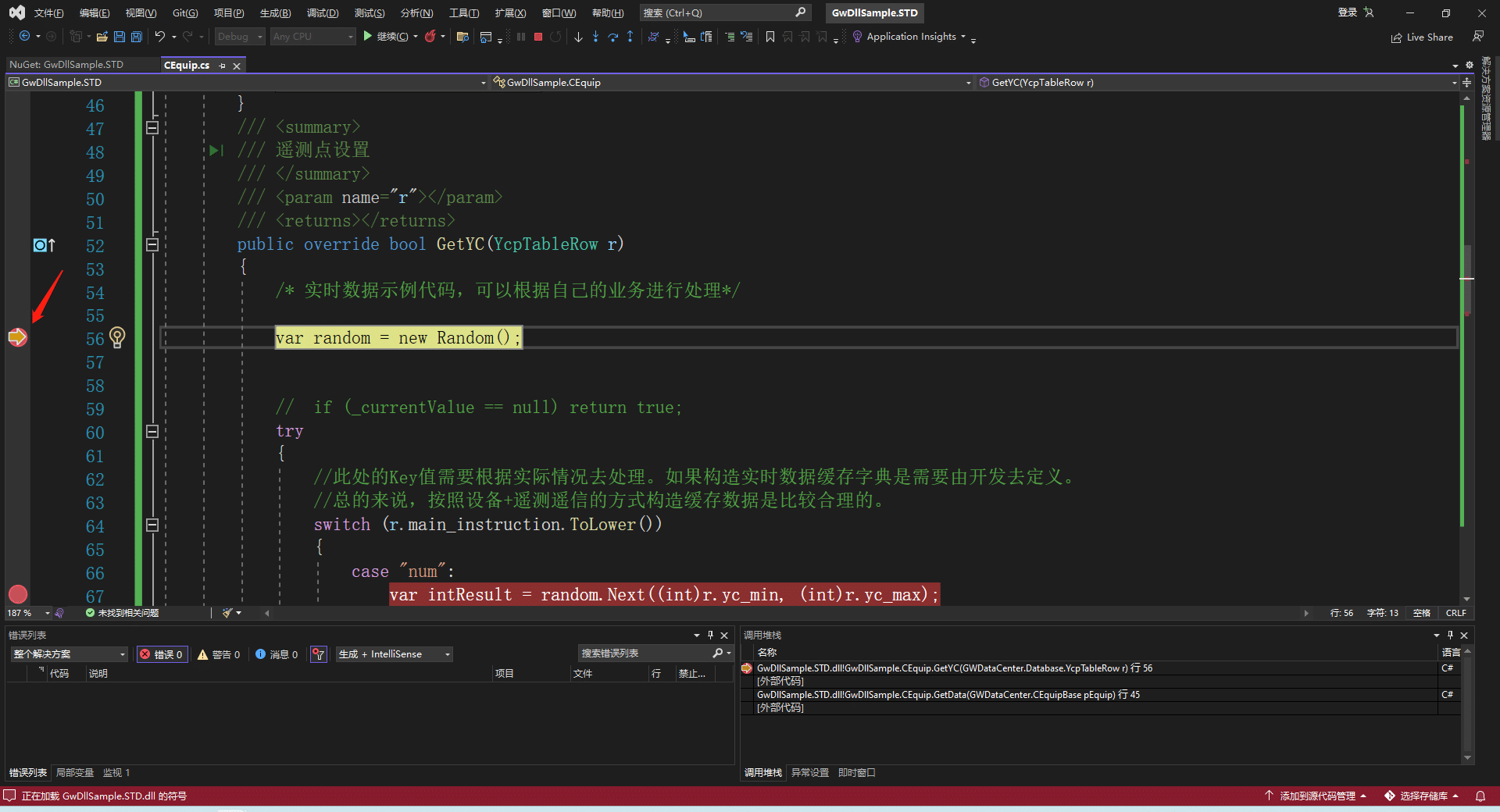

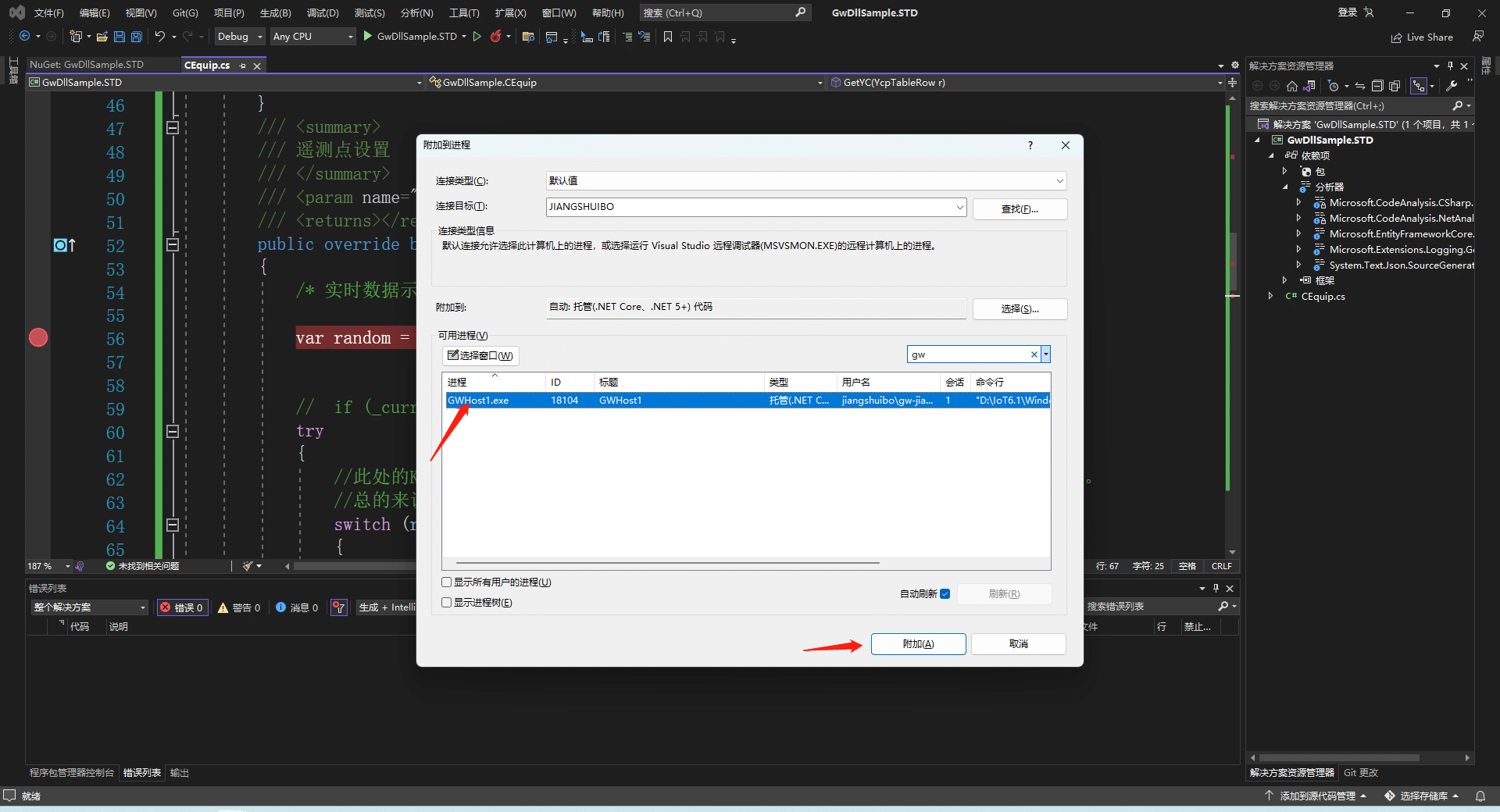

如果我们想对代码进行调试，可以通过点击调试->附加到进程（快捷键为ctrl+a+p）功能进行调试。协议插件运行的宿主进程，在windows下为GWHost1.exe，在linux下为GWHost1.dll。

# 如何高效采集设备数据

如何提高通讯效率，什么样的协议驱动需要做设备拆分。

某个协议通过一个服务地址，就可以将所有数据进行传输，如OPCUA，Modbus，MQTT，TCP等。以下将以OPC举例，如何高效的采集数据。下图中展示了一个OPCUA服务下的节点信息。

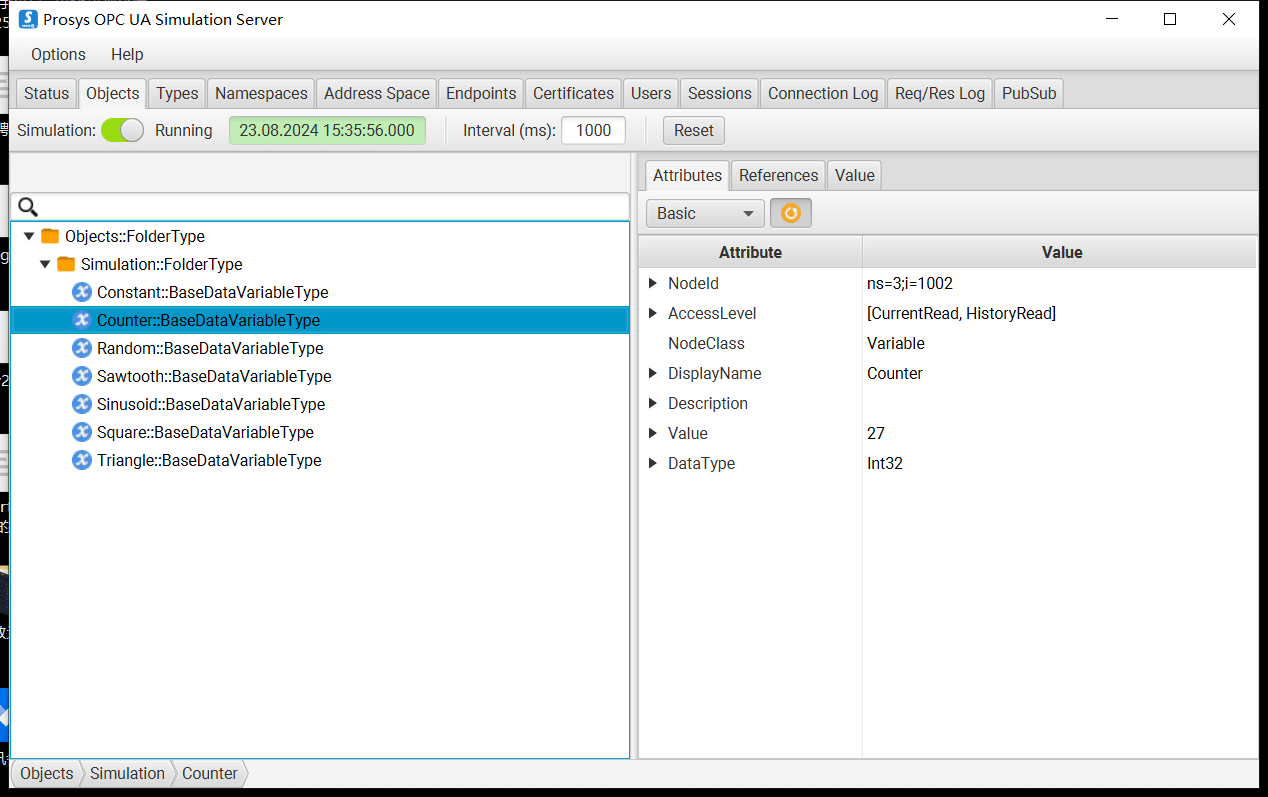

通常，不同的节点都是来自各种各样的终端设备，如：ns=3;i=1001，ns=3;i=1002，ns=3;i=1003，ns=3;i=1004，这4个节点可能来自一个或者多个终端设备，在这里并不能看出具体的终端名称，但可能有相应的终端点位映射说明。

那么我们是否就就基于OPCUA协议插件，在代码逻辑中将设备及属性自动拆分好呢？

其实想这样一步到位也无可厚非，但这样会带来几个问题：

配置问题，每个设备需要配置OPCUA的连接信息，连接信息修改后相关设备都需要修改。
性能问题，设备数量多，占用通讯线程数量，采集数据实时性下降。

对于这种场景，我们约定采用如下方案：

一个OPCUA连接就只建一个设备，将当前连接下的所有节点数据采集到遥测中。这样一个设备连接独享一个线程进行通讯，采集效率将大幅提升，同时也可以降低资源的消耗。

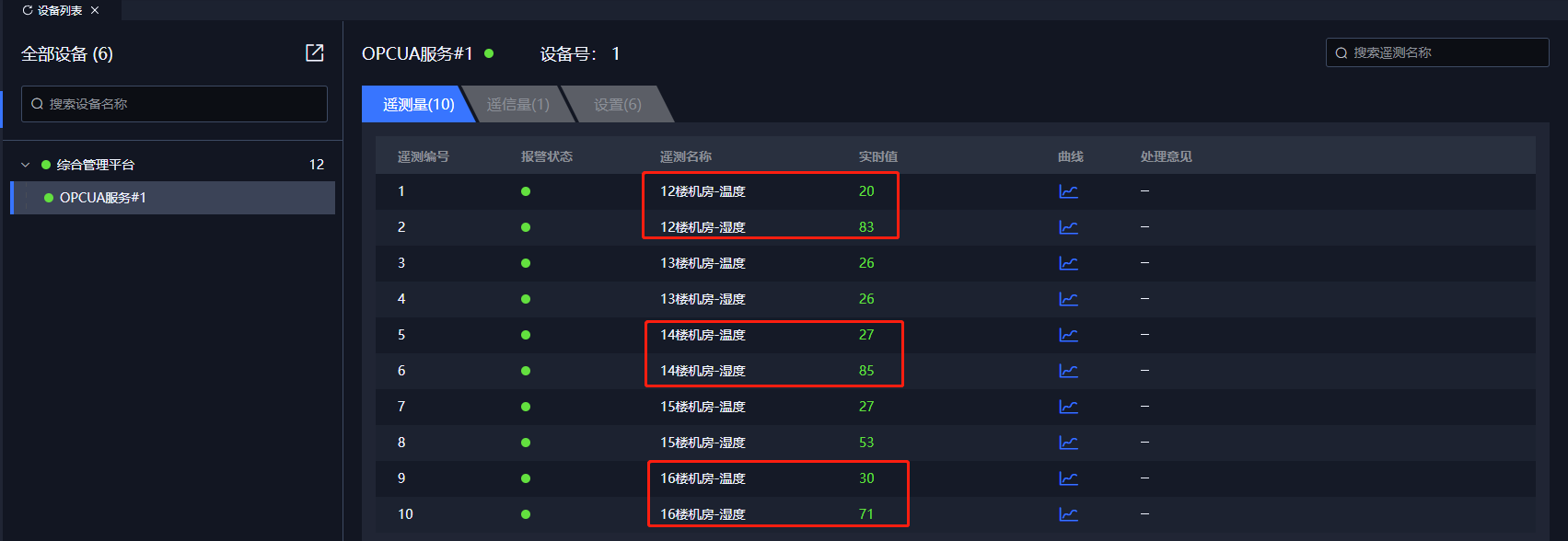

如：有一个OPC服务，采集每层楼的机房温湿度传感器数据，如红框中，温度和湿度是属于不同楼层的一个终端设备。从截图中，我们可以分成5个设备，即每个楼层一个温湿度传感器设备。

使用虚拟设备协议插件（GWVirtualEquip.STD）拆分成终端设备及属性。虚拟设备协议插件因不需要与实际设备进行通讯连接，没有连接的开销，直接从缓存字典获取OPCUA服务#1设备中拿出相应属性，采集数据非常快。

如下图所示，已将OPCUA服务#1设备中的遥测量全部拆分到每个实际的传感器设备实例中。关于使用虚拟设备协议插件使用，可以参考这个连接。

# HTTP/HTTPS 接口调用

介绍如何调用HTTP 接口进行通信

# 1. 基础学习

以下将讲解如何通过 C# 中的网络库获取WebApi数据或者提交数据。

WebAPI 是 Web 服务器或者 Web 浏览器的应用程序编程接口，通常被各种客户端调用。WebAPI支持基于 Http/Https 协议的请求-响应操作，它只关注数据。请求的回复格式支持 JSON，XML，并且可以扩展添加其他格式。

在此之前，需要了解 HTTP 协议 (opens new window)，例如 POST、GET；I/O 流，如文件流、网络流。

WebAPI 是面向用户的一种数据接口，其用户可以根据相应的数据接口（WebAPI）获取相应的数据，获取到的权威数据，用户自己定义喜欢的形式去展现数据。

简而言之，通过 API 地址，我们可以获取数据、提交数据等。

在 .NET 平台中一般都建议使用 HttpClient (opens new window) 来进行网络传输，另外，也可以使用 HttpClientFactory 。HttpClientFactory 优化对底层网络传输控制做了优化，能够减少资源消耗，提高传输速度。在.NET 6.0以上版本中，使用静态的HttpClient与HttpClientFactory区别不大，开发者若有兴趣，可对此问题进行深入探究。

在本文档的早期版本中，介绍了使用WebRequest来实现WebApi请求调用，不过在.NET Core的迭代过程中，该WebRequest一度被废弃，并在.NETCore3.1+以上版本中，基于HttpClient重写了相关逻辑，因此，在本次更新中，将使用HttpClient来介绍基于WebApi的插件开发流程。

对于C#.NET初学者来说，本节的内容可能会过于复杂，对应不理解的内容，不必纠结，在后面的工作中慢慢了解。

网络请求主要有 GET 和 POST 形式：

# GET 方式

GET 方式

可通过HttpClient组件调用GET方法获取远程数据：

// HttpClient推荐在单个应用中通过静态变量来复用，而不是每个请求实例化一次.
static readonly HttpClient client = new HttpClient();

static async Task Main()
{
    // 通过异步调用，并捕获异常
    try
    {
        HttpResponseMessage response = await client.GetAsync("http://www.ganweisoft.com/");
        response.EnsureSuccessStatusCode();
        string responseBody = await response.Content.ReadAsStringAsync();
        Console.WriteLine(responseBody);
    }
    catch(HttpRequestException e)
    {
        Console.WriteLine("\nException Caught!");
        Console.WriteLine("Message :{0} ",e.Message);
    }
}

# POST 方式

POST 方式

POST方法可通过两种方式进行参数提交，

1）通过json格式提交相关参数，这种方式提交的参数为模型格式，并序列化为json格式，参数类型类似于{"Id":"123e4","Value":"12345"}这种形式来提交参数。

httpClient = new HttpClient();
var postData = new { Id = "12345", Value = "123456" };
var strContent = new StringContent(Newtonsoft.Json.JsonConvert.SerializeObject(postData));
strContent.Headers.ContentType = new System.Net.Http.Headers.MediaTypeHeaderValue("application/json");
HttpResponseMessage response = await httpClient.PostAsync("http://www.ganweisoft.com/", strContent);
response.EnsureSuccessStatusCode();

2）通过表单urlencoded方式来提交相关参数，这种方式通过在页面内容中填写参数的方法来完成数据的提交，参数的格式和 GET 方式一样，是类似于 hl=zh-CN&newwindow=1 这样的结构。

httpClient = new HttpClient();
var strContent = new StringContent($"Id=12345&Value=123456");
strContent.Headers.ContentType = new System.Net.Http.Headers.MediaTypeHeaderValue("application/x-www-form-urlencoded");
HttpResponseMessage response = await httpClient.PostAsync("http://www.ganweisoft.com/", strContent);
response.EnsureSuccessStatusCode();

值得注意的是，如果要通过UrlEncode传输中文内容时，有时先使用 UrlEncode 方法将中文字符转换为编码后的 ASCII 码，然后提交到webapi，提交的时候可以说明编码的方式，用来使对方接口能够正确的解析。

# 2. 开发天气协议插件

# 需求分析设计

在进行协议对接之前，务必要获取供应商提供的协议文本，对该文本进行分析，提取与本项目相关的要素，设计成物模型，并进行相应插件的开发。本示例参考高德天气API文档 (opens new window)

协议解析

协议解析

天气查询API服务地址

URL	请求方式
https://restapi.amap.com/v3/weather/weatherInfo?parameters	GET

请求参数

参数名	含义	规则说明	是否必须	缺省值
key	请求服务权限标识用户在高德地图官网申请 web 服务 API 类型 KEY	必填	无
city	城市编码	输入城市的 adcode，adcode 信息可参考城市编码表	必填	无
extensions	气象类型	可选值：base/allbase:返回实况天气all:返回预报天气	可选	无
output	返回格式	可选值：JSON,XML	可选	JSON

返回参数说明

名称	含义	规则说明
status	返回状态	值为0或1 1：成功；0：失败
count	返回结果总数目
info	返回的状态信息
infocode	返回状态说明，10000代表正确
lives	实况天气数据信息

lives

名称	含义	规则说明
province	省份名
city	城市名
adcode	区域编码
weather	天气现象（汉字描述）
temperature	实时气温，单位：摄氏度
winddirection	风向描述
windpower	风力级别，单位：级
humidity	空气湿度
reporttime	数据发布的时间

设计物模型

设计物模型

（1）在协议解析中，我们已经获得了原始数据的结构，可以看到该数据为Json结构，可依托该json结构设计物模型。

（2）由于该结构为城市天气信息，我们可每个城市设计为独立的设备，并对其属性值设计测点，文本和数值型的一般可设计为遥测。

（3）设置报警条件，若温度超过35度时，低于15度，就触发高温预警。

（4）综上，我们设计出如下的物模型。

设备属性

参数名称	参数值
设备名称	输入城市名称
通讯时间参数	由于为每日天气预报，可按天，此处也可设置为按小时或按分钟
驱动文件	GwWeatherCnSample.STD.dll 开发完成后配置
自定义属性	见下图

自定义属性

参数	参数说明
baseUrl	API地址：https://restapi.amap.com/v3/weather/weatherInfo API地址
key	key
city	城市编码可以点击此处进行下载 (opens new window)

遥测属性

参数名称	描述	报警条件
province	省份名
city	城市名
adcode	区域编码
weather	天气现象（汉字描述）
temperature	实时气温，单位：摄氏度	小于15或者大于35
winddirection	风向描述
windpower	风力级别，单位：级
humidity	空气湿度
reporttime	数据发布的时间

对接开发

条件：GWDataCenter（6.1.1.9以上版本，具体版本可参照IoTCenter\bin目录下的GWDataCenter.dll的版本）

目的：了解调用网络API的过程。

（1）根据分析，再次明确需求为按物模型采集指定数据。

（2）配置物模型。参考2.1.2设计的物模型，在IoTCenter中进行物模型配置。

（3）分析数据实体模型（Dto）。

首先根据浏览器查询到的天气数据，需要将温度 temp ,城市 city ,城市编号 cityid 定义成一个实体类（Dto），并将浏览器中的相应数据取出，作为一个实体对象保存在实体类中，而 .net 类库中的NewtownJson 组件提供了序列化方法，可以实现 json 格式到实体对象的这一序列化过程。值得注意的是，在使用NewtownJson这样的基础组件时，尽量使用和IoTCenter\bin目录下相同版本号的组件。

（4）定义这个实体类（Dto），由于结构为json，可使用Visual Studio自带的功能”选择性剪切“创建与原始数据匹配的数据对象。

定义这个实体类（Dto）

    /// <summary>
    /// 天气预报结构
    /// </summary>
    public class WeatherDto
    {
        /// <summary>
        ///
        /// </summary>
        public string status { get; set; }
        /// <summary>
        ///
        /// </summary>
        public string count { get; set; }
        /// <summary>
        ///
        /// </summary>
        public string info { get; set; }
        /// <summary>
        ///
        /// </summary>
        public string infocode { get; set; }
        /// <summary>
        ///
        /// </summary>
        public List<lives> lives { get; set; }
    }

    /// <summary>
    /// 天气预报实体对象
    /// </summary>
    public class lives
    {
        /// <summary>
        /// 省份
        /// </summary>
        public string province { get; set; }
        /// <summary>
        /// 城市名
        /// </summary>
        public string city { get; set; }
        /// <summary>
        /// 区域编码
        /// </summary>
        public string adcode { get; set; }
        /// <summary>
        /// 天气现象（汉字描述）
        /// </summary>
        public string weather { get; set; }
        /// <summary>
        /// 实时气温，单位：摄氏度
        /// </summary>
        public string temperature { get; set; }
        /// <summary>
        /// 风向描述
        /// </summary>
        public string winddirection { get; set; }
        /// <summary>
        /// 风力级别，单位：级
        /// </summary>
        public string windpower { get; set; }
        /// <summary>
        /// 空气湿度
        /// </summary>
        public string humidity { get; set; }
        /// <summary>
        /// 数据发布的时间
        /// </summary>
        public string reporttime { get; set; }
    }

（6）准备一个用于Http请求的公共类。值得注意的是，此处的Http公共类使用的为Service后缀类名，表示其是以服务的形式提供给其他代码调用的基础设施，与扩展类不同。由于在.NETCore中推荐使用依赖注入框架来管理基础服务，因此，我们需要定义为接口=>实现的模式。基础类为IHttpClientService，实现为HttpClientServiceImpl。

用于Http请求的公共类

/// <summary>
/// Http基础方法实现类
/// </summary>
public class HttpClientServiceImpl : IHttpClientService
{
    private readonly string _baseUrl = "";
    private volatile HttpClient _httpClient;
    private object _objectHelper = new object();
    public HttpClientServiceImpl(string url)
    {
        _baseUrl = url;
    }
    /// <summary>
    /// 初始化创建单例的HttpClient
    /// </summary>
    /// <returns></returns>
    private HttpClient CreateHttpClient()
    {
        if (_httpClient == null)
        {
            lock (_objectHelper)
            {
                HttpClientHandler httpClientHandler = new HttpClientHandler();
                httpClientHandler.UseProxy = false;
                httpClientHandler.Proxy = null;
                _httpClient = new HttpClient(httpClientHandler);
                _httpClient.BaseAddress = new Uri(_baseUrl);
                _httpClient.Timeout = TimeSpan.FromSeconds(60);
            }
        }
        return _httpClient;
    }
    /// <summary>
    ///执行Post方法
    /// </summary>
    /// <param name="url"></param>
    /// <param name="postData"></param>
    /// <returns></returns>
    public Task<HttpResponseMessage> Post(string url, string postData)
    {
        StringContent stringContent = new StringContent(postData);
        stringContent.Headers.ContentType = new System.Net.Http.Headers.MediaTypeHeaderValue("application/x-www-form-urlencoded");
        return CreateHttpClient().PostAsync(url, stringContent);
    }
    /// <summary>
    /// 执行Get方法
    /// </summary>
    /// <param name="url"></param>
    /// <returns></returns>
    public Task<HttpResponseMessage> Get(string url)
    {
        return CreateHttpClient().GetAsync(url);
    }
}
/// <summary>
/// 定义Http服务基础方法
/// </summary>
public interface IHttpClientService
{
    Task<HttpResponseMessage> Post(string url, string postData);
    Task<HttpResponseMessage> Get(string url);
}

（7）完成CEquip.cs

完整代码

using GWDataCenter;
using GWDataCenter.Database;
using GwWeatherCnSample.STD.Models;
using Microsoft.EntityFrameworkCore.Metadata;
using Microsoft.EntityFrameworkCore.Metadata.Internal;
using System;
using System.Collections.Generic;
using System.Security.Policy;

namespace GwWeatherCnSample.STD
{
    public class CEquip : CEquipBase
    {
        /// <summary>
        /// api地址
        /// </summary>
        string _baseUrl = "";
        /// <summary>
        /// 高德应用key
        /// </summary>
        string _key = "";
        /// <summary>
        /// 城市编码
        /// </summary>
        string _city = "";
        bool _bInit = false;//是否初始化
        int _sleepTime = 300;//通讯延迟
        /// <summary>
        /// 城市天气实体
        /// </summary>
        lives _weatherinfo;
        /// <summary>
        /// 根据api、key、城市编码拼接好的请求地址
        /// </summary>
        string url = "";
        IHttpClientService _httpClientService = null;
        /// <summary>
        /// 初始化连接
        /// </summary>
        /// <param name="item"></param>
        /// <returns></returns>
        public override bool init(EquipItem item)
        {
            if (!_bInit || ResetFlag)
            {
                if (!base.init(item))
                {
                    return false;//通讯失败
                }
                try
                {
                    DataCenter.WriteLogFile($"GwWeatherCnSample.STD 调试日志！", LogType.Debug);

                    _httpClientService = new HttpClientServiceImpl(url: _baseUrl);//设置预热的Http链接地址
                                                                                 //获取Equip表communication_time_param中的延迟值
                    _sleepTime = Convert.ToInt32(item.communication_time_param);
                    //获取自定义参数
                    var reserveDict = Newtonsoft.Json.JsonConvert.DeserializeObject<Dictionary<string, string>>(item.Reserve2);
                    if (reserveDict.Count < 3)
                        DataCenter.WriteLogFile($"GwWeatherCnSample.STD 中设备号为{item.iEquipno}的设备缺少自定义参数，请检查！",LogType.Error);

                    _baseUrl = reserveDict["baseUrl"];
                    _key = reserveDict["key"];
                    _city = reserveDict["city"];
                    if (string.IsNullOrEmpty(_baseUrl))
                        DataCenter.WriteLogFile($"GwWeatherCnSample.STD 中设备号为{item.iEquipno}的设备缺少自定义参数，请检查！", LogType.Error);
                    if (string.IsNullOrEmpty(_city))
                        DataCenter.WriteLogFile($"GwWeatherCnSample.STD 中设备号为{item.iEquipno}的设备缺少城市编码，请检查！", LogType.Error);
                    if (string.IsNullOrEmpty(_key))
                        DataCenter.WriteLogFile($"GwWeatherCnSample.STD 中设备号为{item.iEquipno}的设备缺少key值，请检查！", LogType.Error);
                    url += _baseUrl + "?city=" + _city + "&key=" + _key;
                    _bInit = true;
                }
                catch(Exception e)
                {
                    //获取失败或信息不正确则默认300
                    _sleepTime = 300;
                    DataCenter.WriteLogFile($"GwWeatherCnSample.STD 设备初始化失败。详细信息：{e.Message}", LogType.Error);
                }
            }
            return base.init(item);
        }
        public override bool OnLoaded()
        {

            return base.OnLoaded();
        }
        /// <summary>
        /// 获取数据
        /// </summary>
        /// <param name="pEquip"></param>
        /// <returns></returns>
        public override CommunicationState GetData(CEquipBase pEquip)
        {
            Sleep(_sleepTime);//休眠
            _weatherinfo = GetCityWeather(url).Result;
            return base.GetData(pEquip);
        }

        /// <summary>
        /// 获取城市天气预报对象
        /// </summary>
        /// <param name="code"></param>
        /// <returns></returns>
        public async System.Threading.Tasks.Task<lives> GetCityWeather(string url)
        {
            //发送请求
            var result = await _httpClientService.GetString(url);
            //序列化获取到的数据
            var weatherDto = result.FromJson<WeatherDto>();
            if (weatherDto.lives.Count==0)
                DataCenter.WriteLogFile($"GwWeatherCnSample.STD 请求地址：{url}无相关天气信息", LogType.Error);
            return weatherDto.lives[0];
        }

        /// <summary>
        /// 遥测属性映射
        /// </summary>
        /// <param name="r"></param>
        /// <returns></returns>
        public override bool GetYC(YcpTableRow r)
        {
            switch (r.main_instruction.ToLower())
            {
                //温度
                case "temperature":
                    SetYCData(r, _weatherinfo.temperature);
                    break;
                case "city"://城市名
                    SetYCData(r, _weatherinfo.city);
                    break;
                case "province"://省份
                    SetYCData(r, _weatherinfo.province);
                    break;
                case "weather":
                    SetYCData(r, _weatherinfo.weather);
                    break;
                case "winddirection":
                    SetYCData(r, _weatherinfo.winddirection);
                    break;
                case "windpower":
                    SetYCData(r, _weatherinfo.windpower);
                    break;
                case "reporttime"://最后更新时间
                    SetYCData(r, _weatherinfo.reporttime);
                    break;
            }
            return true;
        }

        /// <summary>
        /// 遥信属性映射
        /// </summary>
        /// <param name="r"></param>
        /// <returns></returns>
        public override bool GetYX(YxpTableRow r)
        {

            return true;
        }

        /// <summary>
        /// 设置量操作
        /// </summary>
        /// <param name="MainInstruct"></param>
        /// <param name="MinorInstruct"></param>
        /// <param name="Value"></param>
        /// <returns></returns>
        public override bool SetParm(string MainInstruct, string MinorInstruct, string Value)
        {
            return base.SetParm(MainInstruct, MinorInstruct, Value);
        }
    }
}

# 3.集成调试

集成调试

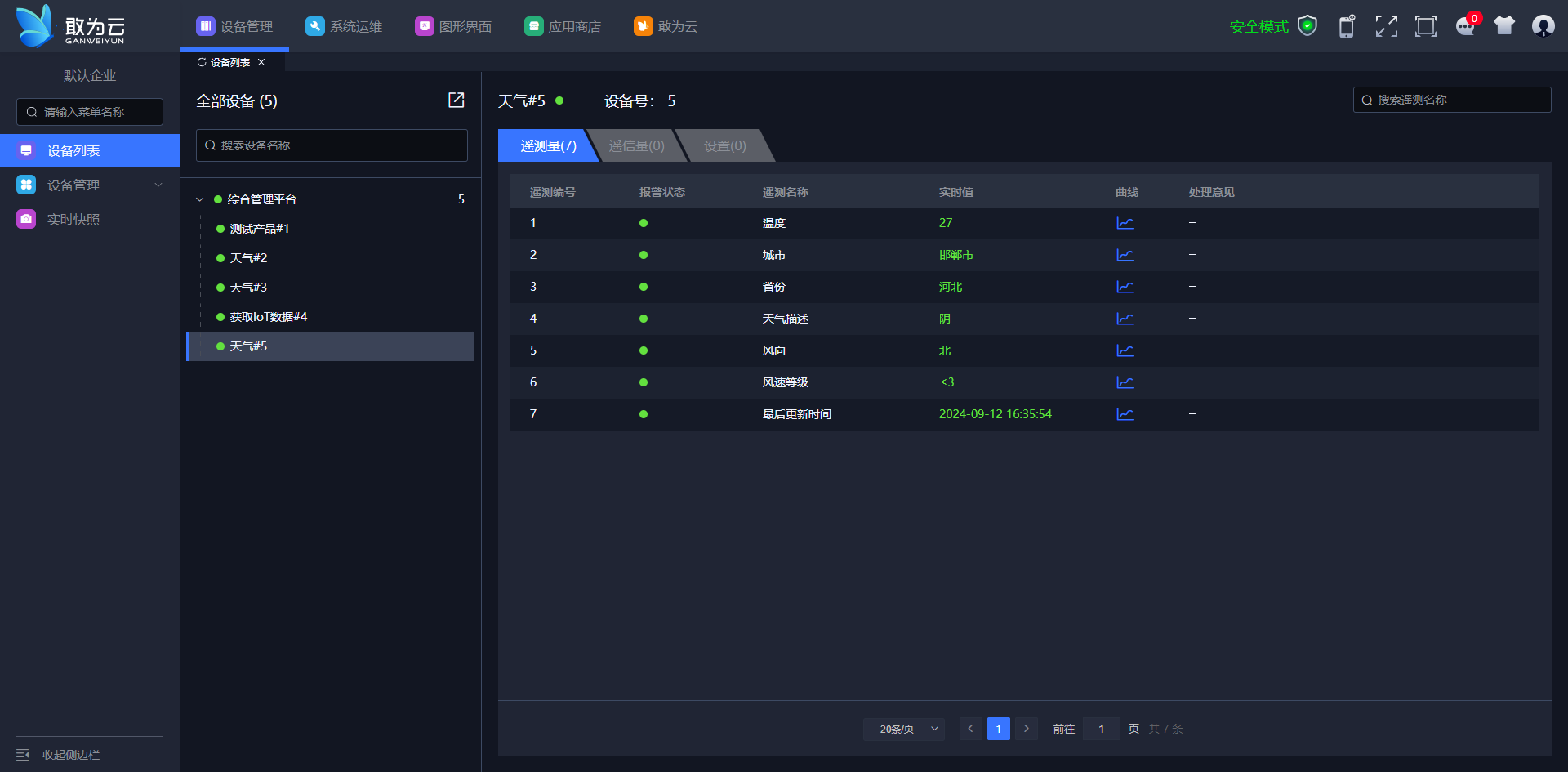

完成上述步骤后，可通过IoTCenter查看插件运行的实际效果。

我们也可参考此示例创建更多城市的天气预报。

可运行示例下载：下载示例代码

# 常见问题

常见问题

Q： base.init(item)、base.OnLoaded()、base.GetData(pEquip)、base.GetYC(r)、base.GetYX(r)等基类的方法，实现了什么功能，什么时候需要调用？
A：重写方法后根据需求去写返回值，正常来说开发的协议插件都不用base.xx。都根据自定义的需求去写。基类只会给默认值具体实现参考原理解析中的CEquipBase类

Q：平台上设备编辑后，是否必须重启平台才会生效？
A：在页面上修改设备参数点击保存即可，无需重启平台。手动修改数据库中的设备表内容需要重启平台。

Q： GetData()方法中返回值CommunicationState几种状态的含义？
A： CommunicationState.fail设置当前设备离线
CommunicationState.ok设置当前设备在线
其余的只是对设备进行状态的标记，不常用。我们只需要用这两个就行了

Q： DataCenter.WriteLogFile和DataCenter.Write2Log等几种记录日志的方法，什么区别？建议使用哪种？
A： DataCenter.WriteLogFile输出内容在控制台，不用填写日志类别。例如：DataCenter.WriteLogFile("xx插件加载成功")
Write2Log需要填写日志类别，不填写级别默认为Error级别。推荐使用Write2Log来输出日志。合理的打印不同级别的日志方便排查问题。例如：DataCenter.Write2Log($"记录报错日志:{ex}", LogLevel.Error);

Q：关于断连异常这些，推荐的处理逻辑？比如，获取数据没成功，建议在哪里重试？模板角度建议如何重试？
A：设备断联推荐在OnLoaded()方法中进行处理。
设备实时数据没获取成功，需要排查具体问题。正常情况下，当前测点未获取到数据，还是会根据当前设备的通讯时间进行获取，如果一直没获取到就是***。

Q： GetData()方法中使用return base.GetData(pEquip)，换成了return CommunicationState.ok后没报错，但好像就没再调用GetYC了。所以是不是GetData最后就需要用return base.GetData(pEquip)？
A：当GetYX()和GetYX均返回True时。 GetData()方法返回CommunicationState.ok才会往下执行。

Q：为什么遥测值为什么显示是***？遥测如果没获取到数据会显示灰色吗？
A：说明遥测数据异常检查是否返回的是null。遥测的状态目前是不支持灰色的。一般只有设备通讯失败设备离线才是灰色。遥测只存在正常数据和异常数据。

Q：为什么设备里面的通讯时间参数属性值无效，未按照实际配置值进行获取
A： IoTCenter 平台只是给出当前配置参数，具体的实现需要在协议插件中写代码实现。可以参考示例代码中的_sleepInterval值获取与使用。

上次更新: 2025/4/14 10:15:09

← 原理解析进阶→
