BACnet 协议
# 常用协议说明
# 1 协议介绍
BACnet是 Building Automation and Control networks 的简称，即楼宇自动化与控制网络。是用于智能建筑的通信协议。协议是针对采暖、通风、空调、制冷控制设备所设计的，同时也为其他楼宇控制系统 (opens new window)（例如照明、安保、消防等系统）的集成提供一个基本原则。
一般项目所涉及的BA楼宇自控系统包括了：空调冷水及热水系统、各类空调机组、各类新风机组、各类送排风机、VAV系统变风量装置、数字定风量阀、风机盘管等设备。市面主流BA楼宇自控系统厂家有江森和霍尼韦尔等，下面介绍江森最新MSEA系统架构原理图。

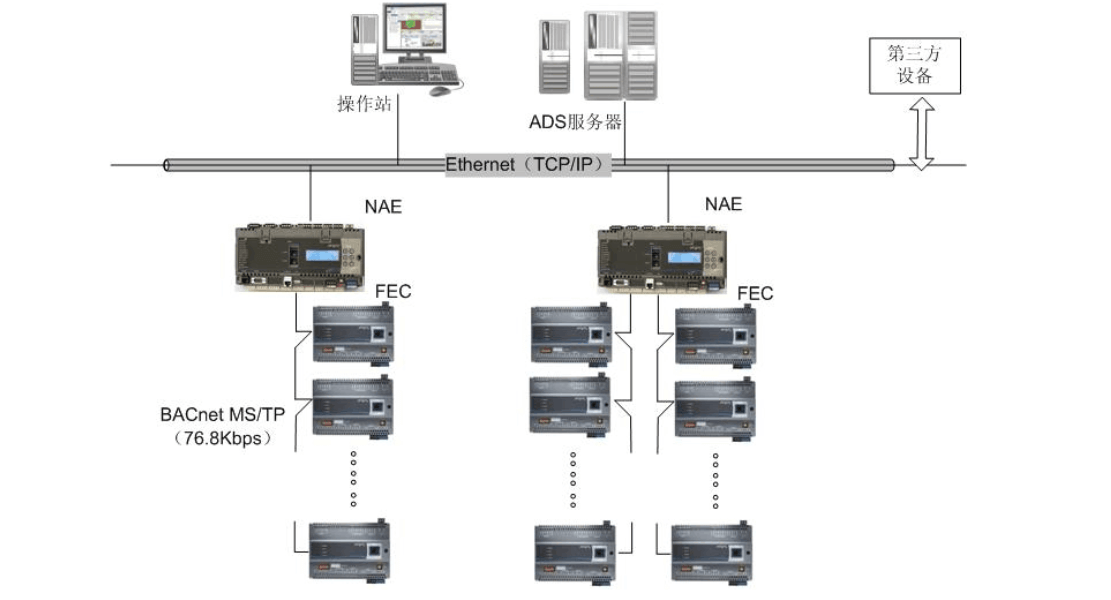

上图整个系统架构中MSEA系统采用分布式集散控制方式，系统的网络结构分为两层：控制层和管理层；NAE 与 NAE 之间的通讯层为管理层，NAE 与 FEC 之间的通讯层为控制层；NAE 设备采用标准 BACnet 主从/令牌传递（MS/TP）协议。
# 2 BACnet 的体系结构
BACnet 建立在包含四个层次的简化分层体系结构上，这四层相当于 OSI 模型中的物理层、数据链路层、网络层和应用层。
BACnet 标准定义了自己的应用层和简单的网络层，对于其数据链路层和物理层，提供了以下五种选择方案：
第一种选择是 ISO 8802-2 类型 1 定义的逻辑链路控制（LLC）协议，加上 ISO 8802-3 介质访问控制（MAC）协议和物理层协议。ISO 8802-2 类型 1 提供了无连接（Connectionless）不确认（Unacknowledged）的服务，ISO 8802-3 则是著名的以太网协议的国际标准。
第二种选择是 ISO 8802-2 类型 1 定义的逻辑链路控制（LLC）协议，加上 ARCNET（ATA/ANSI878.1）。
第三种选择是主从/令牌传递（MS/TP）协议加上 EIA-485 协议。MS/TP 协议是专门针对楼宇自动控制设备设计的，同 ISO 8802-2 类型 1 一样，它通过控制 EIA-485 的物理层，向网络层提供接口。
第四种选择是点对点（PTP）协议加上 EIA-232 协议，为拨号串行异步通信提供了通信机制。
第五种选择是 LonTalk 协议。
# 3 BACnet 数据链路/物理层
BACnet 标准将五种类型的数据链路/物理层技术作为自己所支持的数据链路/物理层技术进行规范，形成其协议。
ARCNET 局域网：
ARCNET 是 1977 年由 Datapoint 公司开发的一种安装广泛的局域网（LAN）技术，它采用令牌总线（token-bus）方案来管理 LAN 上工作站和其他设备之间的共享线路，其中，LAN 服务器总是在一条总线上连续循环的发送一个空信息帧。
当有设备要发送报文时，它就在空帧中插入一个“令牌”以及相应的报文。当目标设备或 LAN 服务器接收到该报文后，就将“令牌”重新设置为 0，以便该帧可被其他设备重复使用。这种方案是十分有效的，特别是在网络负荷大的时候，它为网络中的各个设备提供平等使用网络资源的机会。
主从/令牌传递（MS/TP）协议：
BACnet 的主从/令牌传递局域网技术的基础时使用EIA-485标准。
由于 EIA-485 标准只是一个物理层标准,不能解决设备访问传输介质的问题，BACnet 定义了主从/令牌(MS/TP)协议，提供数据链路层功能。
MS/TP网络使用一个令牌来控制设备对网络总线的访问：
当主节点掌握令牌时，它可以发送数据帧。
凡是收到主节点请求报文的主（从）节点都可以发送响应报文。一个主节点在发送完报文之后，就将令牌传递给下一个主节点。
如果主节点有许多报文要发送，当它一次掌握令牌期间最多只能发送 Nmax_info_iframes 个数据帧，就必须将令牌传递给下一个主节点，其他数据帧只能在它再一次掌握令牌时，才能发送。
点到点（PTP）通信协议：
为了使两个 BACnet 设备能够各种点到点通信机制进行通信，BACnet 定义了点到点数据链路层通信协议，面向连接的协议，这个协议的功能是：
使两个 BACnet 网络层实体建立点到点数据链路连接，可靠地交换 BACnet PDU。
使用已建立地物理连接执行 BACnet 点到点连接的有序终止。
一旦这种连接成功建立后，两个设备就可以透明地交换 BACnet PDU。
无论呼叫设备还是被呼叫设备，都可以启动释放连接过程，而只有每个设备都发送了终止请求后，连接才会终止。
对应地物理连接有：EIA-232 连接调制解调器，线路驱动器，或者其他数据通信设备。
# 4 BACnet调试工具和数据库配置
BACnet协议调试我们推荐使用“BACnetScan”工具。工具的详细使用和数据库配置请参考BACnet调试说明。
