术语说明

上级平台：系统组网主数据平台，下面可连接多个下级网关。

下级网关：系统组网子平台，往上级平台推送数据。

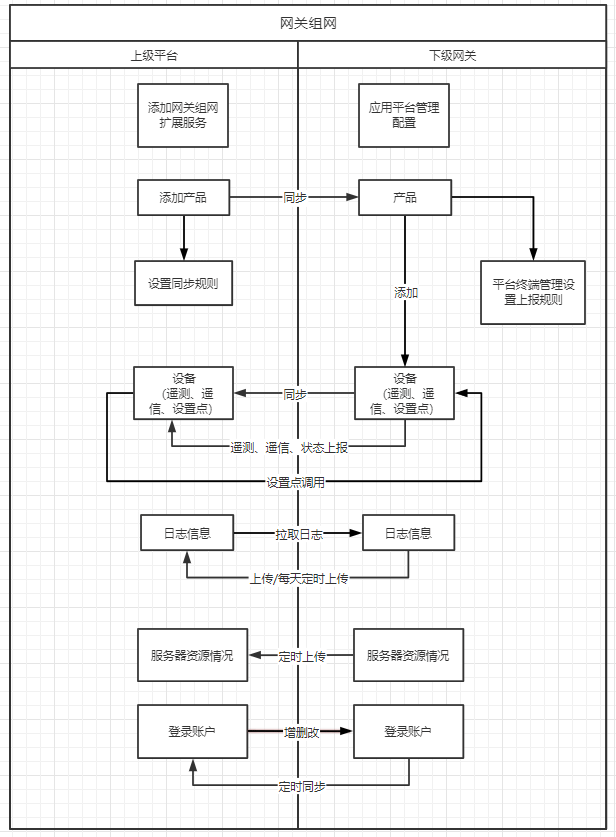

业务流程图

上级平台配置

1. 应用商店安装插件

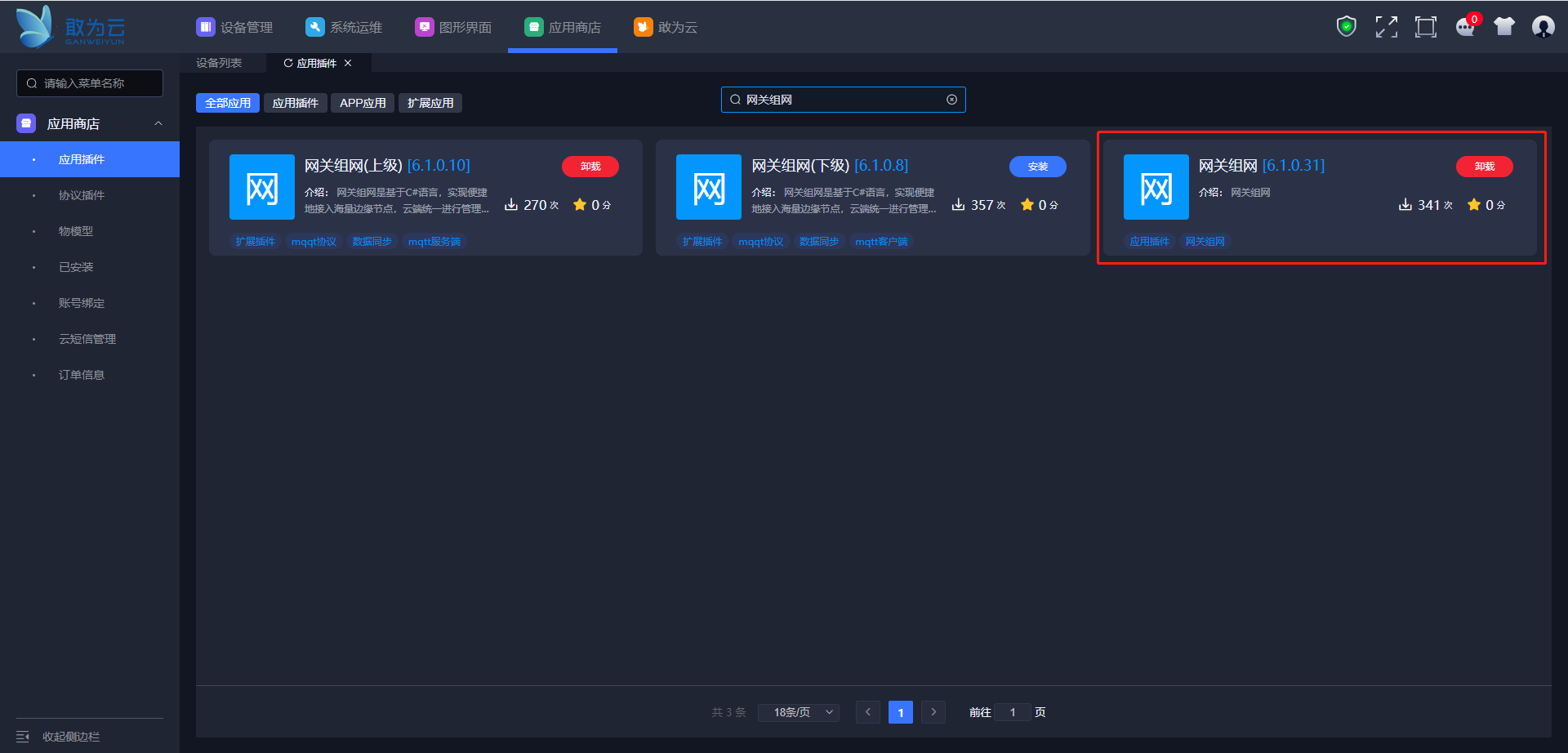

通过应用商店安装网关组网模块

提示安装成功后重启服务使插件生效

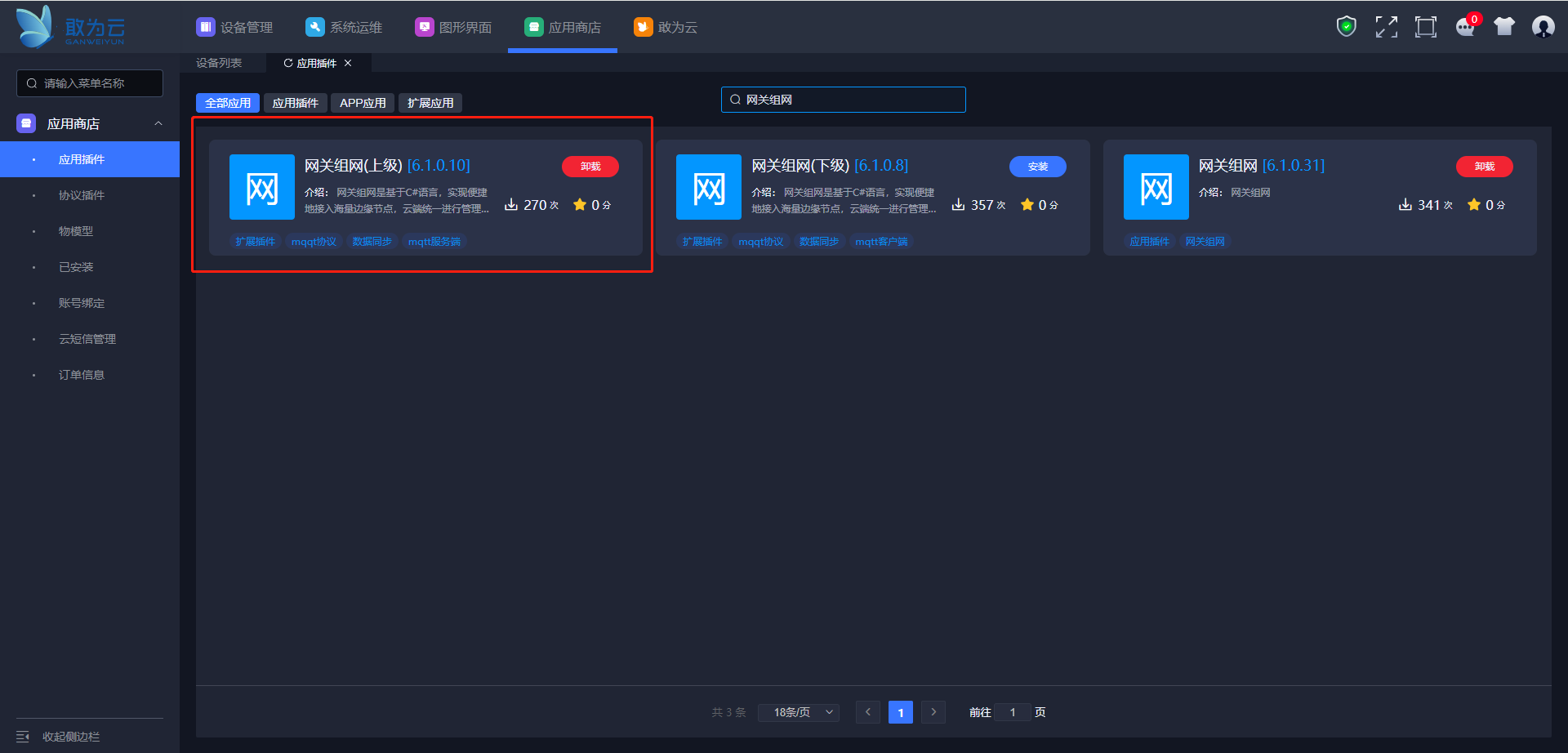

通过应用商店安装网关组网(上级)

提示安装成功后重启服务使插件生效

2. 扩展配置

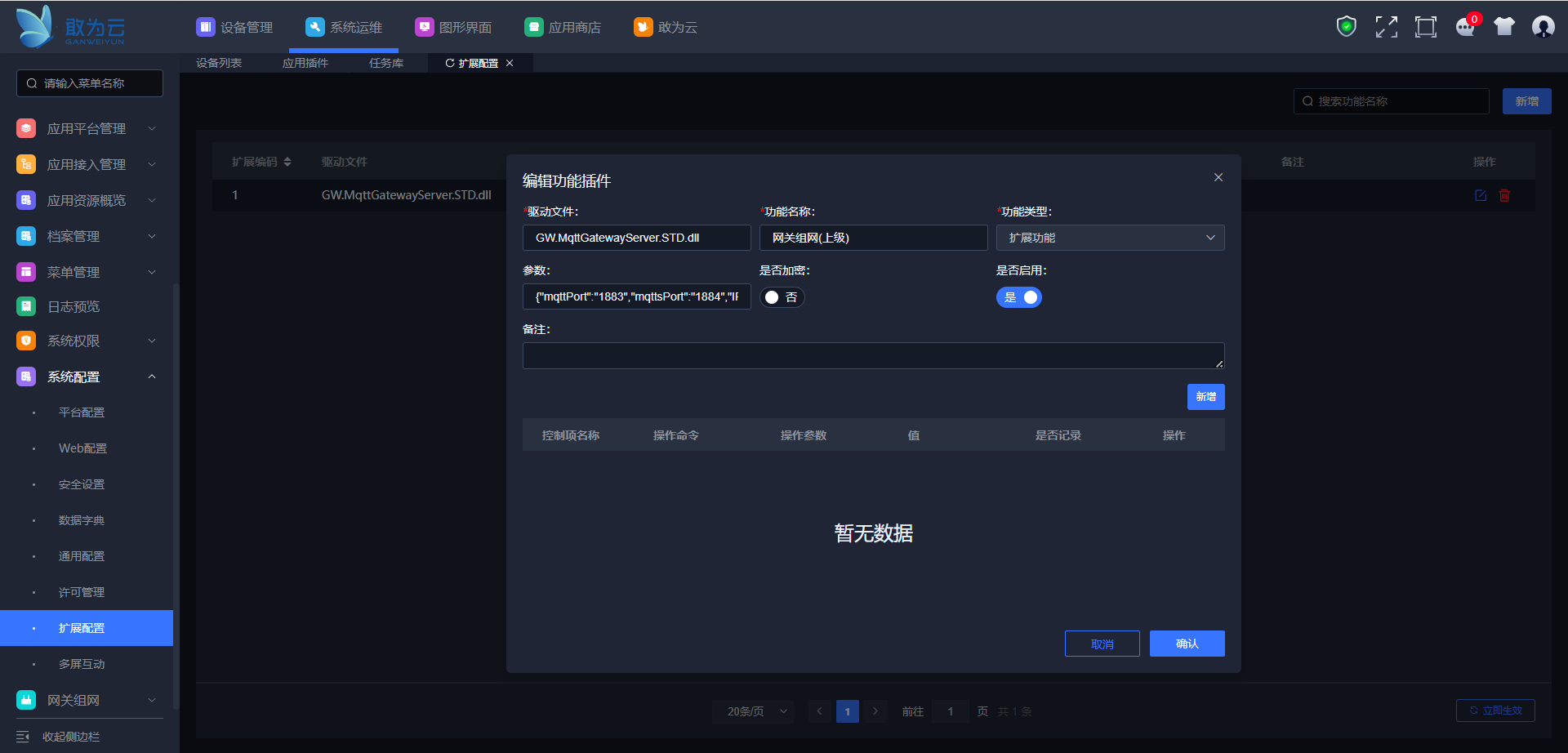

配置上级平台网关组网服务相关信息

驱动文件：GW.MqttGatewayServer.STD.dll

功能名称：组网网关服务

是否加密:否

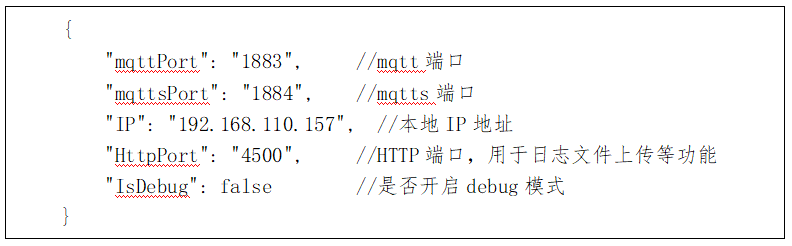

参数说明

|

节点管理

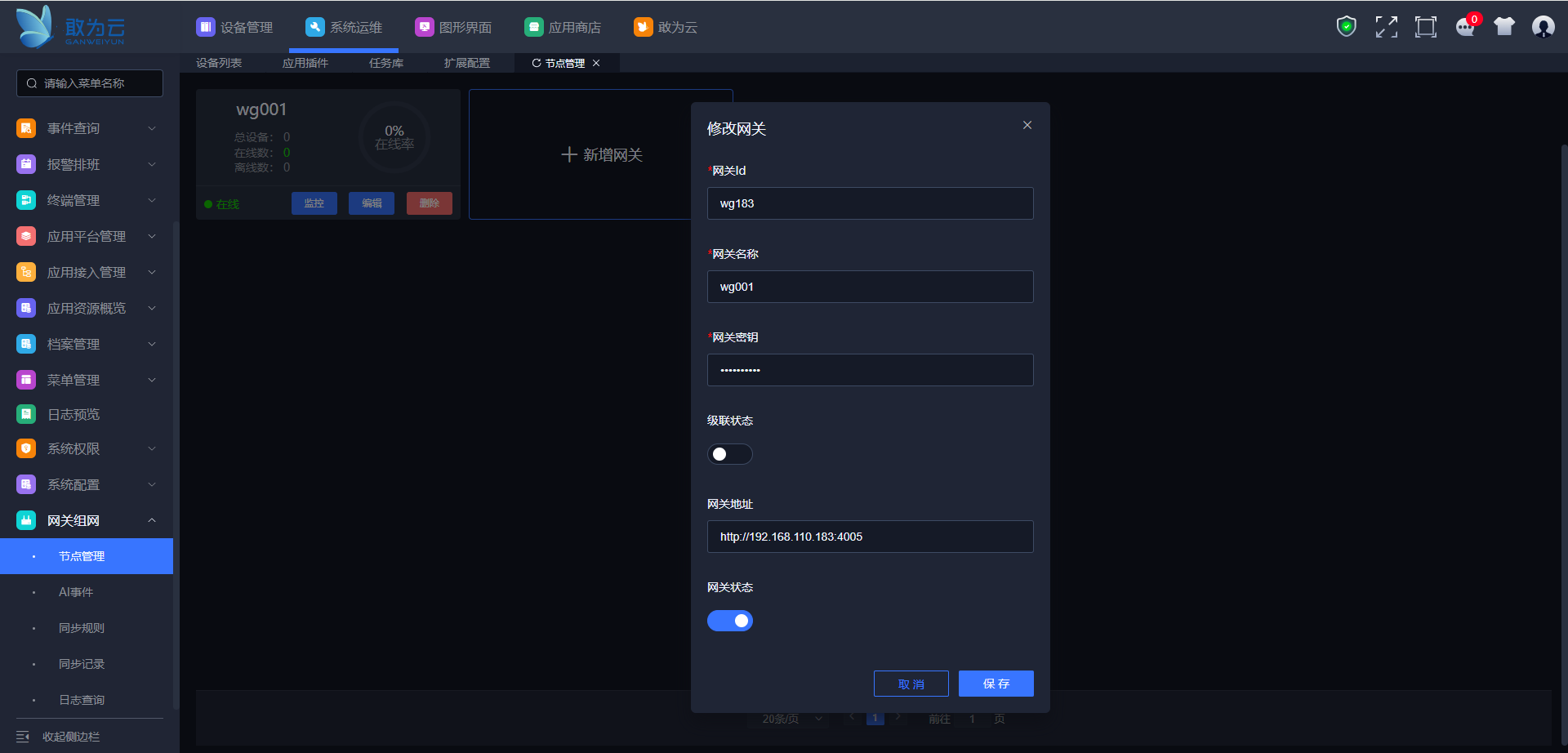

新增&编辑网关

网关Id为MQTT登录名称，网关密钥为MQTT登录密码，网关地址为下级网关地址+端口

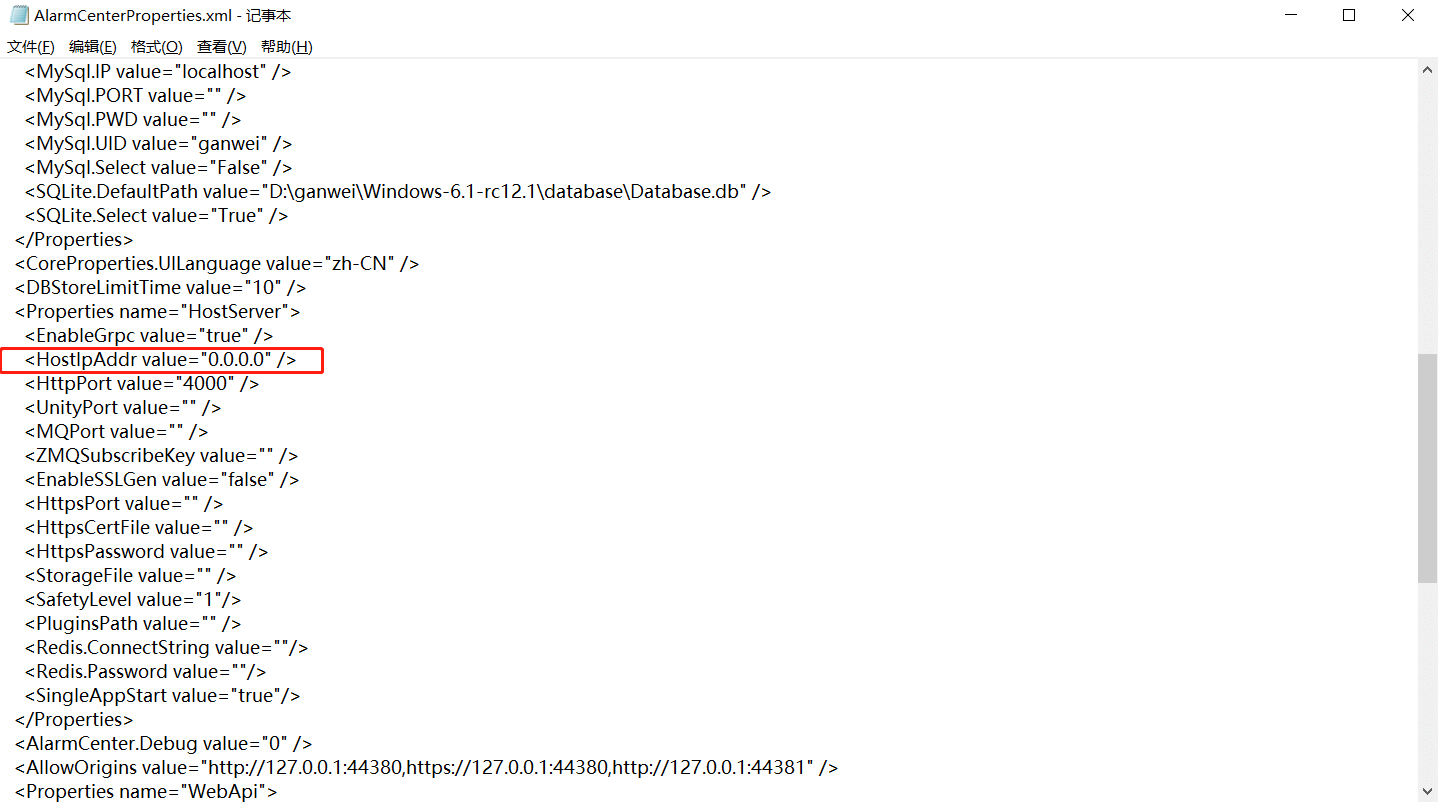

编辑IoTCenter\data\AlarmCenter配置文件中的网关服务地址为0.0.0.0，用以监听所有网络接口的连接请求，配置完成后重启服务。

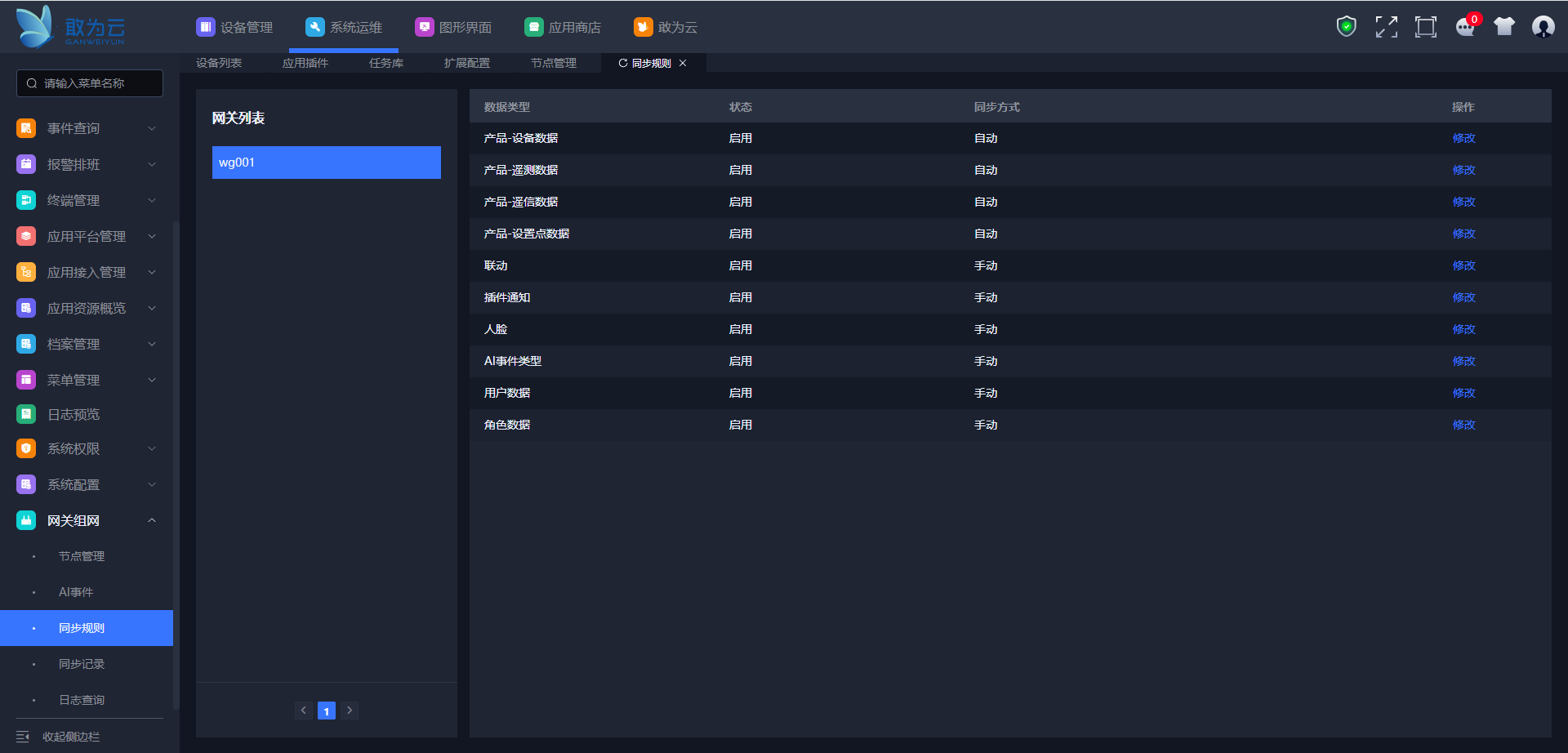

同步规则

管理上级平台的各项信息数据同步到下级网关的规则

同步方式--自动：IoT平台修改该类数据后，会自动将数据同步到下级平台。

同步方式--手动：需要手动在界面上进行操作后才能执行数据同步动作。

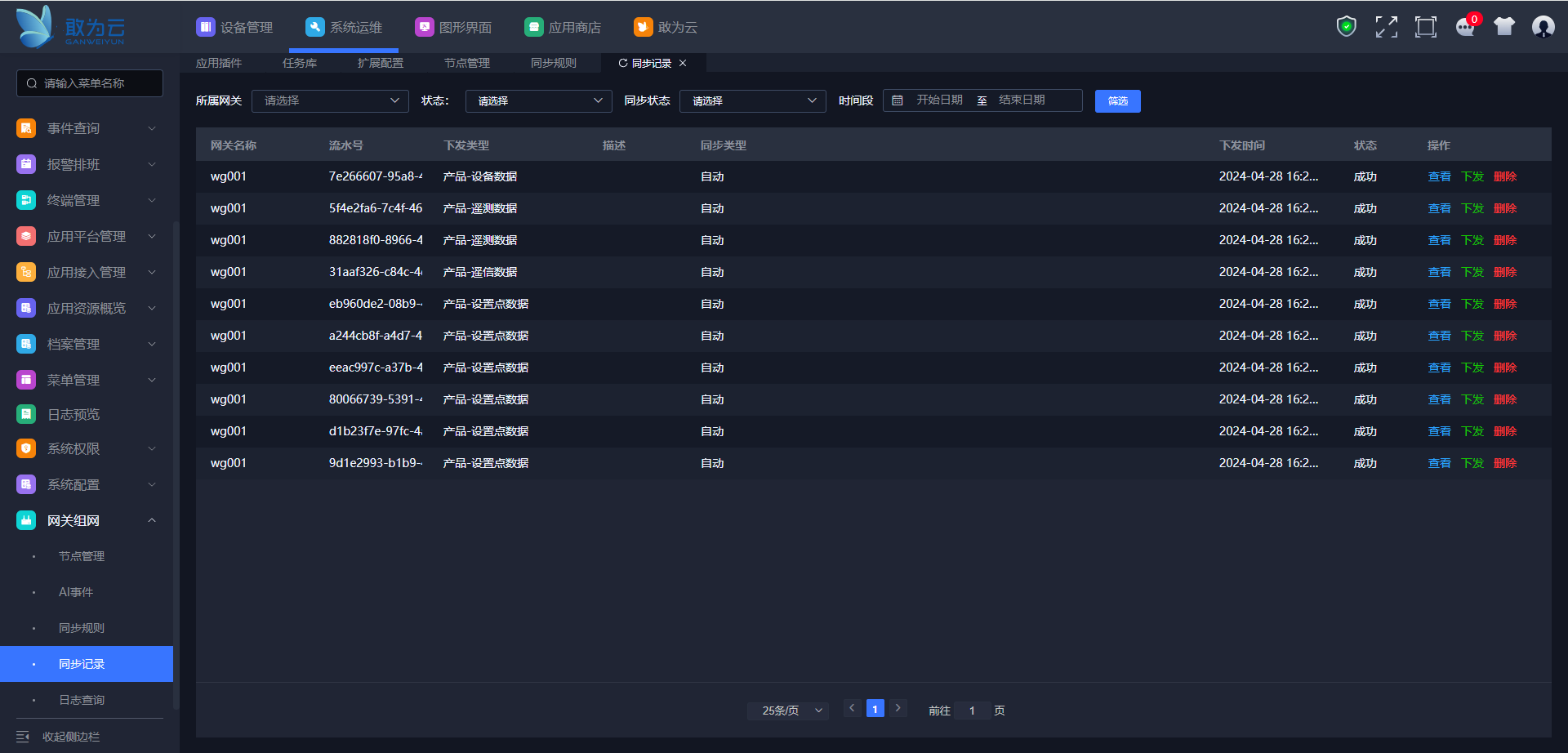

同步记录

查看历史同步记录的状态和详细数据信息，同步失败的命令可手动再次下发

下级网关配置

应用商店安装插件

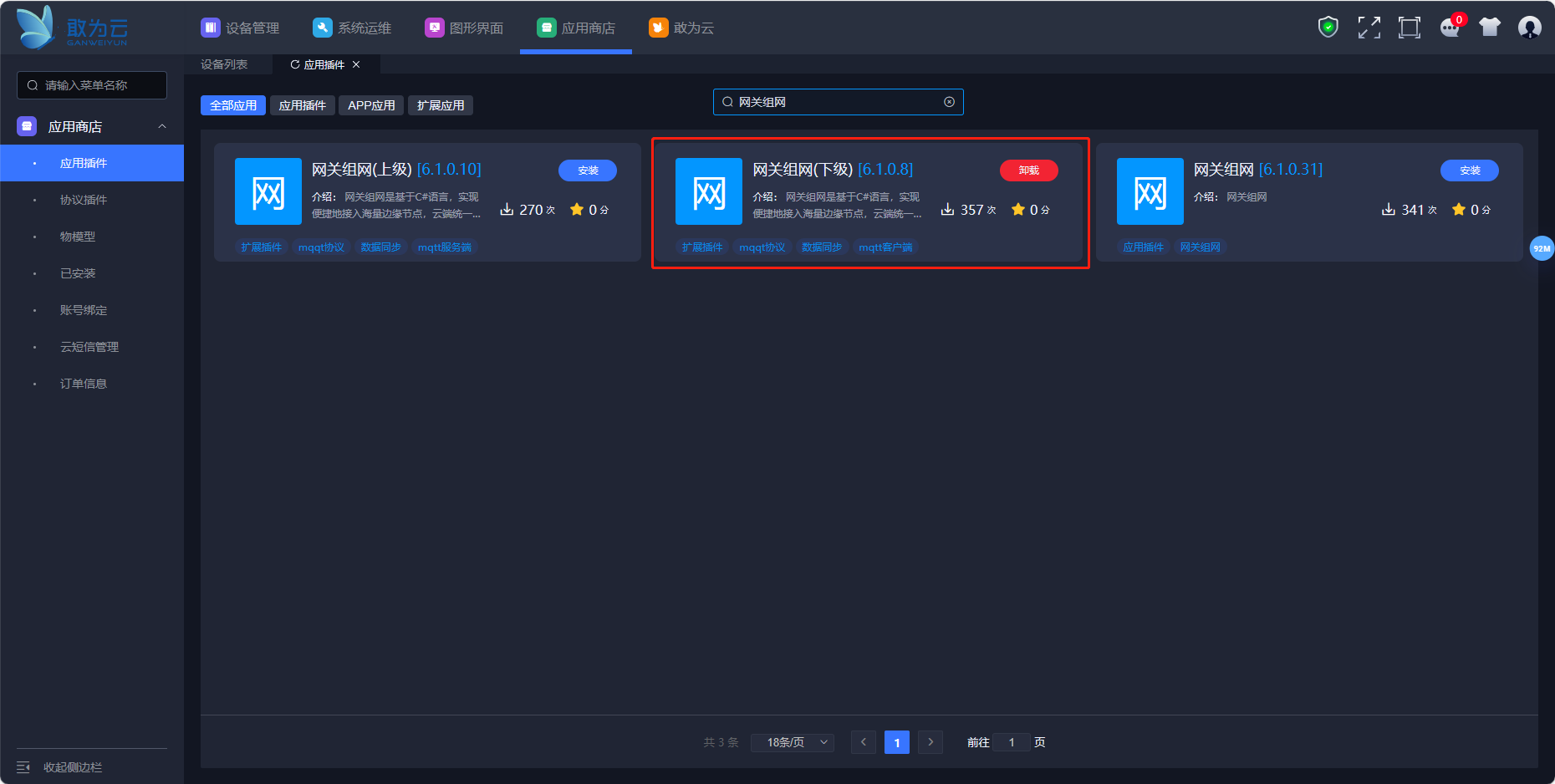

通过应用商店安装网关组网(下级)

提示安装成功后重启服务使插件生效

应用平台管理

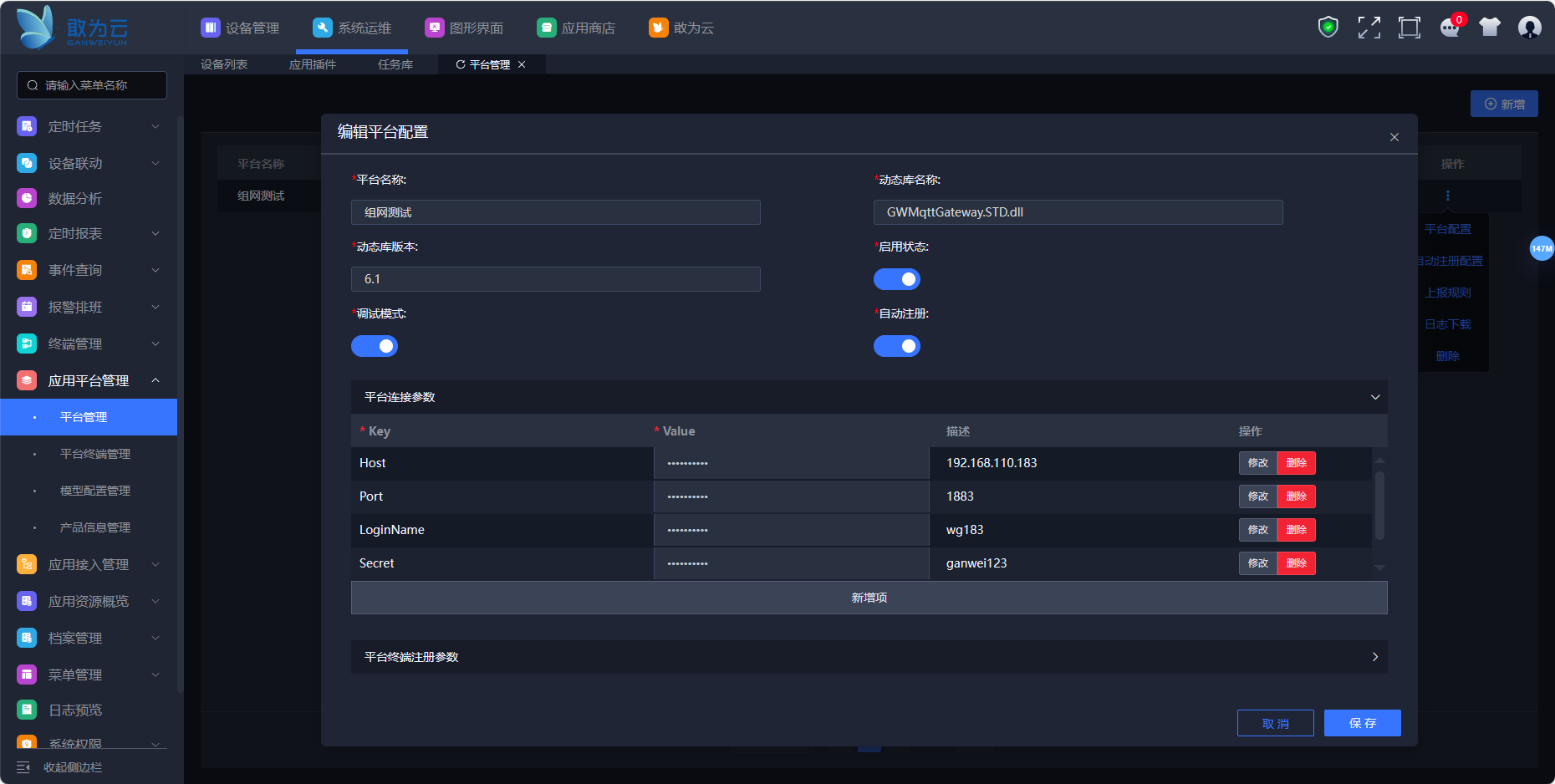

新增&编辑平台，通过MQTT连接到上级平台

动态库名称为GWMqttGateway.STD.dll

启用状态：是否启用该平台

调试模式：调试模式下会打印输出调试信息。

自动注册：启用自动注册后，在设备管理处添加设备后会自动将设备注册为该平台的终端。

平台连接参数说明：

参数	说明	示例
Host	上级平台网关组网服务IP	192.168.110.156
Port	上级平台MQTT端口	1883
LoginName	MQTT登录名，对应为上级网关的Id	wg001
Secret	MQTT登录密码，对应为上级网关的密钥	ganwei123
PlateHost	对应为下级网关登录IP+端口	https://192.168.110.156:54380

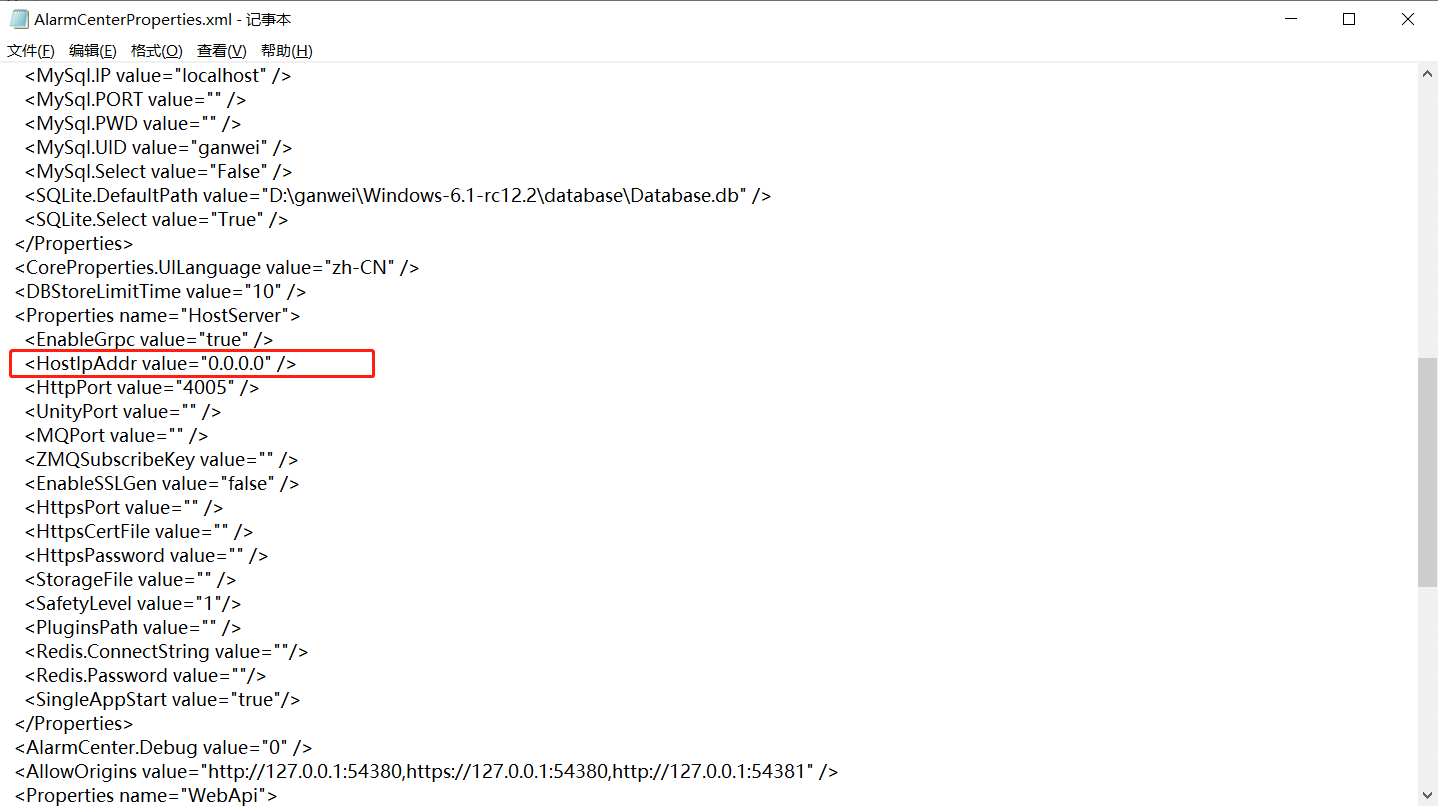

编辑IoTCenter\data\AlarmCenter配置文件中的网关服务地址为0.0.0.0，用以监听所有网络接口的连接请求，配置完成后重启服务。

网关组网功能验证

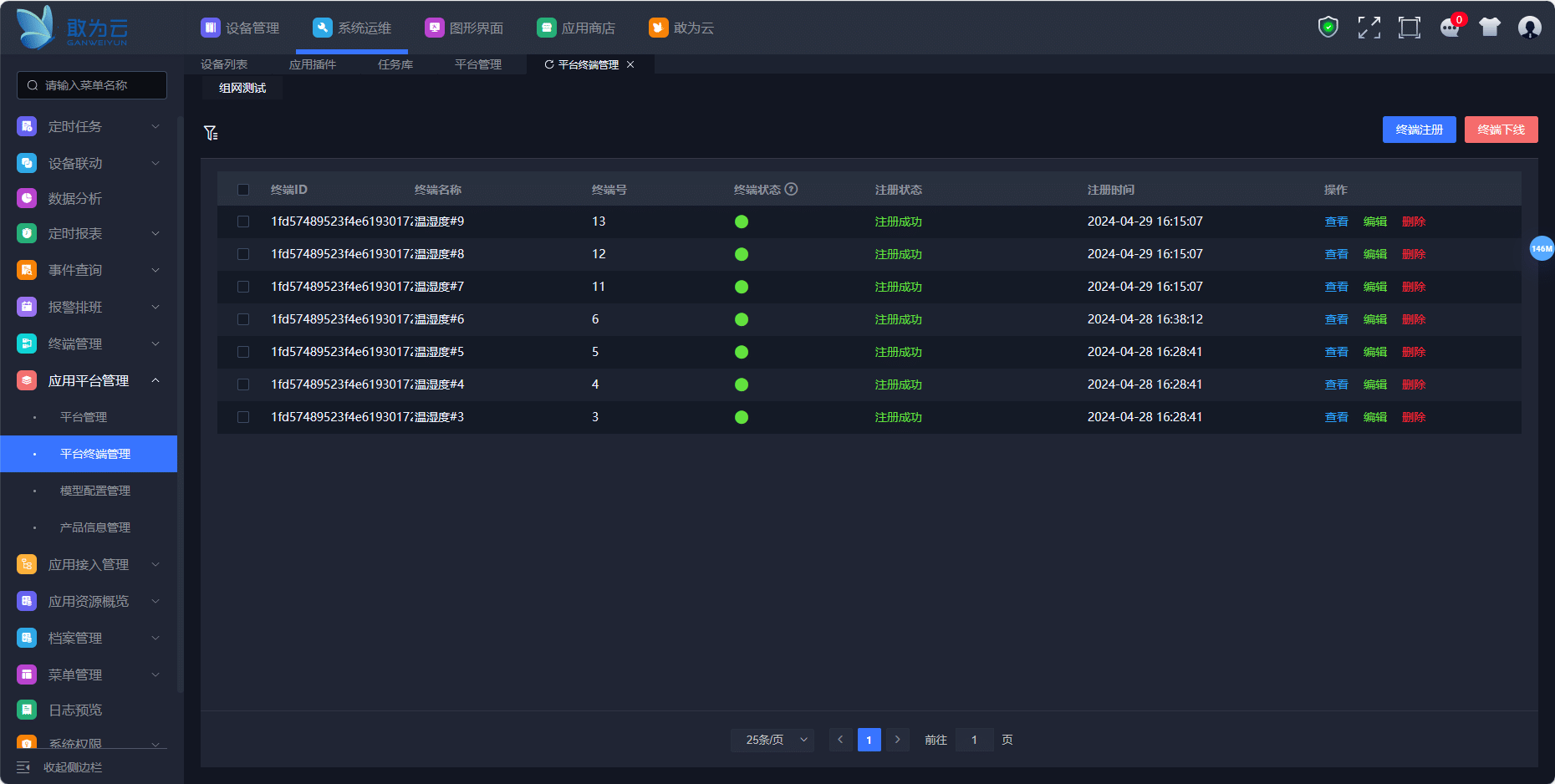

在下级网关的设备管理处添加设备，在终端管理页面查看终端注册状态及终端在线状态

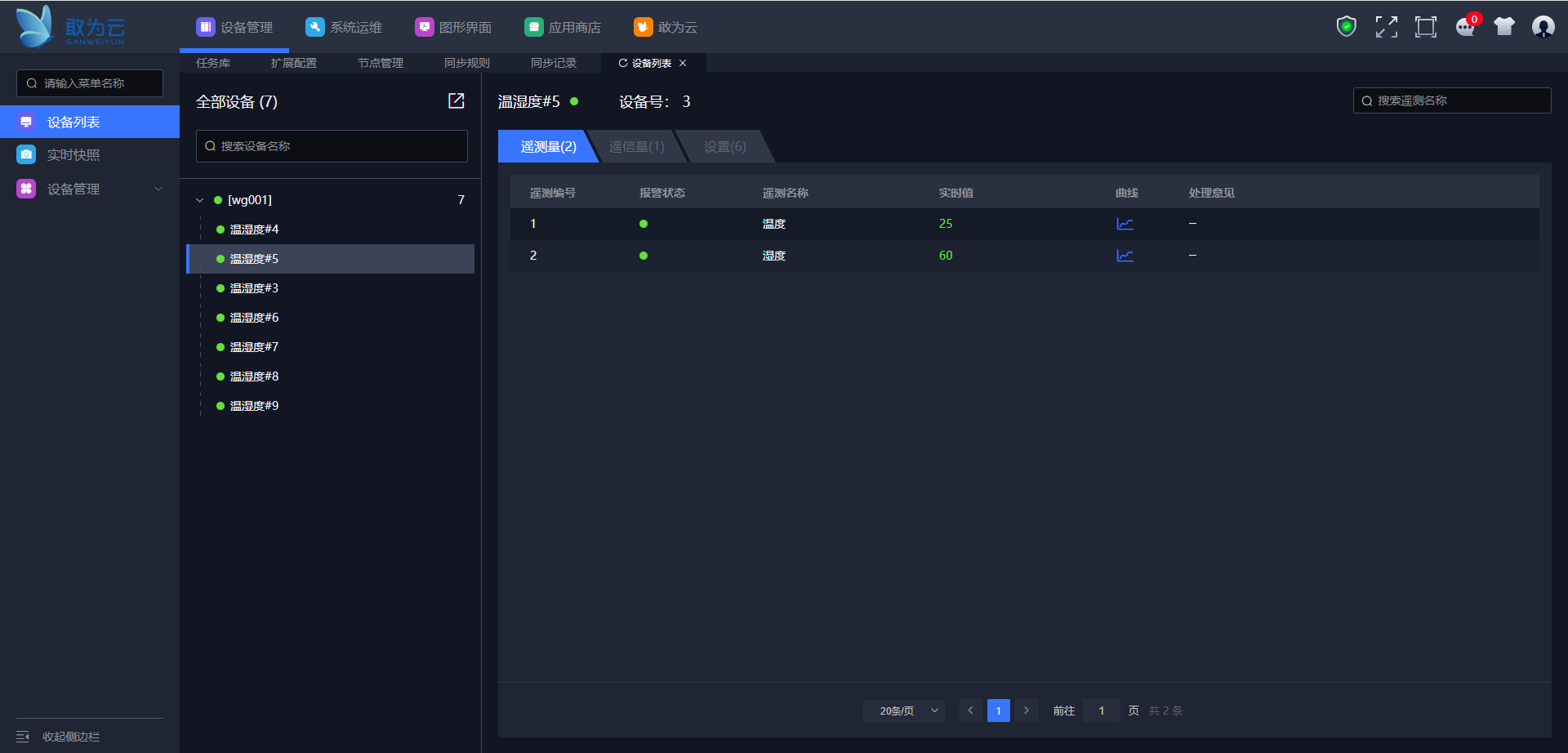

登录上级平台，对比下级网关查看设备和数据的同步情况
